Tanque RC con una cámara en movimiento FPV (2 / 9 paso)

Paso 2: Hacer PCB

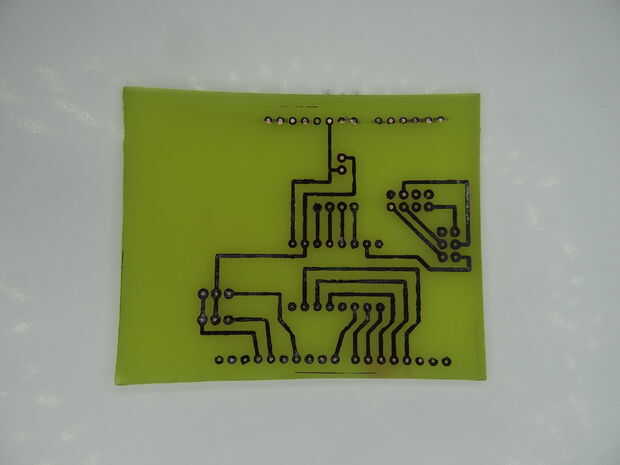

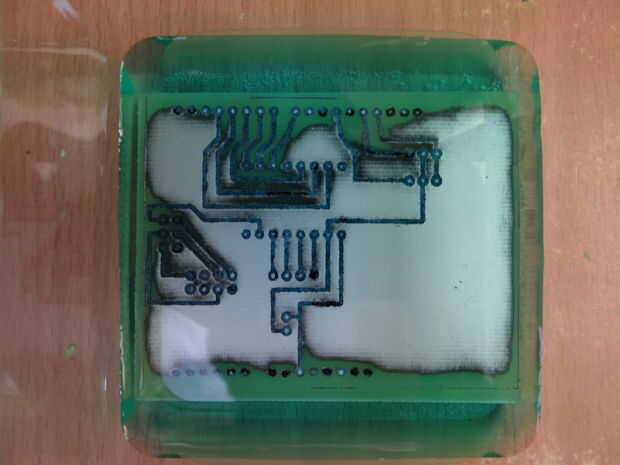

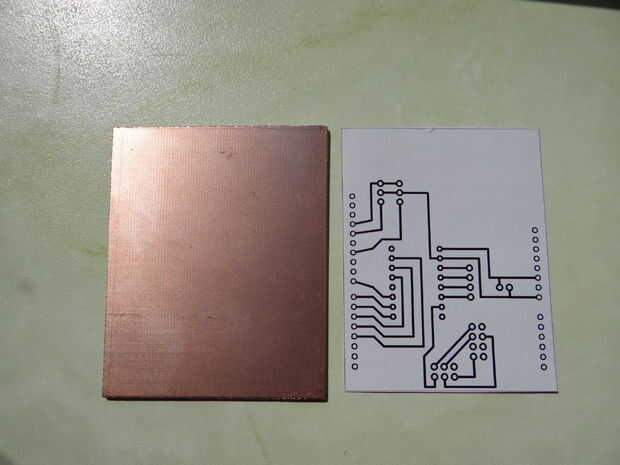

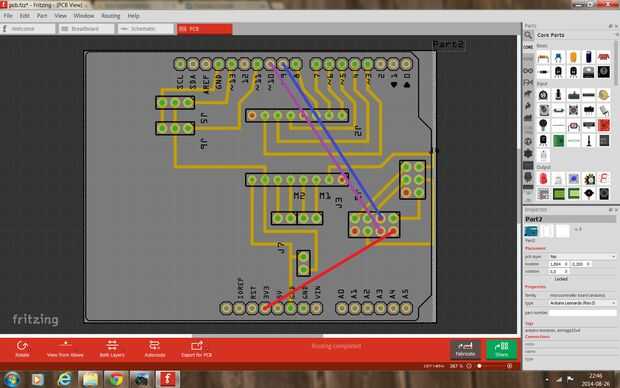

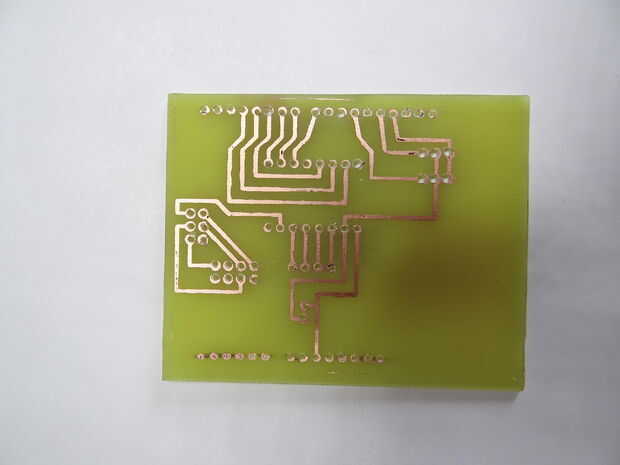

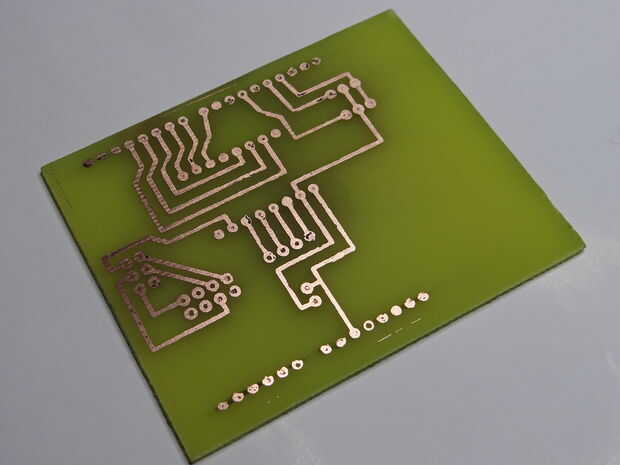

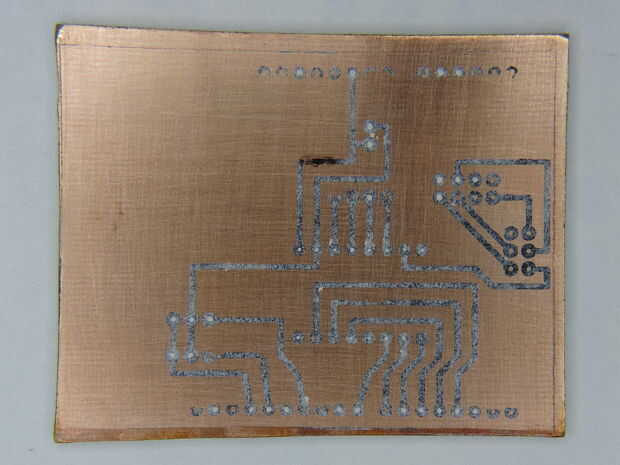

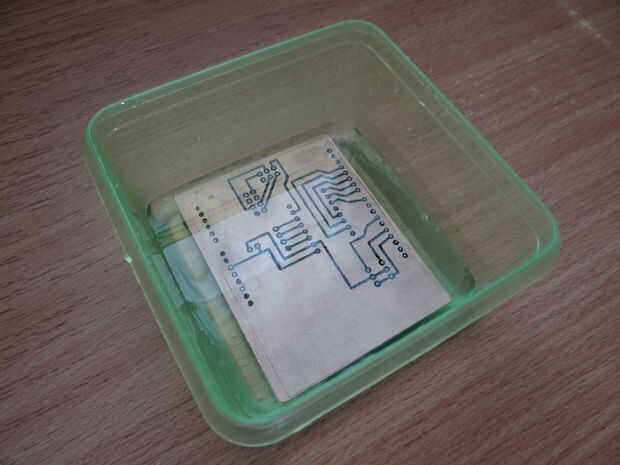

Ahora hacemos el PCB puedes leer sobre esto aquí. Es mi primer PCB, pero es muy simple y que puede hacerlo. Agregar el archivo de fritzing debe imprimirlo en impresora laser en papel grueso o papel fotográfico. Luego tienes que poner sobre una placa de cobre y planchada. Toner de posibles deficiencias rellene con marcador de aceite. Preparar ácido e inserte la placa en él. Cuando todo el disco es de color amarillo, puede tirar de ella y bajo agua corriente. Claro ahora solo toner con éter de petróleo y taladro.

P.S.

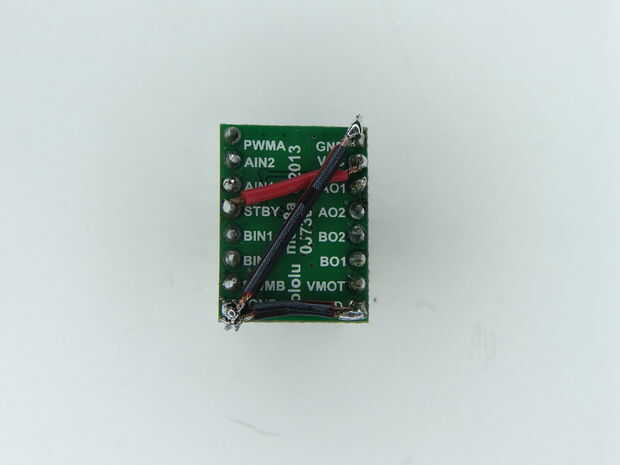

Se ha cambiado un poco de puente H se puede ver en imagen. Conectar tierra todos, STBY con VCC.
