Tanque de limpieza por ultrasonidos hechos en casa

Hola,
He construido un 40KHz, 100W baño ultrasónico de limpieza usando una olla gruesa y algunas de las piezas del estante.

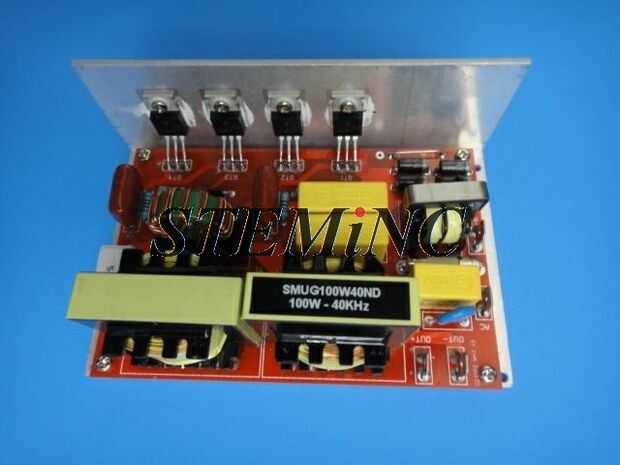

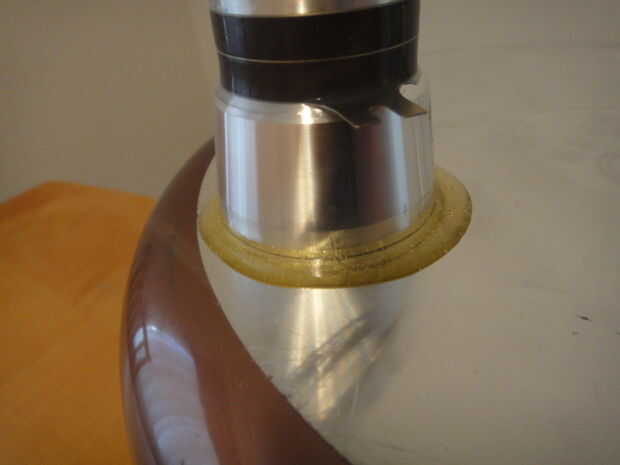

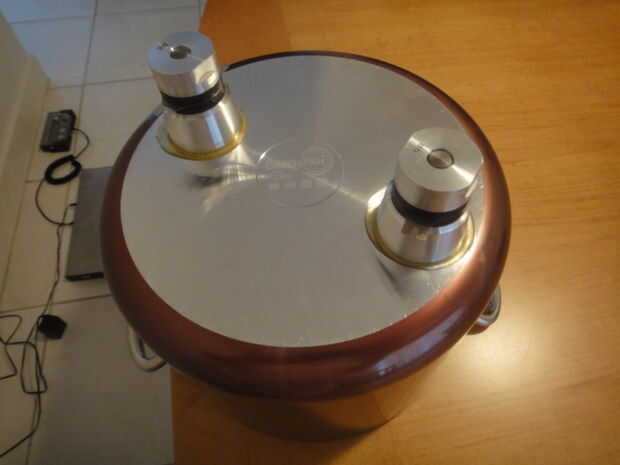

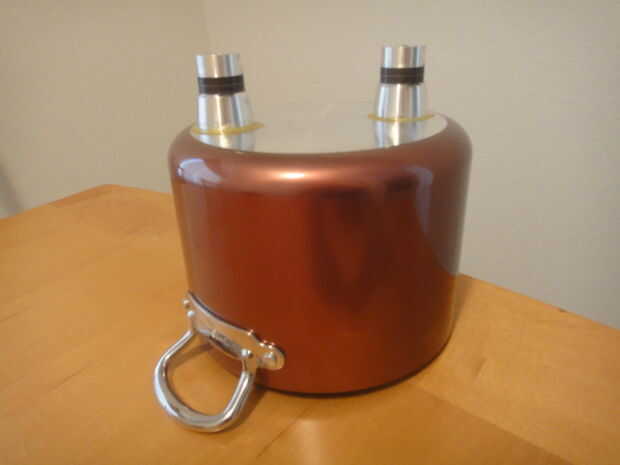

Dos transductores de 40KHz, número de parte SMBLTD45F40H, fueron atados a la parte inferior de una pared gruesa olla doble componente Epoxy (Home Depot). Es importante mezclar la proporción correcta así curará a una pieza sólida y no flexible como amortiguar la vibración. El generador de ultrasonidos utilizado también fue encontrado en el mismo lugar (STEMINC) y es número de parte SMUG100W40ND. Este generador es de 100W y cada transductor es 70W cuando se instala solo o 50W cada una cuando se instala en paralelo. Debe conectar dos SMBLTD45F40H y el sistema no se enciende hasta que todas las conexiones están hechas y el generador está conectado a los transductores adjunto al tanque. Si no, se dañará el generador. Me ha costado no prestar atención a este detalle!.
Las conexiones son sencillas. El electrodo entre los dos anillos del piezoeléctrico en el transductor es el positivo. Así que conecte los electrodos positivos de los transductores (en paralelo) y conectar a la salida positiva del generador. Luego conecte los electrodos negativos de los transductores (en paralelo) y conecte a la salida negativa del generador.

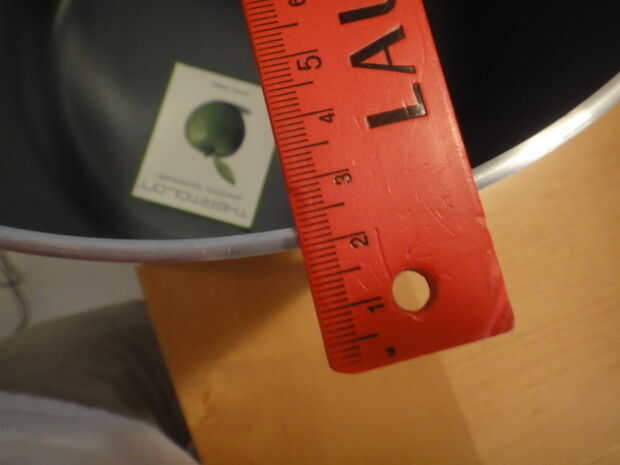

En mi construcción usé pegamento, en vez de tener los pernos en la parte inferior de la cacerola, con que también tienen pernos soldados a la parte inferior del depósito. Dependiendo del grosor de la pared del contenedor necesita comprobar si es factible.
