Paso 12: Electrónica / conexión de los componentes
Que si estás saltando en este tutorial tienes un sentido innato para destrozando cosas sin mucha intención de ponerlos de nuevo juntos. Pero por si acaso, hemos proporcionado algunas notas aquí.

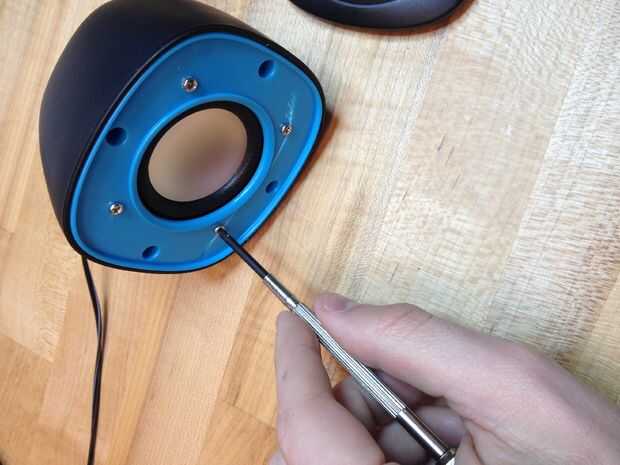

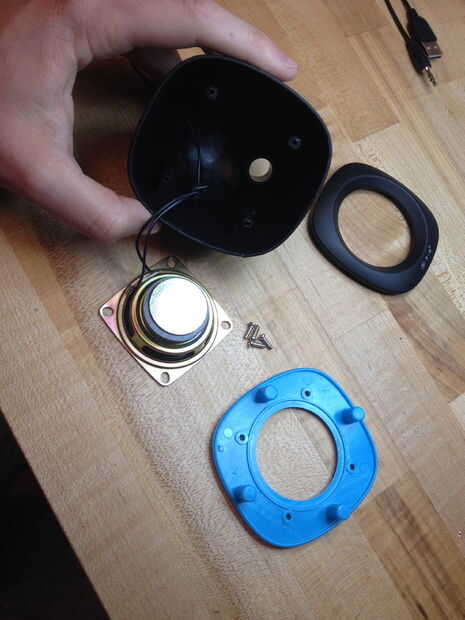

Desmontaje de altavoz

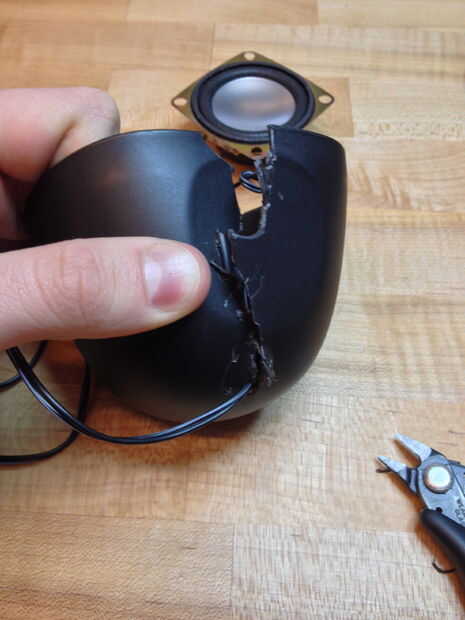

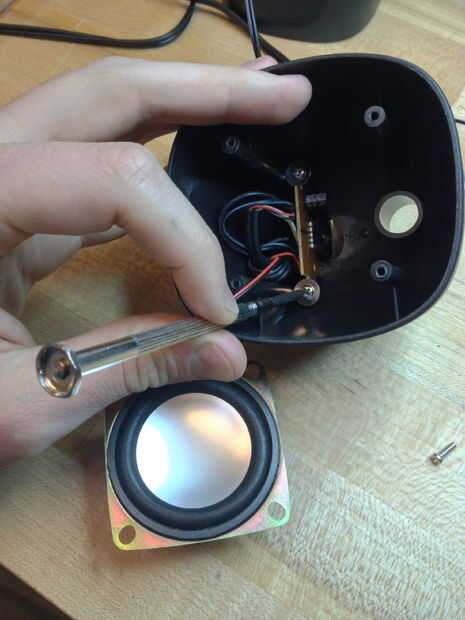

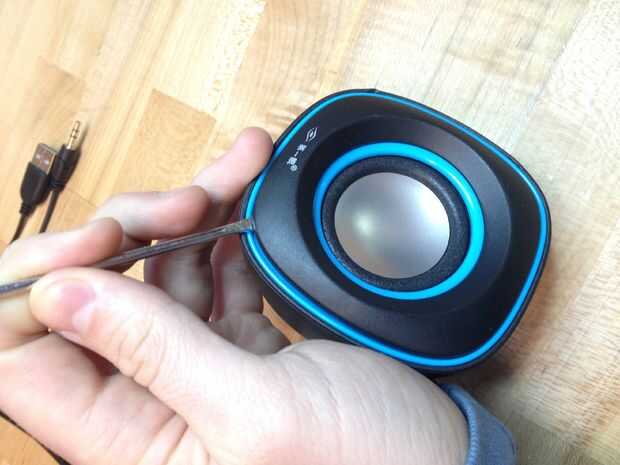

Para abrir el altavoz, cuña de un destornillador en la placa frontal y pop off. Retire los cuatro tornillos de fijación la cara interior en la parte posterior, quitar la cara y desenrosque la Junta volumen y potencia. Para obtener todos los componentes gratis, cortar el plástico en el orificio del cable con una mezcla de tenazas y alicates y mover el cable gratis.

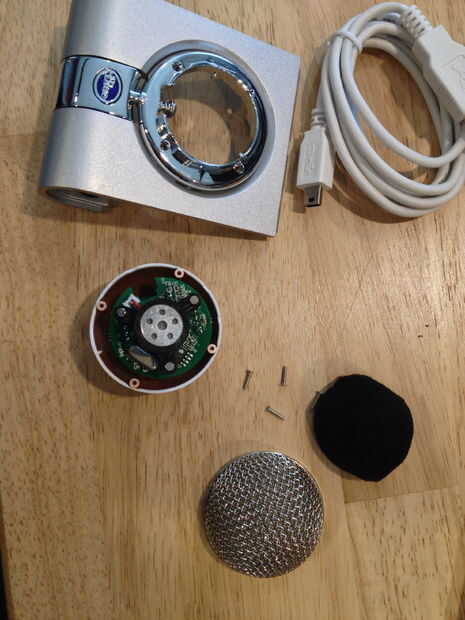

Desmontaje de MIC

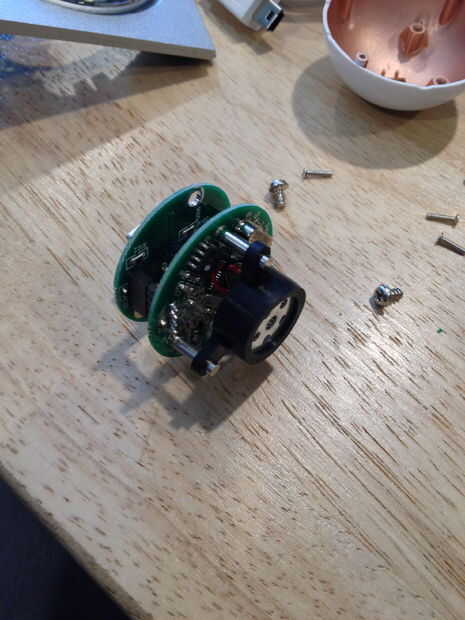

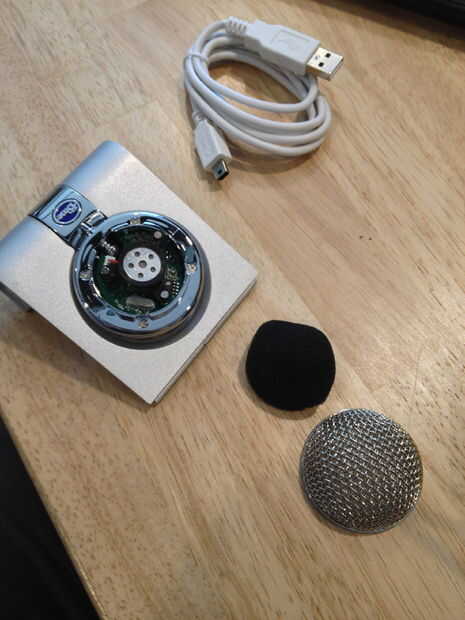

El copo de nieve azul es increíblemente satisfactorio desarmar. Empezar desenroscando la reja metálica frontal, removiendo los cuatro tornillos manteniendo el micrófono conectado a la base. El plástico en el micro pop off y se puede quitar el parabrisas pop. Usted debe dejar con dos PCB conectado entre sí a través de pernos de cabecera.
Alimentación de la pantalla de alimentación usb
La pantalla LCD necesita energía, que bien puede suministrar con la alimentación de un banco, o a través de USB con el convertidor. El convertidor que es ajustable, así que empezamos por cortar un cable USB en la mitad, pelar los cables y comprobar que los dos alambres tienen + 5V. Luego soldamos los dos cables al convertidor boost y conecta el multímetro a la salida del convertidor. Luego templaron el convertidor hasta que aparezca el multímetro + 12V, que es una buena tensión de la pantalla LCD. Finalmente, hemos conectado los cables de la pantalla LCD para el convertidor y ahora la pantalla LCD USB powered! Puede usar la IP o tu computadora para encender la pantalla.
Que todo móvil

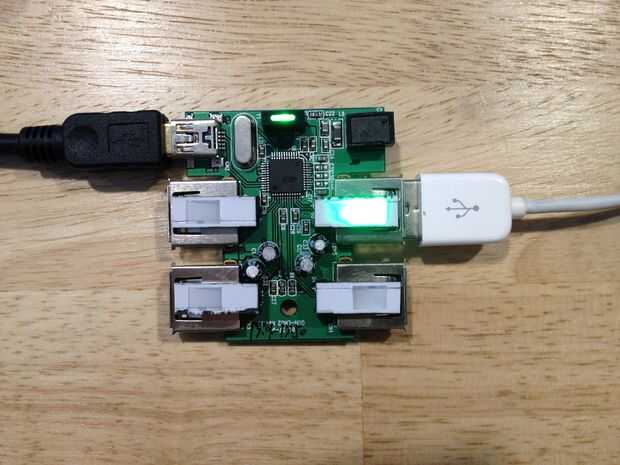

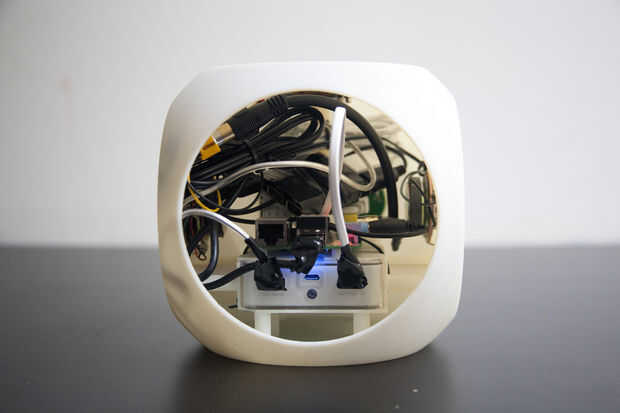

Hasta este punto hemos estado funcionando corriente USB y pared, pero si organizar nuestras conexiones de energía correctamente e incorporar la batería, podemos hacer fideos móvil. Encontramos que allí fueron algunos problemas con nuestro hub USB alimentación suficiente de los dispositivos en algunas configuraciones. Nuestra configuración final era que la batería alimenta el Raspberry Pi y la pantalla LCD. El Raspberry Pi había utilizado un puerto USB para la tarjeta Wi-fi y el otro puerto para el hub USB. Todos los otros con dispositivos (altavoz, micrófono y temporalmente un teclado y ratón) fueron enchufados en el hub USB.
