"Tallado" calabaza decoración de la puerta utilizando luces de camino solar. (6 / 8 paso)

Paso 6: Preparar las luces de la trayectoria solar y los LEDs de prueba

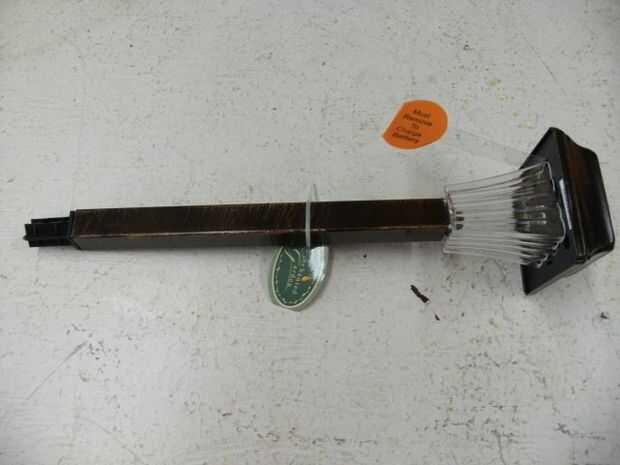

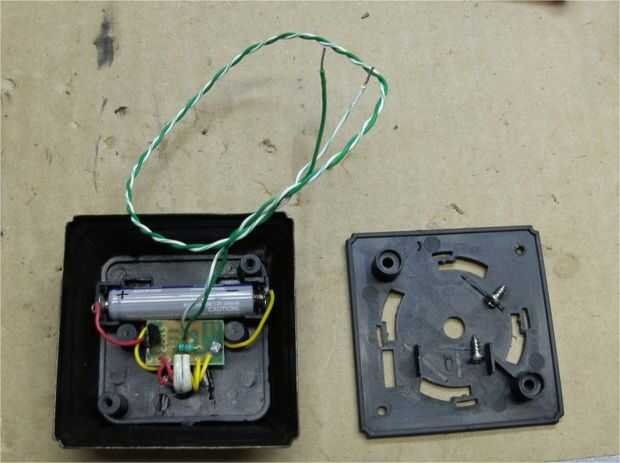

Tomé el panel solar/circuito/LED de la espiga y quitar el difusor transparente. (Foto 1) Quité los 2 tornillos y la parte posterior plástico para exponer el circuito y entonces el pequeño tornillo para soltar el panel de circuito. Observé que el LED fue atado con alambre en relación con el borde de la Junta, ponga una marca de rotulador en el borde exterior de la Junta, de soldado el LED y hecho Sharpie otra marca en la pierna de LED que estaba más cercano el borde. Soldado en un par de cables Cat5 en los agujeros de LED. Hice los cables lo suficientemente largos para pasar a través de la placa base, la parte posterior y hacia el interior de la calabaza y llegar a los lados. (Foto 2) También perforé dos agujeros en las esquinas disponibles en la cubierta posterior para tornillos para montar los accesorios de la placa base.

Planeo utilizar otro LED rescatado con cada circuito solar y el espacio de los derecha 2 LEDs a lo largo de la parte derecha de la el interior de la base de calabaza y lo mismo con el lado izquierdo. Decidí duplicar los LED después de ver este hack de BigClive explicando que dos LEDs en serie dibujar menos corriente y espero durar un poco más que una sola.

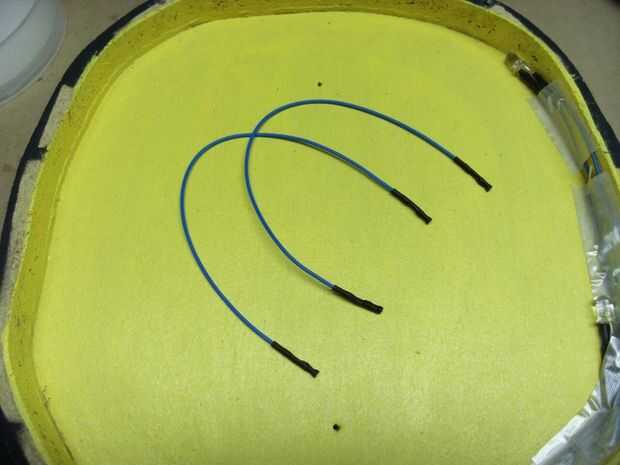

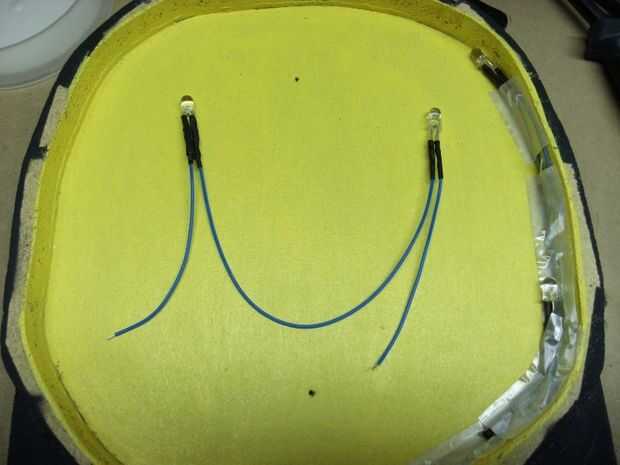

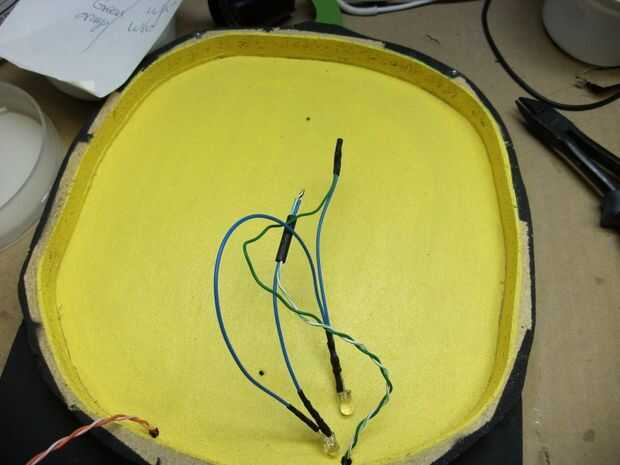

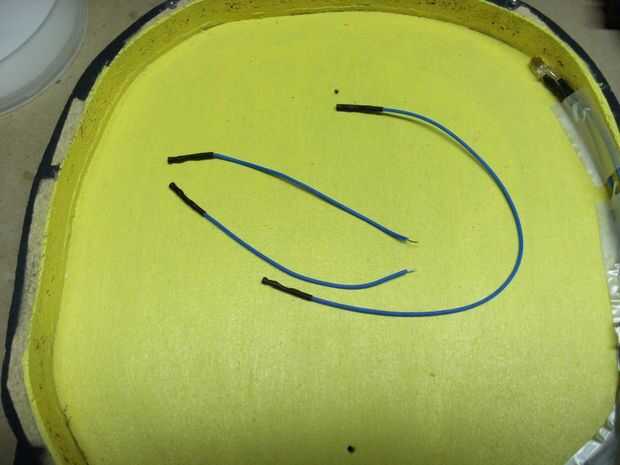

Quería que la instalación sea bastante fácil de abrir copia de seguridad y servicio si tengo problemas, como el tener que reemplazar una batería recargable o un LED. Encontré estos cables de puente Schmartboard en Radio Shack. Solo se empujan en las patas de los LEDs para que los LED pueden ser reemplazados fácilmente. (Foto 3) Los 2 LEDs en cada circuito se conectados en serie para un cable de puente está intacto para ejecutar desde un ánodo al cátodo y un puente de alambre, corte por la mitad (foto 4) y soldadas a los extremos del cable. Del encogimiento del calor de uso cinta de tubería o eléctrico para cubrir las conexiones soldadas. (foto 6) Asegúrese de que usted es cuidadoso unir el puente positivo de la batería al ánodo par LED y el cable puente negativo al cátodo LED par.
