Táctil capacitiva Arduino teclado Piano (1 / 10 paso)

Paso 1: Partes y materiales

Querrá recoger todas las piezas que necesitará para el proyecto:

• Una placa de microcontrolador Arduino (o compatible con Arduino).
• Cualquier placa Arduino debería funcionar: Uno, Leonardo, Mega, Mini Pro, etc..
• Ocho 2.2 Megaohm (MΩ 2.2) resistencias
Debería funcionar en cualquier lugar entre 1 MΩ y MΩ 4,7
• Es necesario un resistor por el teclado de piano
• Un resistor MΩ 2.2 tiene un código de color de rojo-rojo-verde o rojo-rojo-negro-amarillo
• Un zumbador piezoeléctrico
• Algunos de repuesto cables o cables de puente

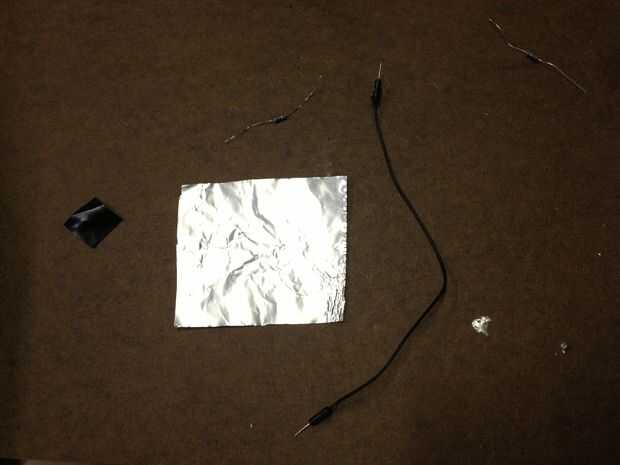

• Papel de aluminio
• Confeccion de pie o dos deben hacer
• Cinta

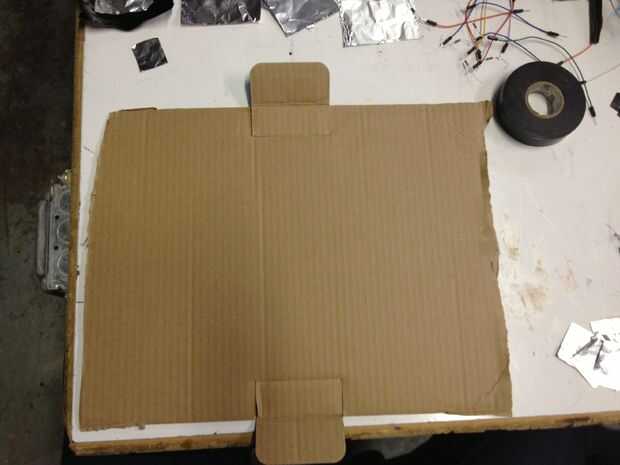

• Una superficie con cinta adhesiva las llaves a
• Utilizamos un trozo de cartón, pero puede ser algo que guste, incluso el tablero sí mismo!

Equipamiento que pueda necesitar:

• Soldador y soldadura
• Usted puede probablemente conseguir sin un hierro envolviendo los alambres juntos en lugar de soldar, pero la conexión no será tan confiable
• Tijeras para cortar cintas y papel de aluminio
