Paso 5: solución de problemas

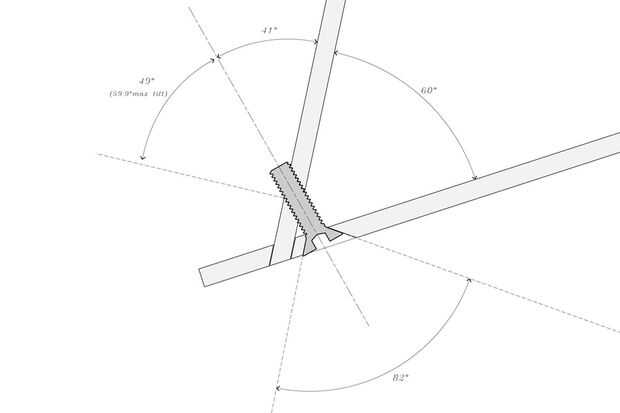

Prueba los archivos exported.step en Intellicam sin embargo reveló que algunos de los ángulos de corte eran demasiado empinadas para la inclinación de la cabeza! Éste era grande - el diseño estaba empujando la capacidad de la máquina. En más investigación, encontré que el ángulo de inclinación máximo fue 59,9 grados - la intersección entre el tornillo y el soporte de la pierna produce un grado 60 corte (.1 grados demasiado empinadas)!!!!
Habría sido una solución ajustar el ángulo del tornillo de la tapa 'pin' por la muy pequeña cantidad (quizás imperceptible). Sin embargo esto podría venir a través como un error. En su lugar he decidido expresar el ángulo más y por ello aprovechar las capacidades únicas de un chorro de agua de 5 ejes - tomando lo que podrían normalmente ser hecho a mano (un avellanado en una superficie en un ángulo de 90 grados perpendicular) e inclinar el ángulo de esa cubeta al punto donde sería prácticamente imposible de hacer manualmente. Siento la abertura elíptica resultante y ser una bella expresión del proceso de mecanizado.
