Paso 4: Crear trayectorias de herramienta
Ahora crearemos las trayectorias de herramienta necesaria para generar el código G para la máquina a utilizar para cortar la madera contrachapada.

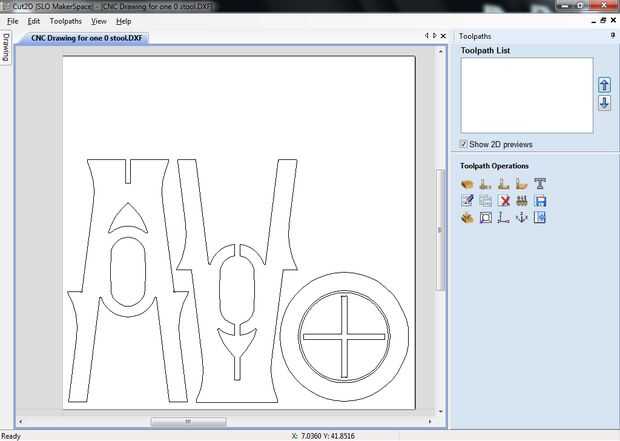

Pulse 5 bajo "Control de vista de 2D" (como se muestra en la captura de pantalla) para ir al menú de las trayectorias de herramienta. (Cuadro 1)

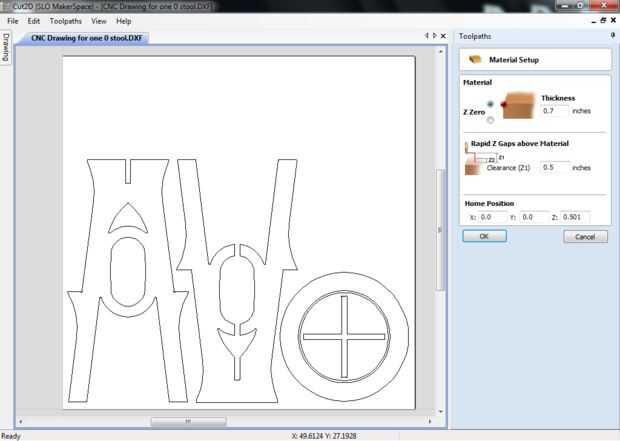

- Configuración de materiales (cuadro 3)

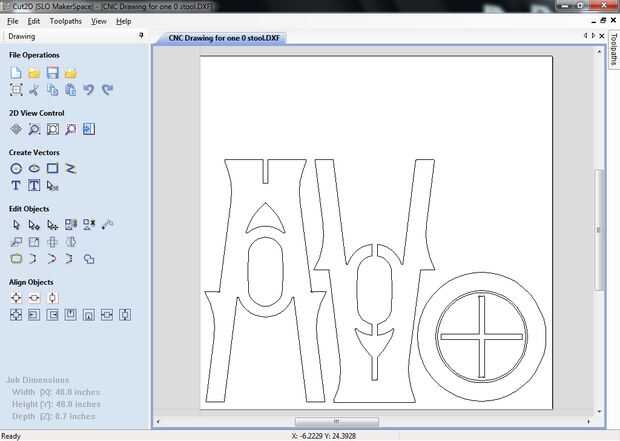

- Haga clic en cuadrícula 1 botón (como se muestra en la figura 2) para ir al menú de configuración material
- Asegúrese de que el espesor del material es de 0,7 pulgadas y "Z1" es adecuada (yo escogí 0.5 pulgadas)
- Haga clic en "Aceptar"

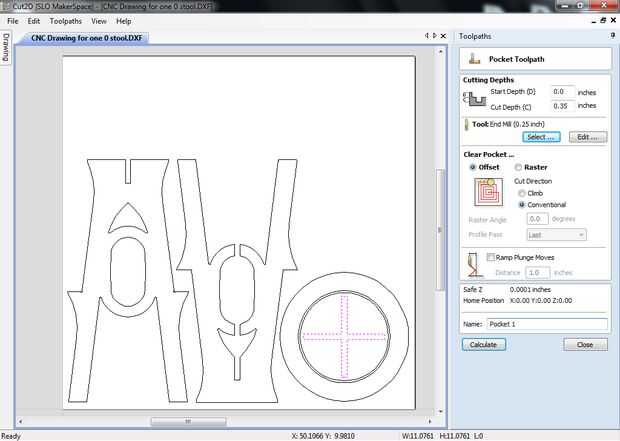

- Haz clic en el botón 3 en la primera fila de la parrilla (como se muestra en la captura de pantalla) para ir al menú trayectoria de herramienta de bolsillo
- Seleccione la forma de "+" en el dibujo que se convertirá en el bolsillo en la parte inferior del asiento del taburete para las patas del taburete encajar en
- Establecer la profundidad de corte a 0,35 pulgadas

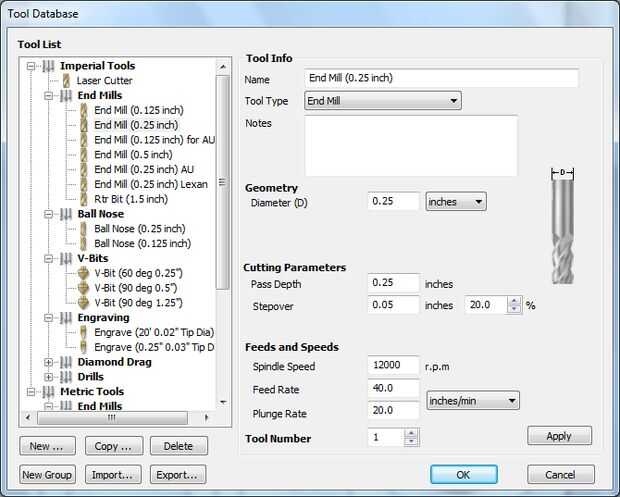

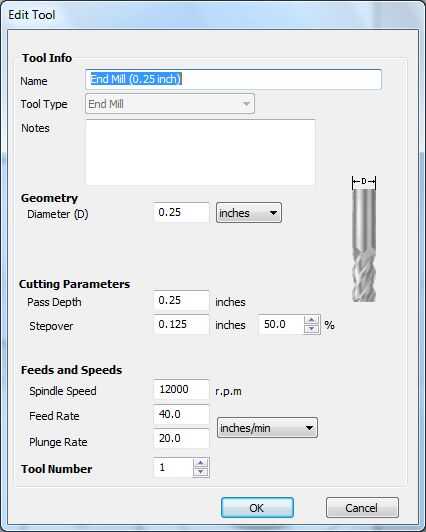

- Haga clic en "Seleccionar" en la final molino ficha seleccionar una fresa de 0.25 pulgadas en la base de datos de herramienta. Te deseamos la profundidad de paso a ser de 0,25 pulgadas y el ancho de paso sea 50% (0,125 pulgadas). Haga clic en "Aceptar". (Imagen 5)
- Haga clic en "Calcular"

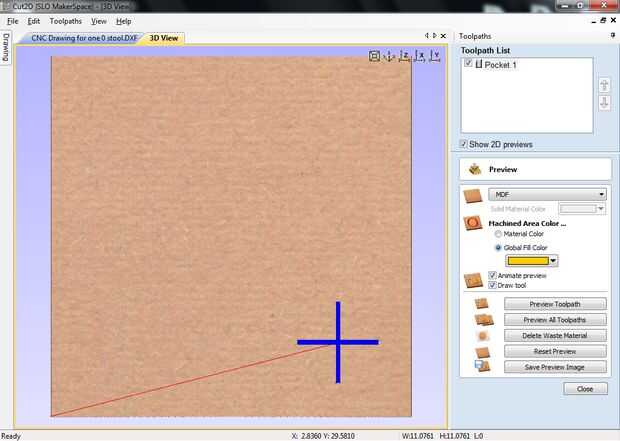

- Aparecerá una pantalla de vista previa. Haga clic en "Cerrar". (Imagen 6)

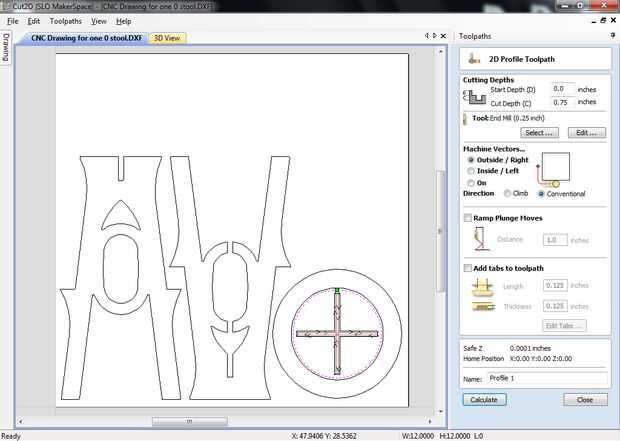

- Haz clic en el botón 2 en la primera fila de la parrilla (como se muestra en la captura de pantalla) para ir al menú trayectoria de herramienta de perfil
- Seleccione el círculo más cercano en la parte exterior del bolsillo que acabamos de crear. Esto se convertirá en el asiento del taburete.
- Establecer la profundidad de corte de 0,75 pulgadas.
- Asegúrese de que la fresa es seleccionado y configuración de la misma manera como hemos especificado para la trayectoria de herramienta de bolsillo (cuadro 8)
- Seleccione "Fuera / derecho" en "Vectores de máquina..."

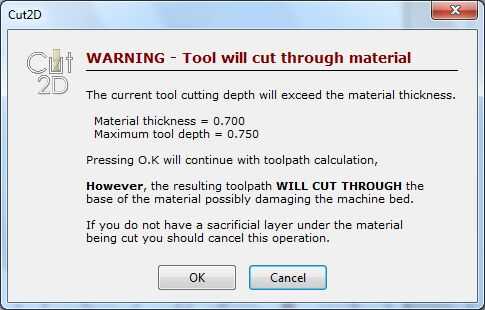

- Haga clic en "Calcular". Aparecerá una advertencia. (Imagen 9) Tenemos una tabla de botín (una "capa de sacrificio") encima de la cama de la máquina que la fresa cortar después corta a través de la madera contrachapada, así que Haz clic en "Aceptar".
- Aparecerá una pantalla de vista previa. Haga clic en "Cerrar". (Imagen 10)
Notas:
- Es importante crear las trayectorias en un orden en el que dentro de los recortes y bolsillos se cortará antes de las formas más grandes. De lo contrario, el interior forma voluntad soltarse una vez que se corta, y es posible no hacer más.

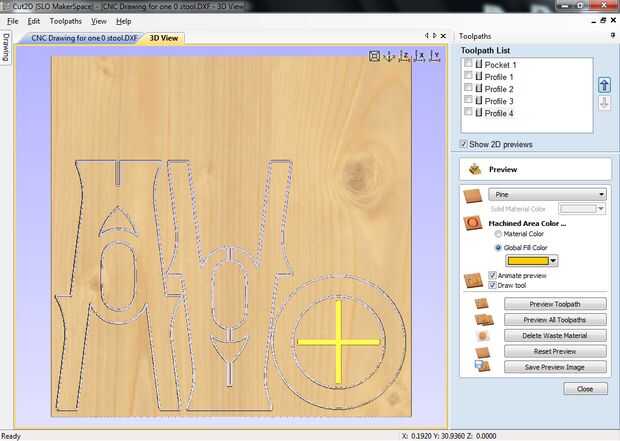

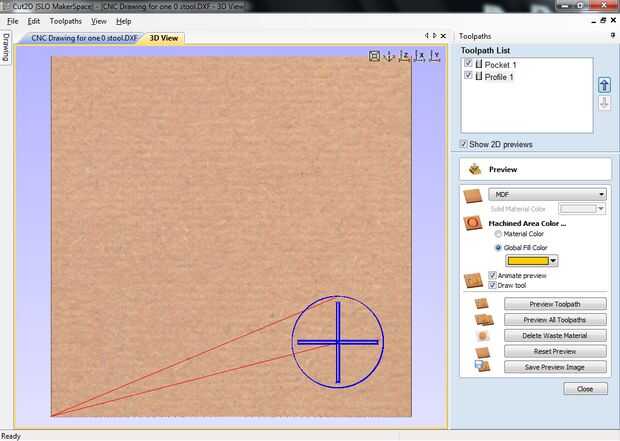

- Puedes escuchar las trayectorias de herramienta creadas pulsando el primer botón en la tercera fila de la cuadrícula en el menú de las trayectorias de herramienta. Seleccione todas las trayectorias de herramienta en la lista superior derecha y haga clic en "Vista previa de todas las trayectorias de herramienta" en los botones de abajo. (Imagen 11)
