Tableta de bricolaje 2.0 (1 / 14 paso)

Paso 1: materiales

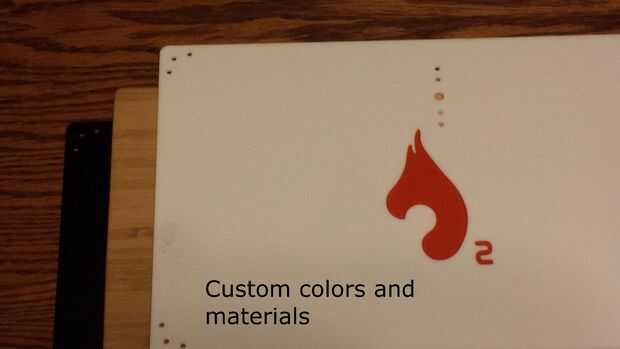

  • El caso fue creado de partes impresas laser-corte y 3D.

-El atado. Archivo de STL es para las esquinas impresas 3D. (impreso con plástico ABS)

-El atado. Archivo EPS es para el resto del corte caso del láser. (láser corte con una hoja de 31 pulgadas x 15 pulgadas de acrílico blanco)

Decidí pasar de tener el caso completamente 3D impreso sólo 3D impresión las piezas que eran necesarias, y corte el resto. Esto dio lugar a una considerable reducción de costos.

El costo del corte del laser y piezas impresas 3D fue omitido, porque dependiendo de donde usted tiene sus partes y qué materiales usted elige utilizar, el costo puede variar. (Ex: si alguien usa su propia impresora 3D y láser de corte el costo puede ser diferente si alguien ordena sus partes de una empresa o los tiene en una Universidad)

  • Junta de desarrollo ($35 USD)

ODROID C1

Sitio web principal

Distribuidor americana

Lista de otros distribuidores en todo el mundo

Opté por usar el Odroid C1 ya que es una placa muy potente a un precio asequible.

  • Pantalla táctil ($142,80)

Tiza-Elec 14 "pantalla táctil capacitiva

http://www.Chalk-elec.com/?page_id=1280#! /14-HDMI-interface-LCD-with-capacitive-touchscreen/p/36248806/category=3094861

Esta pantalla es de una calidad superior a la previamente usada y soporta hasta diez puntos de multi-touch. La tarjeta controladora también tira menos energía que la utilizada para la anterior versión de esta tableta.

  • Paquete de la batería (21.99)

Anker 2ª Gen Astro E3 10000mAh compacta Ultra portátil cargador

http://www.Amazon.com/GP/Product/B009USAJCC?PSC=1&Redirect=true&ref_=oh_aui_detailpage_o04_s00

Esta batería no tiene tan grande de una capacidad como la que utiliza para la versión anterior, pero tiene una salida máxima de 3A, que es necesaria para alimentar el tablero de regulador de pantallas touch. También es sustancialmente más barato que la batería utilizada anteriormente.

  • Micro HDMI a HDMI ($7,91)

http://www.Amazon.com/GP/Product/B00507GV38?PSC=1&Redirect=true&ref_=oh_aui_detailpage_o04_s02

Utilizado para conectar micro-HDMI Puerto del Odroid al puerto HDMI de la tarjeta controladora de la pantalla táctil.

  • USB al Cable de alimentación de DC de 5V tipo M barril ($6,79)

http://www.Amazon.com/GP/Product/B00L1G079Q?PSC=1&Redirect=true&ref_=oh_aui_detailpage_o08_s01

Utilizado para conectar la tarjeta controladora de pantallas táctiles a la toma usb de la batería.

  • USB al Cable del enchufe DC 2.5mm ($1,95)

http://ameridroid.com/products/USB-to-DC-Plug-cable-25mm

Utilizado para conectar el Odroid C1 a la toma de corriente de usb en la tarjeta controladora de pantalla táctil.

  • Tarjeta micro-SD

Esta tarjeta se utilizará para almacenar el sistema operativo Android. El mínimo recomendado cantidad de almacenamiento es de 8 GB. Si no tienes uno para este proyecto, usted puede comprar uno con Android cargado desde aquí:

http://www.hardkernel.com/main/products/prdt_info.php?g_code=G141748836437

  • El otro opcional accesorios

4 módulo de WiFi (conexión por WiFi)

Módulo Máster Erasmus Mundus (lectura/escritura más rápida velocidades de tarjetas micro-SD, resultando en mejor rendimiento).

Bluetooth módulo 2 (conexión para Bluetooth)

http://www.hardkernel.com/main/products/prdt_info.php

  • Software

-Win32DiskImager

http://sourceforge.net/projects/win32diskimager/

-Gparted

http://GParted.org/

-SDFormatter

https://www.sdcard.org/downloads/formatter_4/
