Tablero de Pedal accionado DIY con Jacks de entrada (5 / 8 paso)

Paso 5: Soldadura y cableado

Para la diversión parte. De soldadura!

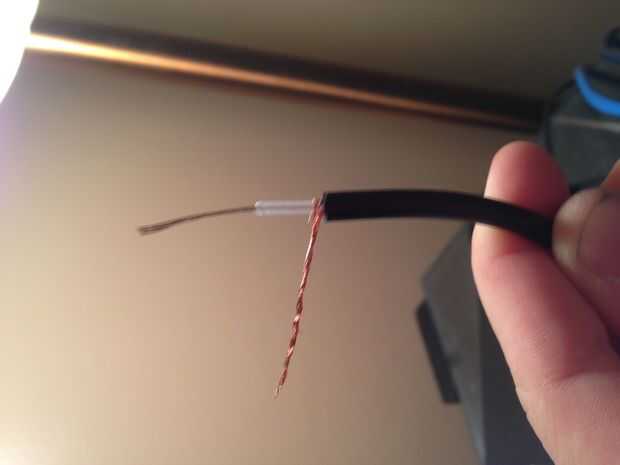

Agarrar uno de esos 1/4 angulo recto mono cables y cortar una de las "cabezas apagado.  Cuidadosamente Pele el cable y separar el cable "pelado" y gire suavemente al lado. El alambre con el revestimiento también tendrá que desnudarse suavemente (tuya puede ser distinta, pero cada cable tiene un cable pelado y un alambre revestido).  Fotos de abajo muestran adecuadamente preparado "soldar" cable listo.

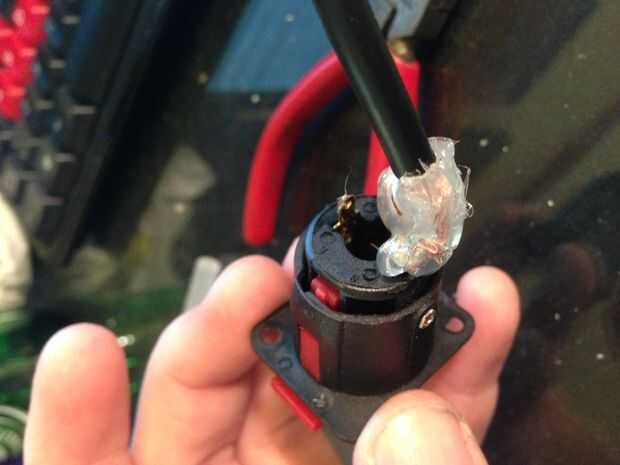

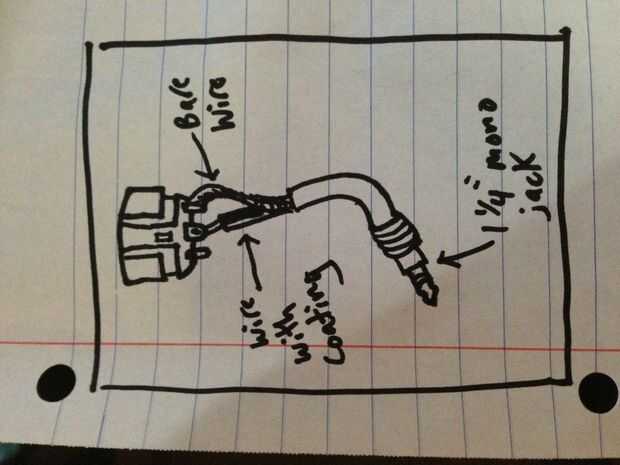

Ahora, conectar los cables a los cables en los conectores Neutrik.  Vas a querer el alambre en la parte circular del cable del lazo y giro si es posible.  Sólo asegúrese de que el cable pelado y el alambre revestido no se toquen entre sí.  A continuación puede ver que conduce a conectar para que los cables a través de un diagrama... y cómo se ven físicamente.

Después todo se suelda, pruebe a la toma de conexión de un cable de guitarra a él y enchufar el otro extremo en un amplificador.  Si se hace correctamente, debe funcionar como un cable normal.  Una vez usted confirme la conexión funciona, pegamento caliente alrededor de ambas conexiones (lo suficiente como para cubrir y "sellar" las conexiones.  Después de aplicar el pegamento caliente, envolver el pegamento de cinta aislante... Esto asegura la costumbre de conexión corta hacia fuera.
