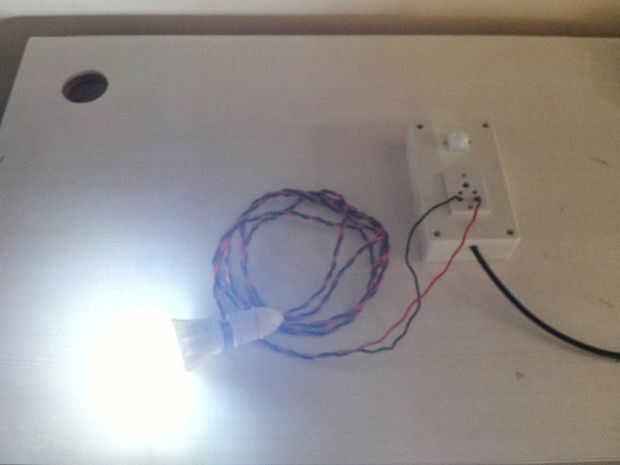

Paso 4: Conexión de una carga de AC & Sensor de PIR, montaje en una caja

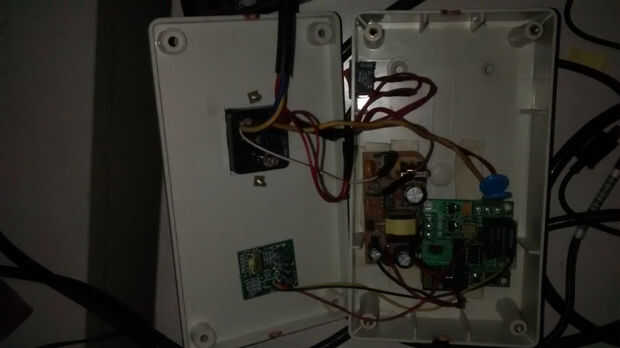

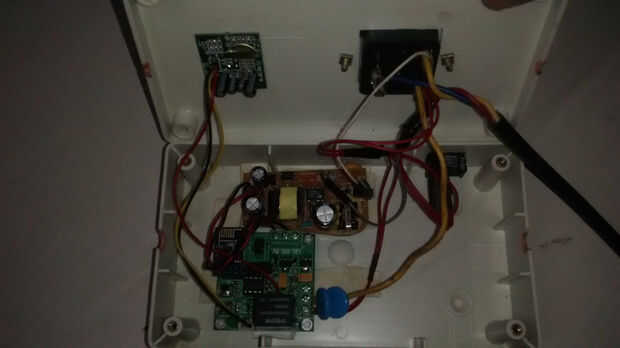

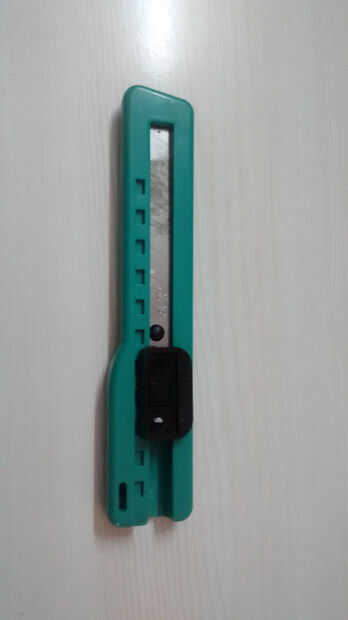

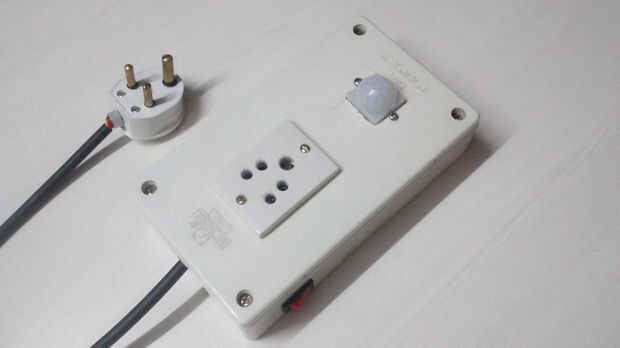

El tipo de caja usada se llama una banda de Box(shown in figure). Pueden cortarse usando una blade(refer Fig), que es cómo he hecho el recorte básico de la caja para el interruptor físico (color rojo), el enchufe de tres clavijas AC y el Sensor de PIR.

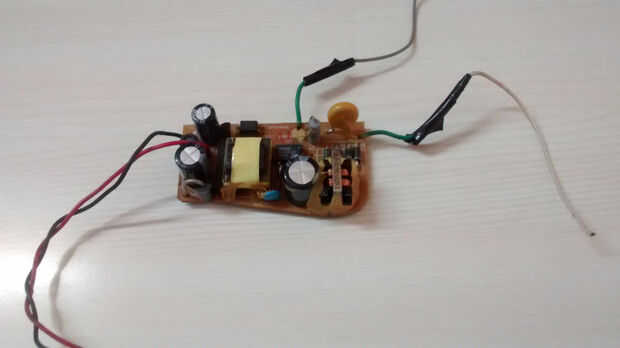

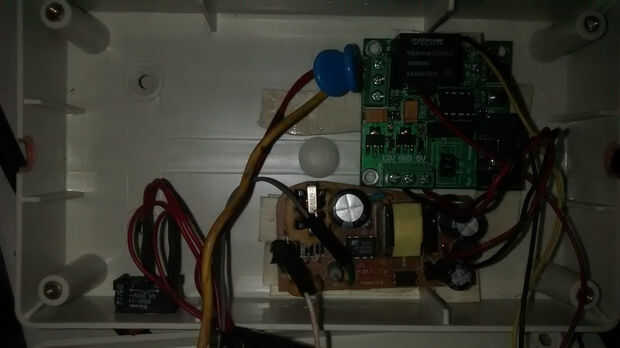

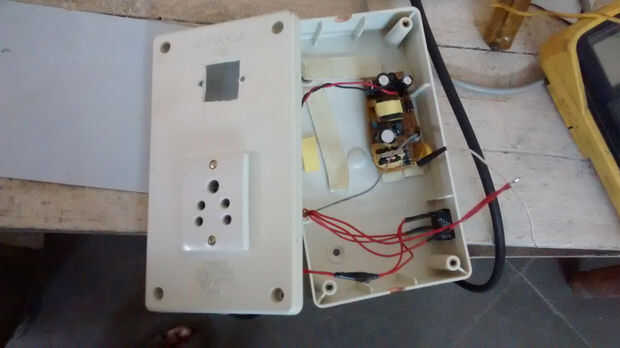

La fuente de alimentación para la placa Wifi Arduino 85 es un cargador de móvil (DC 5V, 1000mA), sólo abrir la carcasa y soldar algunos cables. La Junta dos (cargador, Wifi Arduino 85) son fijos dentro de la caja usando cinta de doble cara.
El relé en el tablero requiere una entrada de 5V DC a la bobina y 220V AC 5A de carga salida. Usted tendrá acceso a NC (normalmente cerrado) y NO (normalmente abierto) terminal del relé

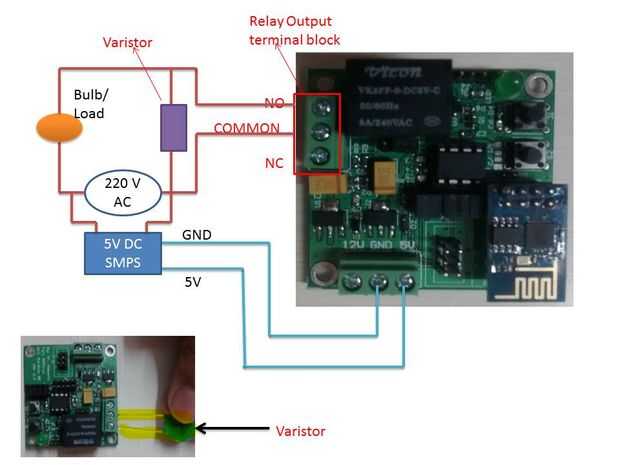

Mayoría de nosotros no usamos generalmente el terminal. Uno de la higuera le mostrará cómo uno puede conectar una carga a la tarjeta. Tenga en cuenta para evitar la EMI de disturbar el controlador y el módulo de Wifi y para aumentar la vida de relat hemos proporcionado una varistor(270V AC) que necesita conectarse a través de NO y punto común del relé (en caso de que está utilizando entonces NC NC y común) y el caso que usted se conectan cargas inductivas por favor asegúrese de que utilizar circuito snubber apropiado a través de su carga.

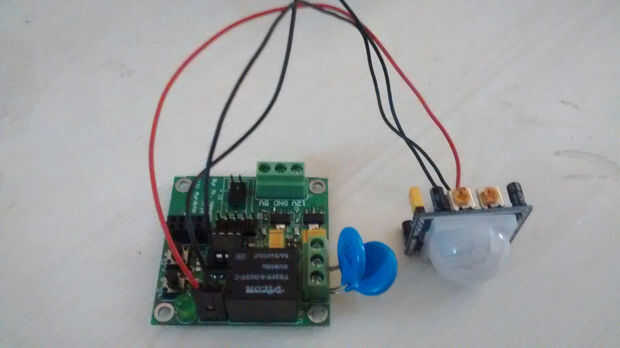

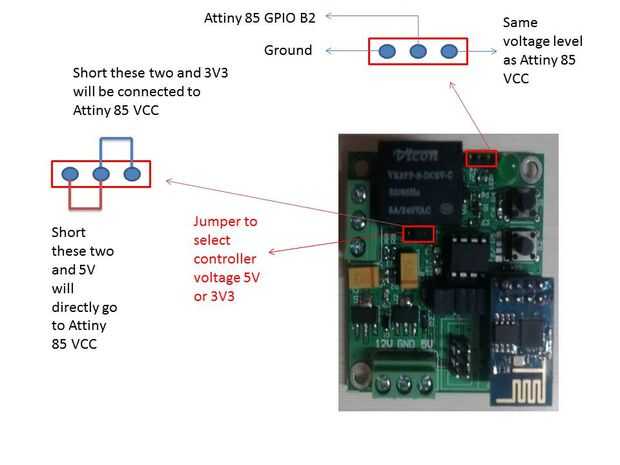

En el tablero podrás encontrar un pin GPIO abierto directamente desde el controlador Attiny 85 (ver fig). Que puede ser utilizada como salida o entrada (código por defecto se encuentra como entrada). Usted podrá conectarse sensores como PIR. Además también hemos proporcionado un VCC y tierra pin en la cabecera del mismo. El pin VCC será en el mismo nivel de voltaje que el microcontrolador Attiny 85 que depende de la selección del puente anteriormente mencionado de voltaje VCC al controlador. Estas cosas se muestran claramente en la figura. Si desea conectar un relé externo será capaz de conectarse a través de un circuito de transistor usando el Attiny 85 gpio y cambiando el código 85 Attiny. En este instructable he conectado lo a un sensor PIR. Como el sensor de PIR funciona a 5V, este voltaje es aprovechado de una de las cabeceras.
Puede ver el video completo en aquí
Espero que usted hará uno por su cuenta y me hacerlo mejor entonces. Si tienes cualquier duda/pregunta por favor hágamelo saber.
Gracias por leer mi instructabe (te gustó la esperanza). El esquema de arduino 85 wifi (manual usuario) está disponible en nuestro Github se puede construir por su cuenta.
