Paso 2: Cableado eléctrico del LED de montaje

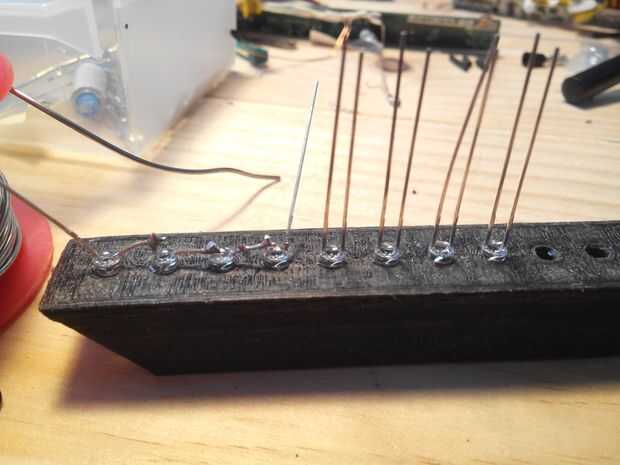

Tener listo el tablero de acrílico, que era tiempo de montar los leds y les de la soldadura. el diseño tiene 19 agujeros uniformemente espaciados. Decidí hacer dos bloques de leds. 1 con 10 led en serie y otro con 9. Cada uno de esto tenía una resistencia limitante actual de 1,5 kohms desde la fuente de alimentación utiliza es un 30v uno de una impresora HP rota.

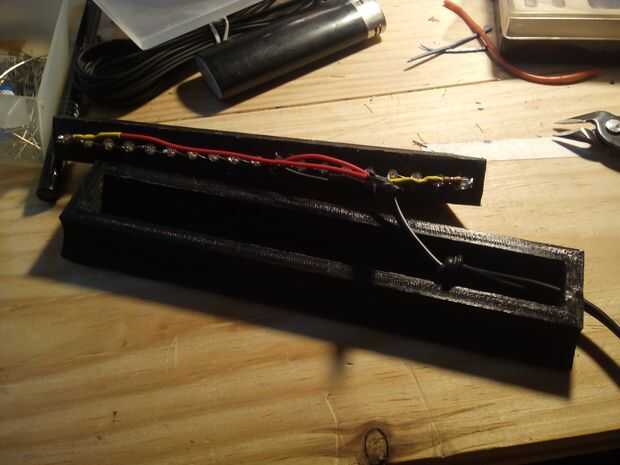

Después de soldar todos los leds, añadí las resistencias y protegen los cables con un tubo termo-retráctil, inserta el cable para la alimentación a través del orificio de la base y mide un lugar para hacer un nudo que serviría como un alivio de tensión. Soldadura y alguna cinta de aislamiento eléctrico después y el cable se hizo.

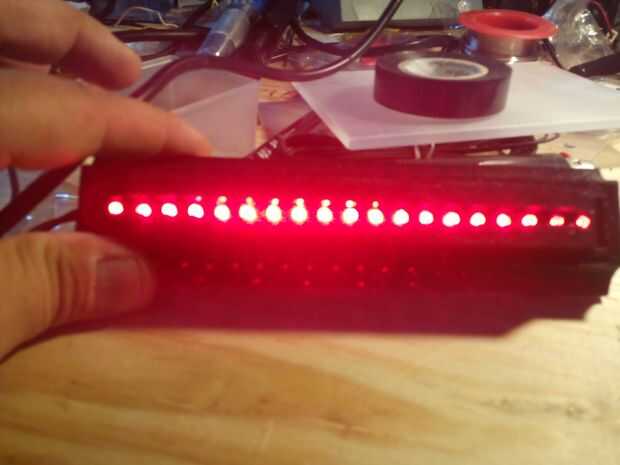

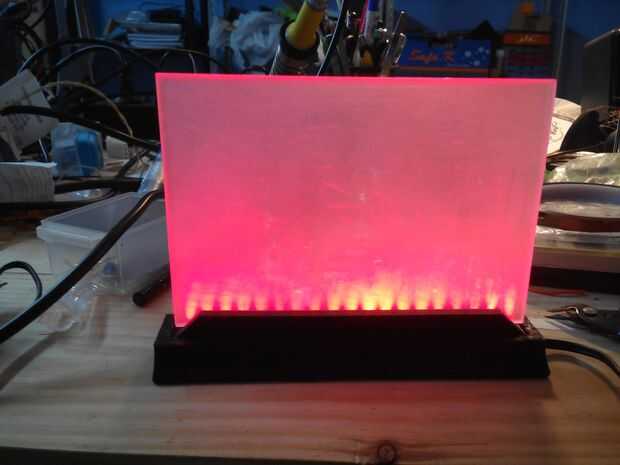

Lo único que tenía que hacer era montar, probar y finalmente darle a mi esposa :D.
