Paso 1: Planificación de la Junta
Para diseñar el tablero de ajedrez, siguió las reglas en las páginas de variantes de ajedrezy utilizar SketchUp para planificar la junta antes de las tablas de corte por láser.
Las 3 tablas principales son 4 plazas plazas x 4, con cada cuadrado 30 mm por cada lado. Los 4 tableros movibles son 2 cuadrados de Plaza x 2, y las plazas siguen siendo 30 mm por cada lado. Todas las placas se cortan de madera de fibra de densidad media gruesa de aproximadamente 5mm.
Las tres tablas principales se colocan en el espacio como pasos. Cada tablero es de 120mm por encima de la siguiente. Además, desde una vista de arriba hacia abajo, cada placa cubre la mitad de la tabla debajo de él.
Los tableros móviles deben ser capaces de sacar y colocar o colgar en cualquier rincón de las tres tablas principales. La Junta móvil no puede ser en el mismo nivel de un tablero fijo, pero siempre por encima de uno o entre dos placas fijas.

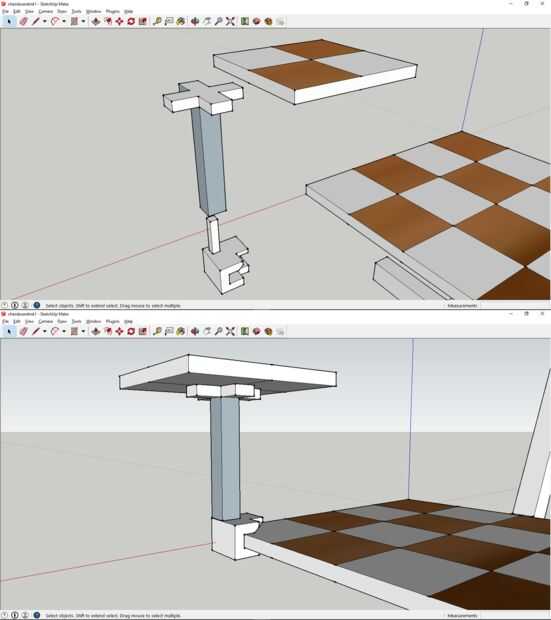

El conjunto que diseñé en SketchUp consiste en un 3d impreso "clip" se deslice en la esquina de un tablero fijo, que se une a un "palo" que se conecta a la placa móvil. Todo el conjunto es de 60mm de alto, incluyendo el espesor de la Junta, que es bastante para ir entre el espacio de 120mm entre tableros fijos.

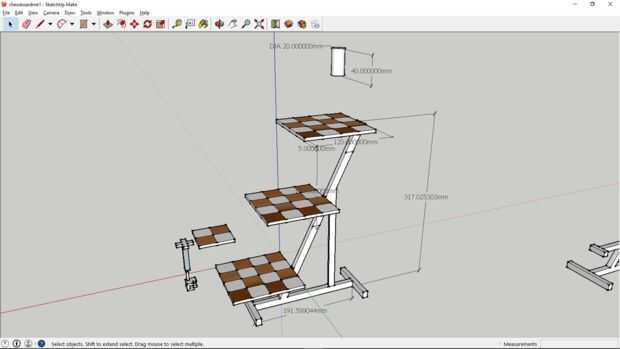

Teniendo estas reglas en mente, diseñé la Junta en SketchUp. También diseñé un stand (a recortarse el acrílico de 9 mm) para fijar los tableros principales 3. También diseñé una pequeña probeta para representar el tamaño máximo de una pieza de ajedrez que eventualmente se diseño.
Se hicieron muchas ediciones a mi proyecto durante este paso. Yo había originalmente planeaba usar AutoDesk Inventor para el diseño de la Junta, pero finalmente decidió que era demasiado difícil de aprender rápidamente y de un proyecto tan sencillo así que decidí usar SketchUp en su lugar. También originalmente decidí usar imanes para colgar y fijar los tableros móviles, pero los imanes que ordené fueron enteramente demasiado potente, así que decidí utilizar un método más simple para unir las juntas.
Descargar mi diseño final aquí.
