Tabla interactiva del LED - la manera Simple (4 / 6 paso)

Paso 4: Cableado de los sensores

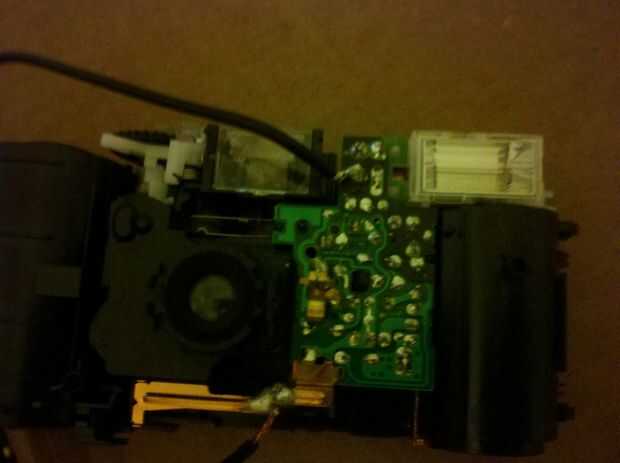

Esta es la mejor parte de la ' ible NO MICRO procesadores!!!  La forma más simple es conectar los sensores de la página de materiales para los leds, en cuanto a la discusión un cuidadoso espectador notarían que la tensión máxima en el sitio web dice 70v pero puede ir más alto... mucho más arriba digo como 300. Parece peligroso pero no dan señales de estrés o calefacción durante la operación. Tienes que hacer un agujero a través de la Junta en el centro de cada segmento, es mejor para perforar desde la parte delantera que manera consigues un agujero limpio agradable en la parte delantera, (no hacerlo) y luego el cable más corto es la tensión de entrada y el cable más largo es la tensión de salida lo cual permite voltaje pasar con el plomo más larga cuando golpeó con luz IR. (y no tienen idea como funciona pero si alguien le importaría explicar estaría feliz de escuchar). Desea que el sensor que interrumpe el voltaje positivo, así que cable desde el positivo de la cámara para el cable del sensor de entrada y del cable de salida del sensor al cable positivo en el segmento del LED. Entonces cable del plomo negativo en el segmento del LED con el cable negativo de la cámara. Hay un ejemplo en las fotos. También tienes que estar seguro no toquen alguno de los cables y asegúrese de la cámara de flash hace girar el engranaje pequeño justo por encima de la ventana de la película, luego empuje hacia adelante la palanca pequeña y blanca (en este modelo se ve justo debajo de las imágenes restantes de la rueda. O presione el botón del obturador en la parte superior si tienes uno. Luego use un destornillador goma maneja a corto los cables del condensador, ser cuidado las chispas volarán y no toquen alguno de los cables excepto el condensador 2 conduce. Luego soldar entre sí el botón de flash por lo que es permanentemente en.
