Tabla de frambuesa Pi Arcade (6 / 11 paso)

Paso 6: Construir el marco de: montaje de la TV

Ahora tendremos que conectar el TV.

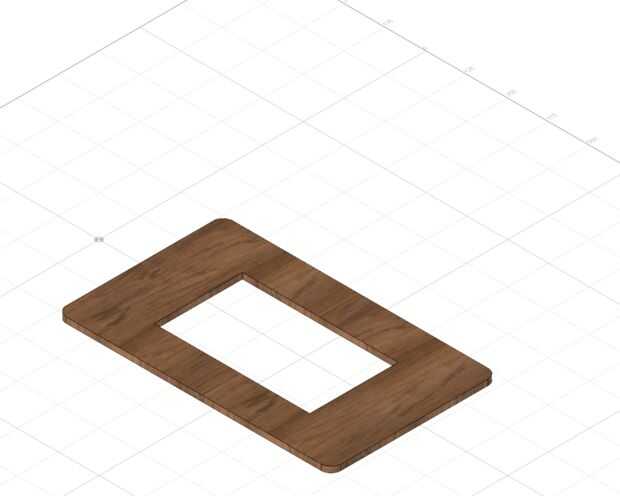

Tomar la tapa de tabla y y poner la TV plana y centrada sobre el orificio principal.

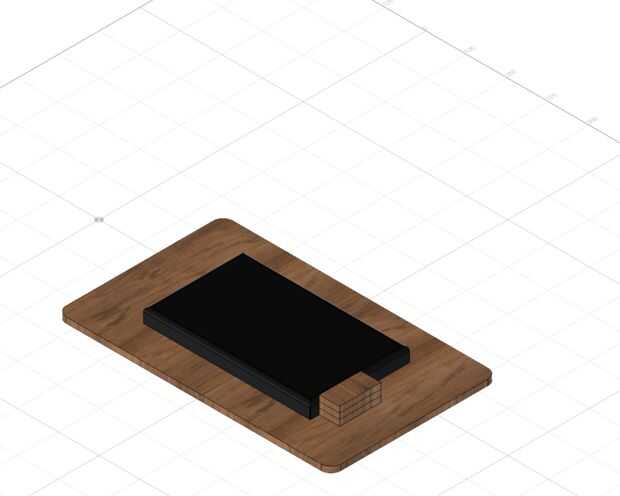

Corte seis bloques de 2 "x 4" y coloque dos a cada lado de la TV. Tornillo en lugar de hacia la longitud exterior de los bloques espaciadores. Asegúrese de Avellane los tornillos para que el siguiente nivel de separadores puede poner al ras.

Coloque los bloques restantes en la cima de la pila ahora sujetado.

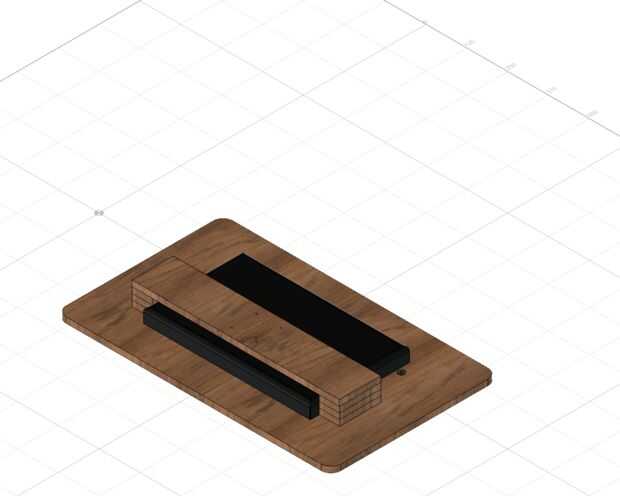

Coloque una tira larga de madera de 4" a través de las pilas sobre la TV, luego marque y corte a medida.

Centrado en la nueva junta (y con la TV quitados!), marque y taladre orificios de 4 mm que son 100mm de separación.

Verifique que la línea de agujeros para arriba con los de la parte posterior de la TV.

A la longitud interna de los espaciadores, atornille la nueva pieza cruzada a los espaciadores.

Como mucho cerca de la base de la TV se puede ir, perforaciones lo suficientemente profundo para el T-nut en ambos lados de la TV.

Martille las tuercas en T en lugar con un mazo.

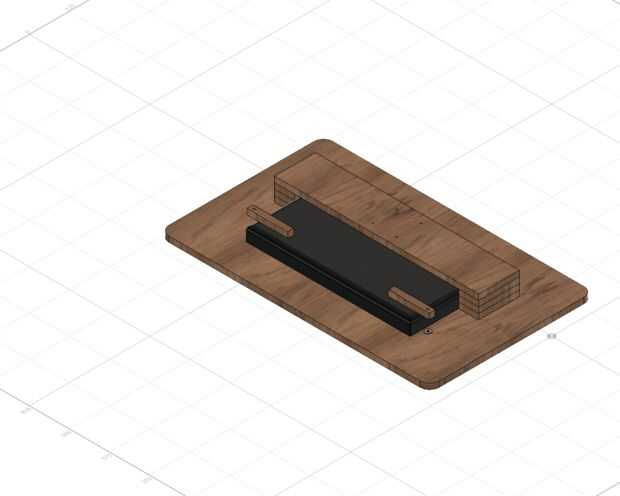

Cortar dos de 1 "x 4" piezas y taladre un orificio de 1/4" para el tornillo.

Vuelva a colocar el televisor en lugar y atornille la pieza cruzada con cuatro tornillos de 35mm M4.

Deslice el 1/4 x 20 tornillos a través de los dos palos y apriete en la parte posterior de la TV.

Voltee el conjunto para verificar que el TV no decaer. Debe haber suficiente elasticidad para alinearse con el agujero si un poco apagado.
