Paso 2: construcción
En cuanto a la construcción, el proceso depende altamente de la estética deseada, y lo que es físicamente posible con los componentes que tiene. En este caso opté por crear una caja de madera contrachapada para albergar los componentes adicionales, como el original no tenía suficientes bienes raíces.
Paso 1:

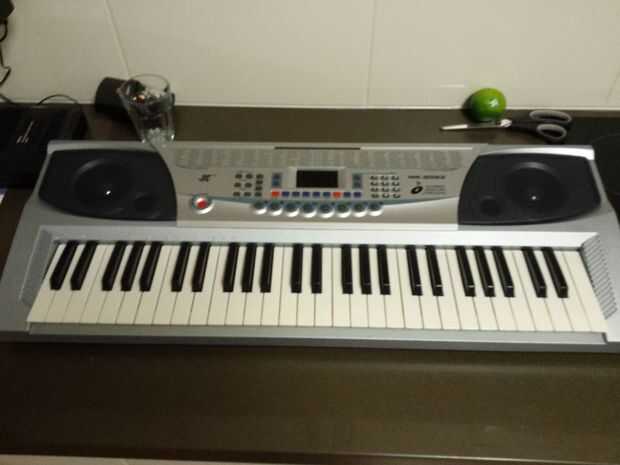

-Retirar el original teclado y componentes del teclado, medir dimensiones requeridas y tamaño entonces la construcción de la caja de madera convenientemente. En este caso mantenía la construcción simple, diseño de la caja de un prisma rectangular muy básico pero funcional.
Paso 2:
-Decidir que controla desde el instrumento original que desea permanecer y desechar el resto. Fines simplista sugeriría eliminar nada innecesario y efectista, en este caso que yo sólo vendidas por menor del Banco de muestra, volumen, sostener y controles de vibrato.
Paso 3:

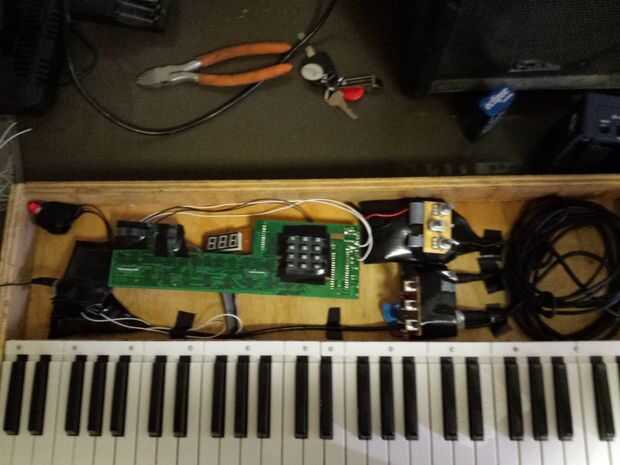

-Conecte el teclado según sea necesario dentro de la cubierta, diseño posicionamiento original circuito de teclado y comenzar a colocar el trazado de circuito adicional. En este caso había utilizado distorsión barato y comprar pedales de flanger de gumtree, satisfaciendo el trabajo muy bien.
Paso 4:
-Una vez determinada disposición empezar encaminamiento de cable. Empezando por encontrar una salida adecuada de los circuitos del teclado, en este caso había soldado a un 1/4" TRS jack para la conexión de altavoz original, entonces este enrutamiento mediante cables de 1/4" a través de los pedales de guitarra.
Paso 5:

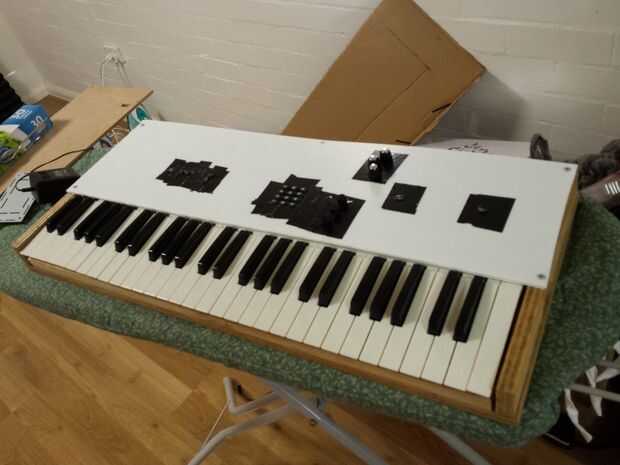

-Una vez que todas las conexiones se hacen y aseguró estar funcionando lo el momento de crear la placa frontal, en este caso utilizan láminas de plástico ya que era más fácil de cortar y dar forma los agujeros, aunque la madera contrachapada / balsa de madera o similar funcionaría muy bien. A continuación cortar el material a la medida, medir y lindo los controles en lo referente a su diseño y montaje mediante tornillos tantos necesarios asegurándose de que haga agujeros.
Paso 6:
-Conecte su synth DIY y usted debe ser bueno para ir. El diseño y trazado de circuito adicional depende totalmente lo que usted quiere lograr / cuánto tiempo o dinero que estés dispuesto a dirección. En mi caso estaba en un presupuesto y bajo una restricción de tiempo, dejándome así sin la posibilidad de arreglar algunas cosas simples como montaje la en y en / hacia fuera-se pone en el exterior de la caja, aunque esto no afecta a la funcionalidad general. ¡¡¡Que te diviertas!!!
