Paso 1: Diseñar el circuito de protección contra sobretensiones

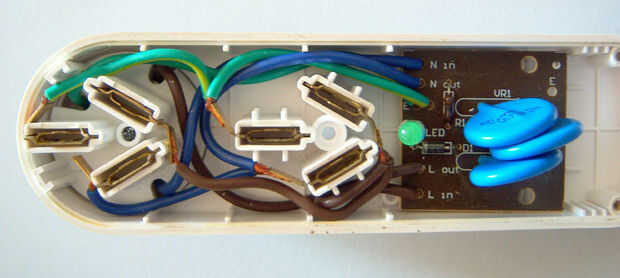

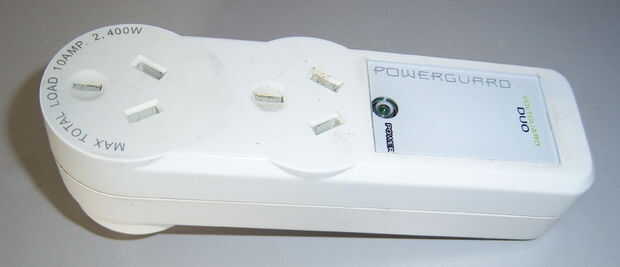

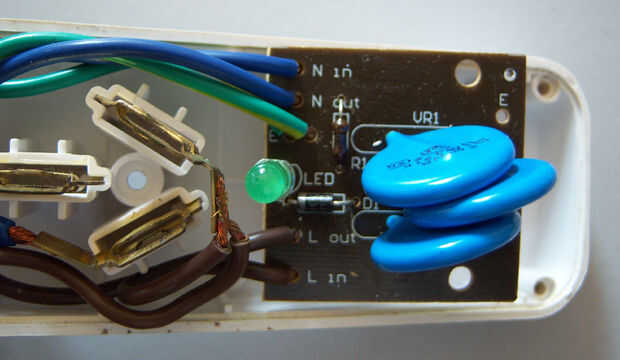

Era un novato fresco electrónica así que no tuve ninguna pista sobre lo que un circuito de protector contra sobretensiones será igual. Por lo tanto, decidí abrir el protector tenía y revise su circuito y ojala encuentre lo que se tiene que hacer.
Tengo que darle crédito a la ' ible wirter throbscottle con su ' ible fue capaz de revertir el circuito del ingeniero. Aunque esto es bastante un simple circuito para hacer siguió el camino (aproximadamente) el autor arriba mencionado (recordemos que era un novato fresco).

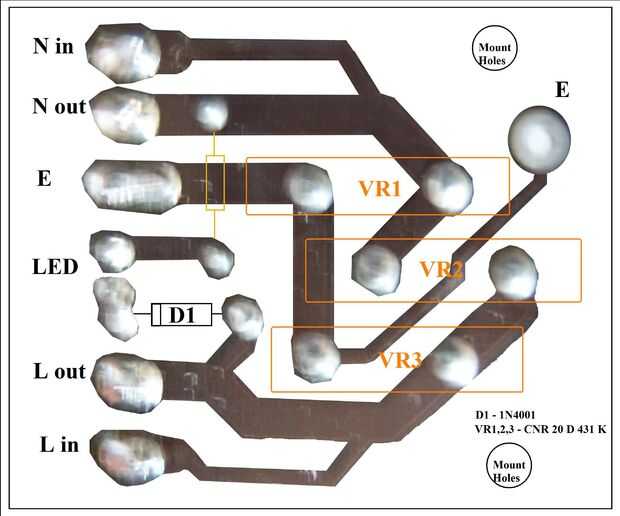

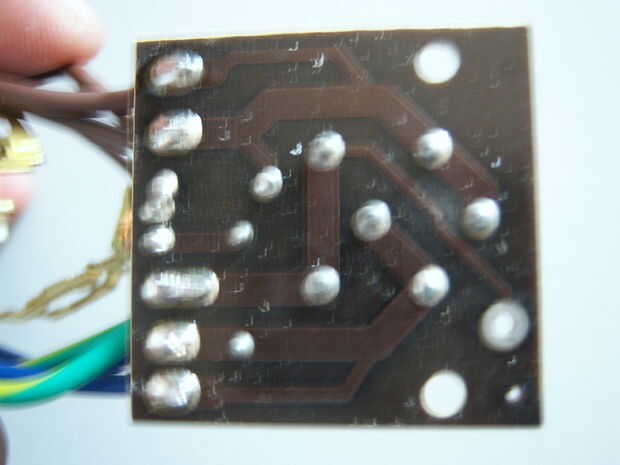

Usted puede ir a través de su instructivo de los pasos revertir la ingeniería de circuitos usando fotos del tablero del circuito real, la mejor parte es que todo ello puede hacerse uso de freeware.
La versión en pdf del circuito utilizado para este proyecto se ha colocado, así como el archivo .brd de eagle se une.

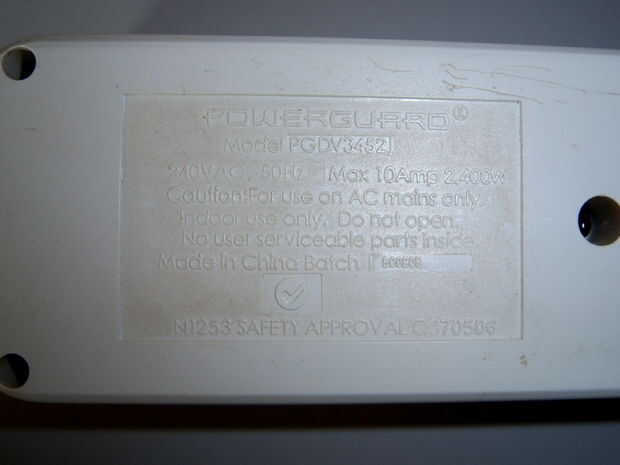

Especificaciones del circuito son de 240 VAC, 50 Hz, 10A Max, 2, 400W.
