Este sensor toma solamente unas horas para construir y se puede utilizar para detectar la presencia de incluso pequeñas cantidades de agua en el suelo. Conectar un timbre para proporcionar una alarma audible, o si tiene un controlador de Neptuno sistemas Apex, puede tenerlo alertará con un mensaje de correo electrónico o texto.
Cómo funciona: La idea detrás de este sensor es hacer un simple interruptor que se cierra cuando entra en contacto con agua. Dos alambres en un cable de altavoz sirven como los dos lados del interruptor. El cable se corta a intervalos regulares y a conectar con conectores de empalme a tope sin aislar. Estos conectores conducir señales eléctricas de los cables de cobre dentro del cable de altavoz al ambiente exterior, y por lo tanto, cada par de conectores es un interruptor que "detecta" la presencia de agua. Cuando un charco de agua entra en contacto con dos conectores crimp, actuales ahora puede fluir entre los dos hilos del cable del altavoz, el interruptor de cierre. Esta señal puede ser utilizada ya sea para activar un zumbador electrónico o introducirse en su controlador de acuario para hacer cosas como encender dispositivos o enviar un mensaje.
Prácticamente todo lo necesario para este proyecto que no sea el controlador de acuario (si usted decide usar uno) puede comprarse en una ferretería.

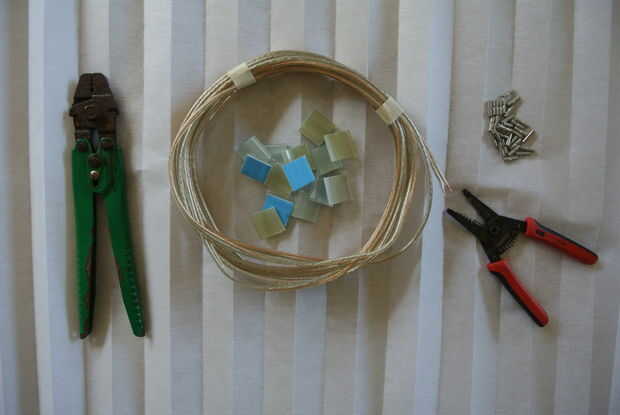

Materiales necesarios:
cable de altavoz de calibre 14 - consigue tanto como la longitud prevista del sensor. Elegí un alambre más grueso porque quería minimizar la pérdida de voltaje a través de los 20 pies que compré. Si usted planea en tener un sensor más corto, puede utilizar un calibre más delgado.

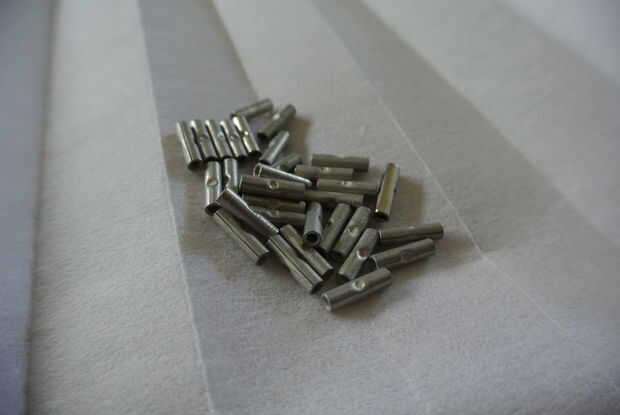

Uninsulated butt-empalme conectores - Compro 2 x el número de puntos donde desea el sensor para verificar para el agua - tengo 40.

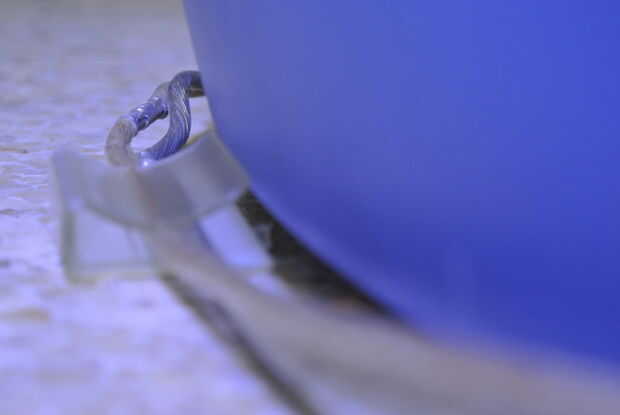

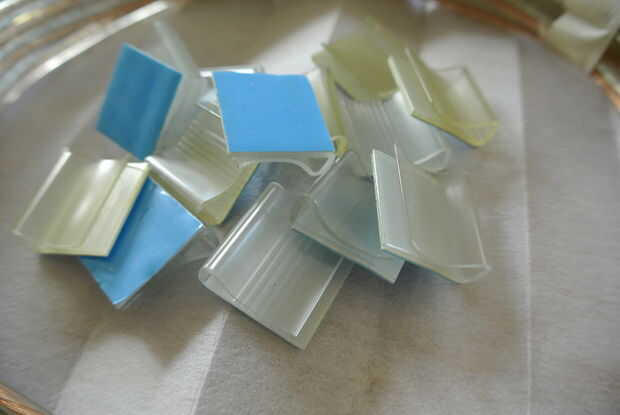

Clips de alambre - compra uno para cada par de conectores (20 en mi caso). Si vas a estas se establecen en el suelo, probablemente debe buscar sujetadores con adhesivo posterior.

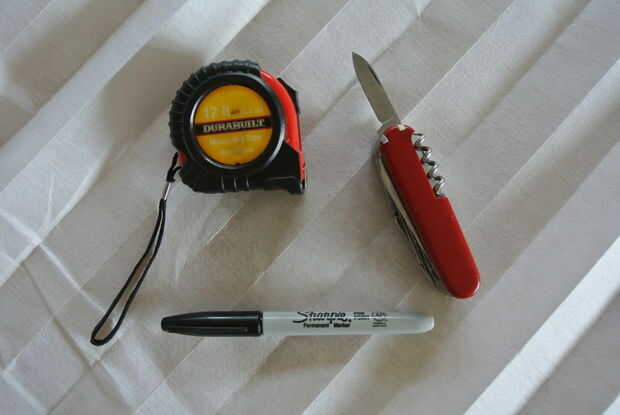

Herramientas necesarias:
Cuchillo - cortar aparte los dos hilos de cable de altavoz.
Herramienta de engaste
Pelacables - puede utilizar el cuchillo para esto si no tienes un pelacables.
Pluma
Cinta de medición
Circuito de alarma:

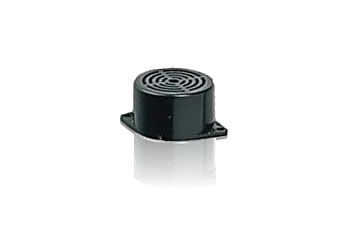

Timbre electrónico (como Radioshack artículo 273-071), batería de 9V y alguna manera de conectar los cables (soldadura y cautín o conectores crimp aislado)
O

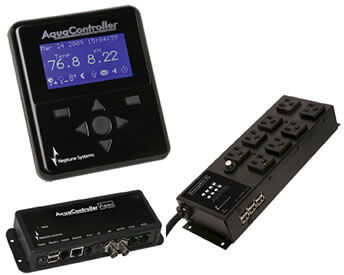

Neptune Systems Aquacontroller ápice y Entrada-salida Breakout Box (la caja no es necesario, pero conveniente)
