Super Mario Bros Warp Pipe sonido efecto higiénico Touch Sensor (3 / 6 paso)

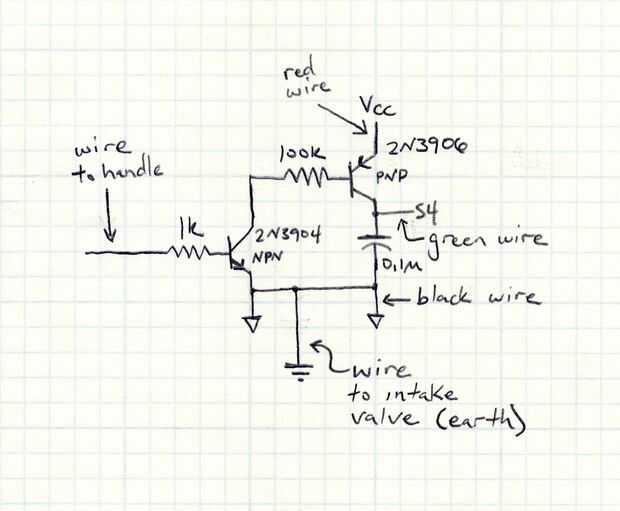

Paso 2: Circuito de toque

Hay muchas maneras de sentido tacto pero para mantenerlo simple utiliza una especie de circuito par de Sziklai para detectar el campo eléctrico estático que está presente en nuestra piel casi todo el tiempo. Si estás familiarizado con la serie triboeléctrico sabrás que piel humana toma una carga positiva cuando está frotada por algunos de los materiales utilizados para hacer ropa. Esta carga positiva se utiliza para activar un transistor de NPN que se convierte en un transistor PNP que cambia el voltaje de la batería de la cadena dominante al pasador el efecto de sonido de IC. El condensador impide que el circuito de rebote para que el efecto de sonido IC sólo se activa una vez. La resistencia de 100 k limita la corriente a través de la base del transistor PNP y la corriente de reposo debe parcialmente en el transistor NPN. La resistencia de 1 k se supone que limite la corriente base del transistor NPN y los altos voltajes de la electricidad estática en la base pero no estoy seguro de cuán necesario es realmente. Creo que debe salto alto voltaje en la resistencia de 1 k como si incluso por lo tanto no, pero el circuito funciona mejor con él en la. Comentarios sobre cómo mejorar el circuito de tacto están muy agradables.
