Super linterna MINI Altoids impresionante (4 / 7 paso)

Paso 4: El cableado

Este es un paso complicado debido a que está trabajando en una pequeña área, use sabiamente sus componentes.

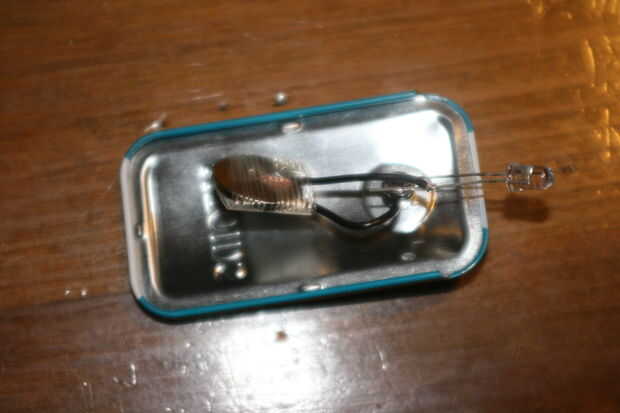

Comience por colocar dos pequeños trozos de alambre de conexión a los cables en el interruptor. Un trozo de alambre, para cada cable en el interruptor. No hace mucho tiempo porque sólo provocará más problemas al intentar caber hacer que cabe todo. (Véase la segunda imagen para estimar la longitud del cable a usar)

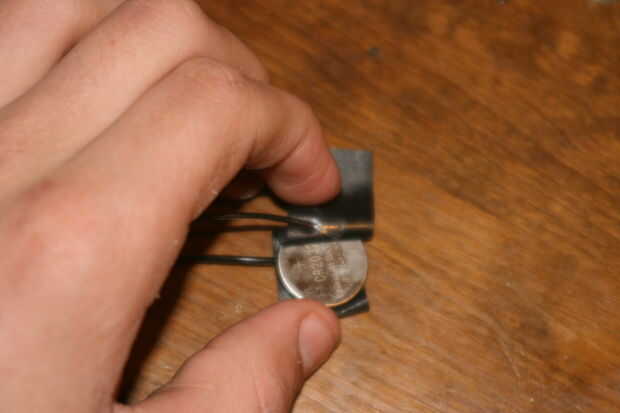

A continuación, obtener su cinta adhesiva, un trozo de alambre de conexión y su batería de 3V la moneda. Tomar el trozo de cable de conexión y cinta adhesiva en el lado (-) de la batería de la moneda. Ahora, con una de las piezas de conexión cable conectado al interruptor, tome ese cable de conexión y conectar (+) de la batería de la moneda.

Así pues, ahora usted debe tener interruptor en su lugar, uno de los cables del interruptor derecho al lado positivo de la batería de la moneda, mientras que el otro actualmente no está conectado a nada, sin embargo. La batería de la moneda debe tener un cable conectado al (+) lado y uno al lado (-). ¿Todo listo? OK, ahora vamos a conseguir el LED.

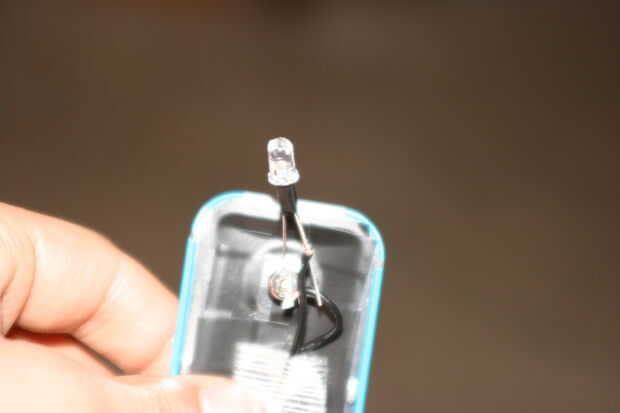

Con su LED, desea que el cable más largo para conectar (+) cable de conexión de la batería de la moneda. El cable más corto del LED es el cable (-), por lo que este soldado o conectado al cable de conexión actualmente independiente del interruptor.

Desde luego, puede utilizar una resistencia, pero ya que no es mucho voltaje, no hace demasiado daño. Además, haría más difícil de encajar en la lata en el largo plazo.

OK, esto puede ser un poco confuso, por lo que se suman.

  • El conmutador tiene dos
  • Tiene dos pedazos de alambre de conexión de los cables
  • Uno de los cables va al lado negativo de la batería de la moneda
  • El otro va al cable negativo en el LED
  • El cable más largo del LED tiene un pedazo de cable de conexión conectado a ella y el (+) de la batería de la moneda.

Probarlo: Pulse el interruptor para ver si se enciende. Si no es así, asegúrese de que todas sus conexiones de soldadura se unen, asegúrese de que no conduce toque entre sí y asegúrese de que la batería aún funciona.
