SUMO: Smart pulso Monitor (un bajo coste Smart ECG) (1 / 4 paso)

Paso 1: Configuración del Hardware.

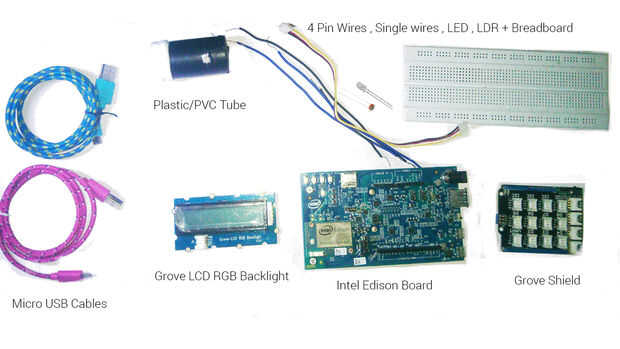

Materiales necesarios:


  1. Placa Intel para Edison [ comprar ]
  2. Grove RGB LCD contraluz [ comprar ]
  3. Grove 4 perno AWG cables [ comprar ]
  4. Protoboard [ comprar ]
  5. LDR (fotorresistencia) [ comprar ]
  6. LED blanco [ comprar ]
  7. Solo/Jumper cables [ comprar ]
  8. Tubo de plástico/PVC
  9. 10 k y 220 Ohm resistencias [ Comprar aquí ]
  10. Protector Base Grove [ comprar ]
  11. Cables micro USB (2 X) [ comprar ]


Creación de piezas de Hardware:


  • En primer lugar es necesario fijar el escudo de la Base de Grove en el tablero de Edison.
  • Luego, conecte el módulo de LCD 16 * 2 con el conector de C 12 en el escudo de Arboleda.
  • A continuación, usted necesita tomar la LDR, y soldar dos cables a los dos cables de la LDR.
  • Entonces, usted necesita sacar un LED blanco y luego Solde un resistor de 220 ohmios a la + ve conductor del LED.
  • A continuación, usted tiene que soldar un cable al cable abierto de la resistencia que se suelda a la + ve conductor del LED.
  • Entonces, usted tiene que soldar otro cable al cable del LED - ve.
  • Ahora, el tubo hueco cilíndrico y dos agujeros paralelos unos a otros o 3D impresión un tubo mirando el diseño 3D a continuación
  • En uno de los orificios perforados fijar el LED de tal manera que la lámpara está dentro del tubo y luego en el otro agujero fijar una LDR que la mano puede colocarse entre el LDR y lo LED.

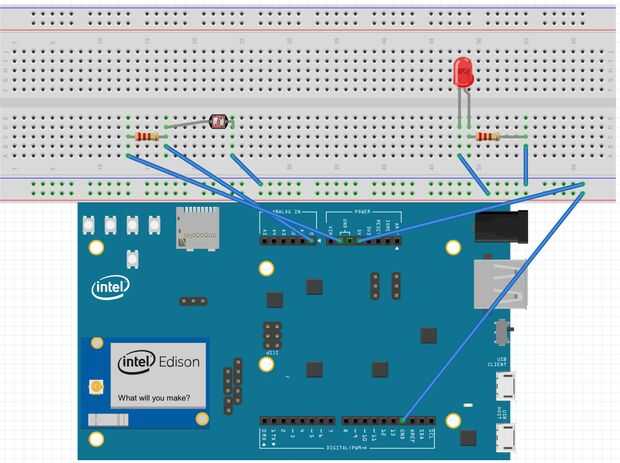

  • Ahora, conecte los cables del unido a la LDR, como se muestra en la imagen del circuito anterior.
  • A continuación, conectar el + conductor ve el LED a 5V y - ve plomo del LED a tierra como se muestra en la imagen del circuito anterior.
  • Puede ver el diseño en 3D a continuación, asegúrese de que modificar el modelo para que coincida con la dimensión de su dedo!
  • ¡ Yay! Haya terminado con la configuración del hardware, puede ver una configuración detallada y divertida en la siguiente sección. :)

Nota útil:

  • Cuando estuve probando SUMO, inserté mi dedo índice dentro del tubo. Te sugiero que utilices el dedo índice.
  • Al diseño del tubo Asegúrese de que tiene suficiente lugar para los dedos encajan, la anchura media del dedo índice es: 4 cm


Diseño 3D de SUMO dedo titular:
