Paso 13: Para servicios especiales

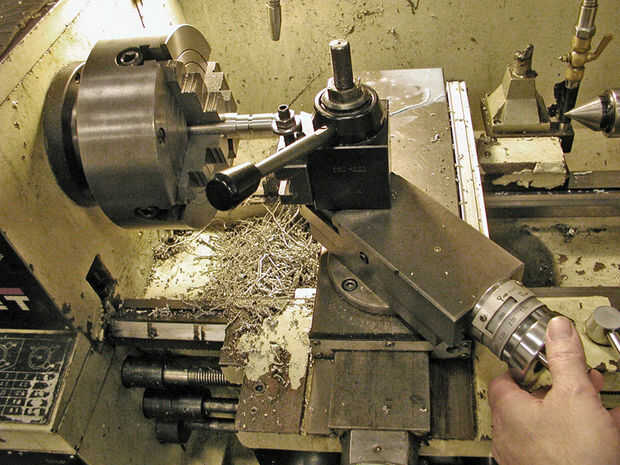

La corredera compuesta es la parte del carro del torno que se sienta encima de la diapositiva cruzada. Como el poste de la herramienta, puede girar; Hay dos tornillos en la base, junto con un anillo marcado indicador que le permitirá establecer a un ángulo específico.
45 grados es de derecho para la primera operación. Y convenientemente, esta es la posición normal de la diapositiva compuesta. Usted tendrá que desbloquear la diapositiva para su uso; hay un tornillo en el lado de la misma.
Gire el poste de la herramienta hasta que quede alineada con la diapositiva compuesta, luego ajustar la travesía y cross feed para acercar la herramienta hasta donde quieras el corte para empezar. Ahora seguro el carro, detrás del compuesto deslice ligeramente y encender el torno. Use la rueda compuesta en esta ocasión, para ejecutar la herramienta ligeramente en el trabajo. Observe que no hay DRO para esta operación. En el caso del radio de la nariz, hacerlo sólo por el ojo.

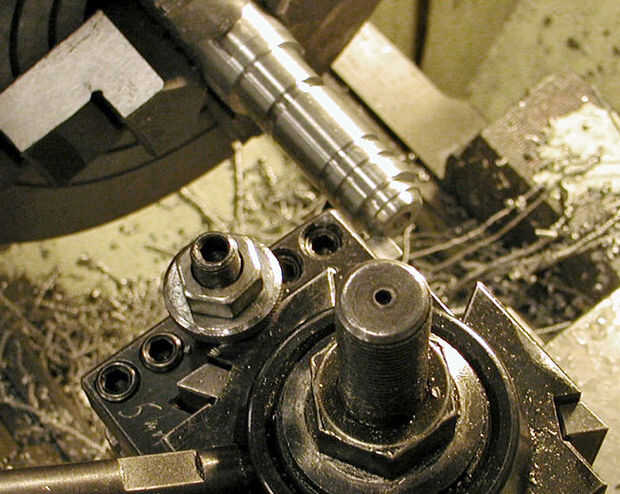

Se dispone de herramientas de radio de McMaster-Carr. También es posible cortar un radio usando un poco ordinario, mediante cualquier manipulación simultánea de ambas ruedas, o girando el poste de la herramienta. No eligió ninguna de esas opciones, pero en su lugar utiliza la esquina de la muela para hacer mi propia herramienta de radio.
Usted puede conseguir chapas de acero de alta velocidad (también conocido como acero de herramienta) de los sospechosos habituales, o re-puede moler un poco roto o usado. O el talón de una perfectamente buena herramienta, como lo hice. Teniendo el radio en un extremo no duele al final de corte primario en todo. Otra vez, esta clase de improvisación puede no ser adecuada para el trabajo de producción de una pieza de acero, pero para tomar un 16 de una pulgada un trozo de aluminio suave es suficiente.

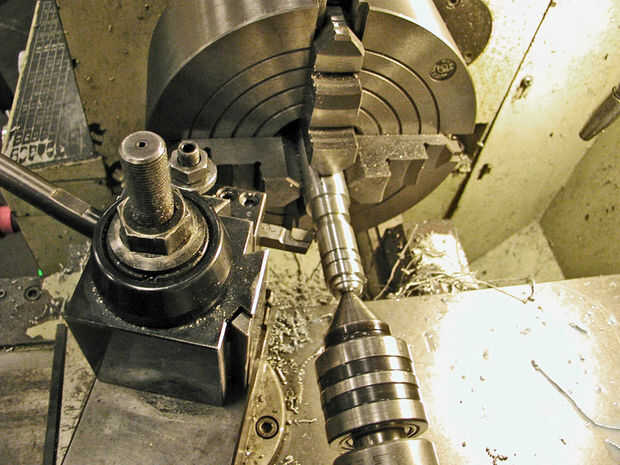

El corte siguiente es poner el ángulo. Para ello, establecemos como si, salvo que la broca se alinea con la diapositiva compuesta en lugar de ello, y la diapositiva compuesta se encuentra en el ángulo deseado para la forma cónica que estamos cortando. Después de eso es como girar, excepto que después de utilizar la diapositiva cruzada para hacer la herramienta en el trabajo la cantidad deseada, gire la rueda deslizante compuesto en lugar de la rueda de la travesía longitudinal (aka en lugar de atravesar el carro).
No tengo una buena forma de medir esos recortes, excepto to marcar la pieza de trabajo en tinta y evitar llevar los recortes a través de la Cruz hasta el borde de corte finalmente toca la marca de tinta en la pasada final de la alimentación.
