Steampunk reversa máquina Peltier (aka el ambientador de sala de electro-mecánicos) (3 / 5 paso)

Paso 3: Transferencia térmica y el disipador de calor de enfriamiento.

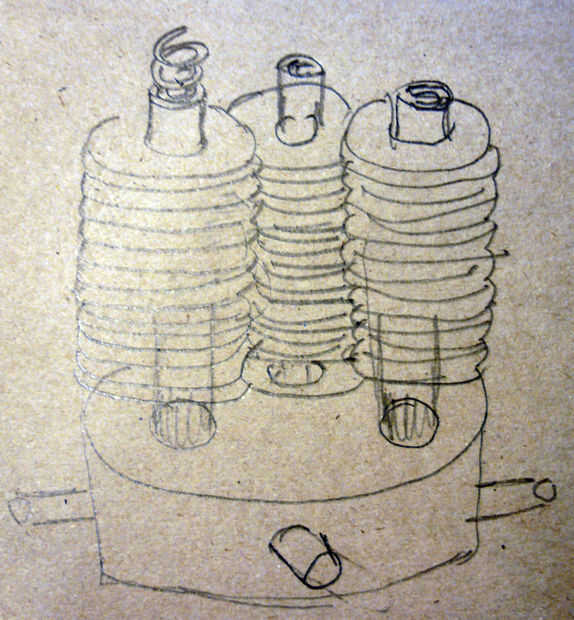

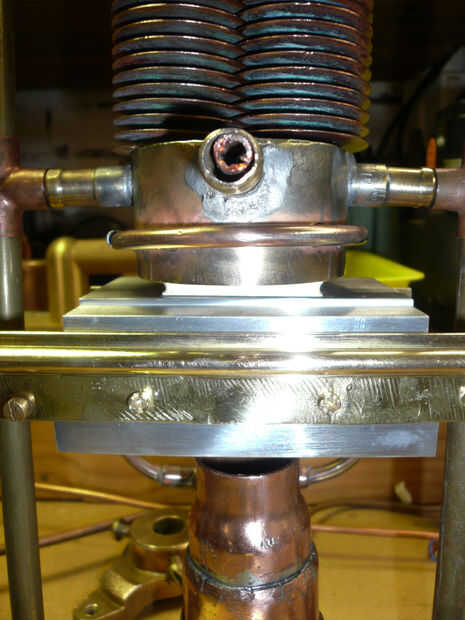

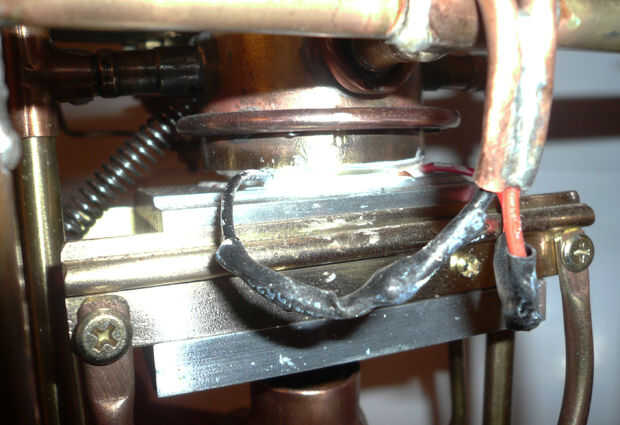

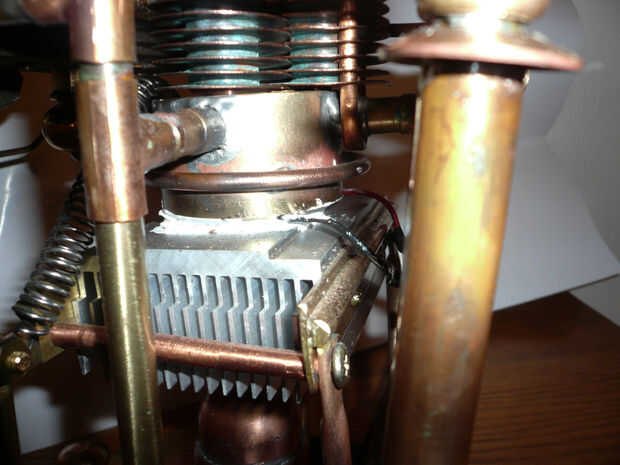

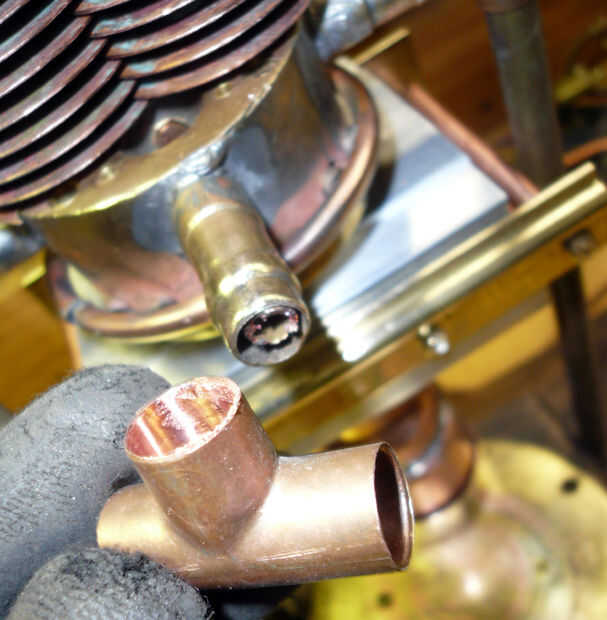

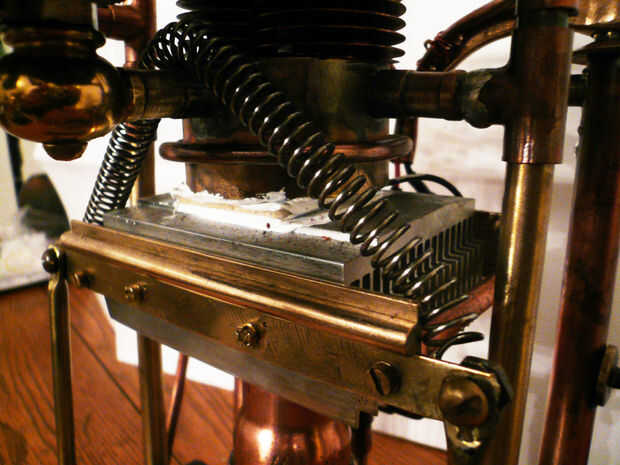

Este es el centro y corazón del dispositivo. He utilizado un disipador de aluminio para suministrar calor e interpuesto un dispositivo de acoplamiento térmico Peltier, con un montón de pasta térmica entre la superficie pulida de este disipador de calor inferior y la base pulida de mi disipador de refrigeración casera. Para hacer esto último, empecé con un grueso bloque de bronce, que originalmente había sido un centro de distribución de gas de 4 vías, creo. La superficie tenía 4 orificios grandes, aburridos, cada uno de aproximadamente 1/2" de diámetro y hacia fuera en uno de los brazos de cuatro salida de ofd lados el distribuidor líder. En estos orificios de 1/2 pulgada, colocó tubos de cobre y suerte quiso que, el diámetro exterior de estos tubos de cobre montado justo en el centro de los núcleos de intercambio de calor del radiador de carro viejo. Simplemente corte los núcleos hasta una longitud adecuada y colocar sobre los tubos de cobre suelda a la base de latón. Cada tubo de cobre central lleva una bobina adicional de tubería de cobre muy fina, todos diseñada para ayudar a mecha calor lejos de la placa base de latón tan eficientemente como sea posible.
