Steampunk ESP8266 Internet con reloj utilizando el IDE de Arduino (8 / 9 paso)

Paso 8: Cómo funciona - contando el tiempo.

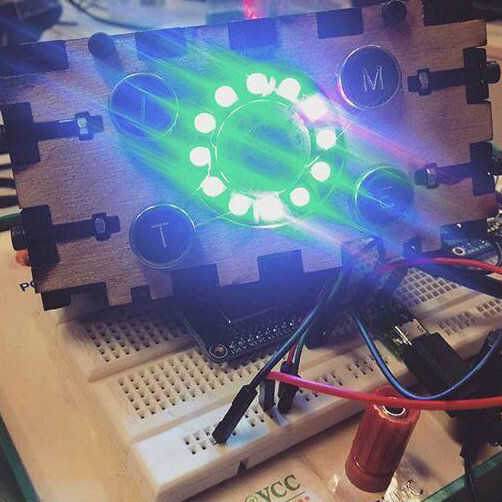

El anillo de NeoPixel tiene 12 luces - de numerados del 0 al 11 en el código, pero se puede considerar como 1-12 en un reloj con la "12" en la posición superior.

El reloj es razonablemente fácil de leer - su esencialmente un fondo azul con morado "12" luz en la parte superior. Las otras luces son prácticamente numerados 1-11 como una cara de reloj real.

Las NeoPixels luz como colores diferentes para indicar la ubicación de cada "mano" en el reloj.

Deja de decir sus 4:57.

La manecilla de las horas es verde - debe poder leerlo de la esfera del reloj. En 4:57 la cuarta luz es verde indicando sus cuatro-algo las

El minutero es de color rojo - que se mueve cada 5 minutos... 4:05, 4:10, 4:15 y así sucesivamente. En este caso la luz hora "10" estará... En el reloj real apuntaría la manecilla de los minutos en el "10" en 4:55.

La mano de minutos es de color amarillo y las pistas de cualquier minutos adicionales. En este caso las manos de verde y rojo decir 4:55 - por lo que habrá que 2 "minutos" encendido para arriba - luz "1" y "2" - para indicar los 2 minutos adicionales para añadir a 4:55 - que lo hace en 4:57.

La segunda mano es de color naranja y se mueve cada 5 segundos alrededor del reloj - de 1 a 12.
