Paso 4: Mesa
La mesa fue hecha desde un 36" Pino redondeada (comprado en Home Depot aquí) y las piezas de los paneles de estrella de la muerte fueron hechas de mdf de 1/4". Los bordes de la parte superior ya se redondearon encima cuando lo recibí, pero se redondearon en forma inconsistente, y terminé tener que los cantos a mano.

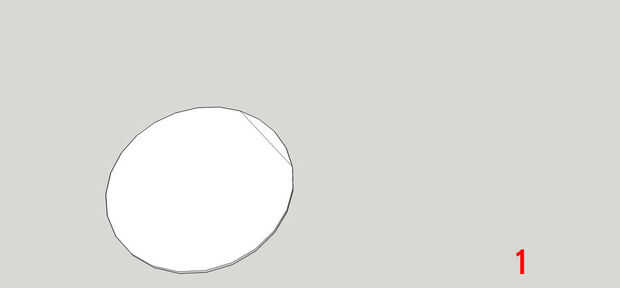

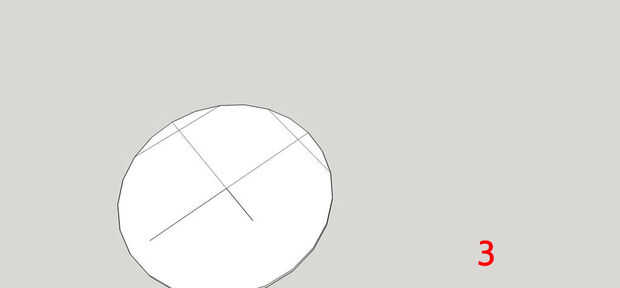

Antes podía bucear en mis delantales y esquinales de posicionamiento y colocación de mi plantilla de estrellas de la muerte, primero necesita encontrar el centro de la parte superior. Para hacer esto, señaló a un acorde de un extremo de la parte superior otro borde (1). Mide la longitud de este acorde, a la mitad de esa longitud para encontrar el centro y dejó una marca en el centro. Entonces dibujé una línea a través de este centro marca perpendicular a la cuerda (2). Repetí este proceso en otro lugar en la parte superior, y donde se intersectan dos líneas perpendiculares era mi centro (3). Perforó un pequeño orificio en el centro (se llenaría más tarde con masilla) por lo que podía ver desde la parte inferior de la parte superior y a trazar mis delantales y postes esquineros. Yo sobre todo comentar la posición de los delantales en la parte superior de la tabla, simplemente moverse un poco a la vez y comprobar la distancia de cada poste de la esquina hasta el borde hasta que cada distancia era la misma. (Las medidas exactas para centrar los delantales están en el modelo de sketchup, pero me daba pereza). Cuando yo era feliz, reprimieron los delantales con algunas abrazaderas de pellizco y bolsillo los atornillados a la mesa. Desenroscarles, escribió que algunas claves de registro en la mesa y esquina post tops (1 en la parte superior a 1 en el poste de la esquina, 2 en la parte superior a 2 en el poste de la esquina, etc...) para que todo se alinee detrás durante el reensamblaje y entonces establecidos para la plantilla de estrellas de la muerte.

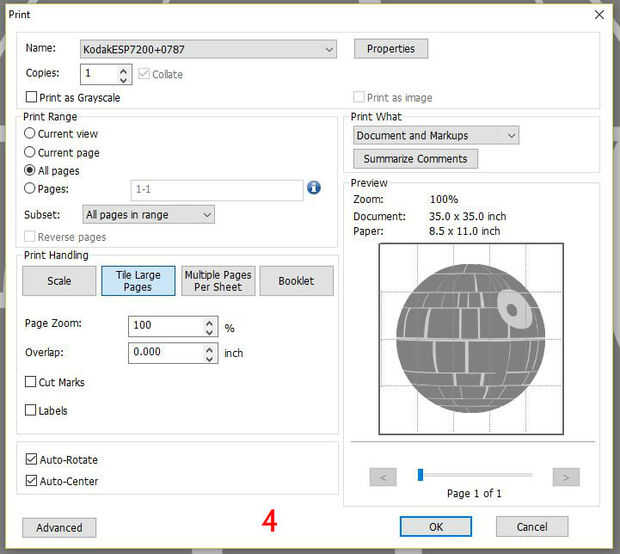

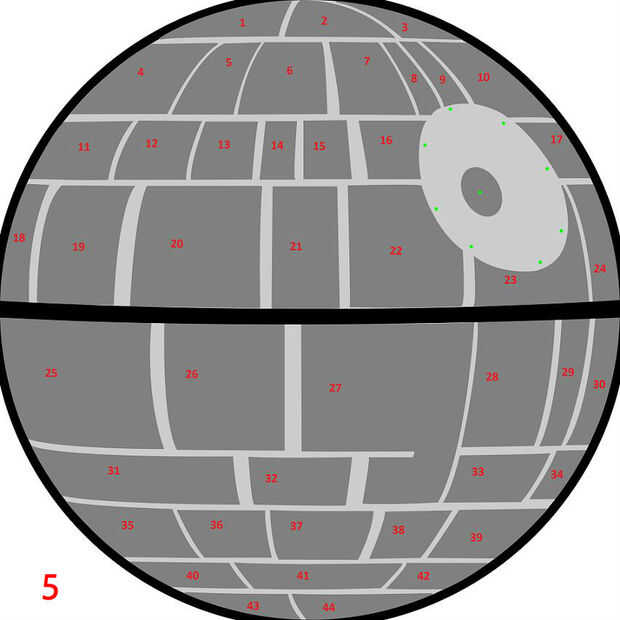

La plantilla para el diseño de la estrella de la muerte se hizo utilizando Inkscape. He exportado el archivo a formato pdf (incluido aquí) e impreso el pdf utilizando Foxit Reader, Foxit Reader permite para imprimir azulejos a escala completa. I definir los parámetros de zoom de 100%, sin superposición, auto rotar y centro y baldosa de impresión (4). Una vez que las páginas fueron impresas (terminé con 20 páginas), recorte la plantilla (yo corte la plantilla entera, no los paneles individuales - que viene más adelante) y con cinta los bordes para formar una plantilla completa. Cada uno de los paneles, contados a partir de la parte superior izquierda, va derecho y entonces a partir la izquierda con cada nueva fila (5). Debe haber 44 paneles en total.

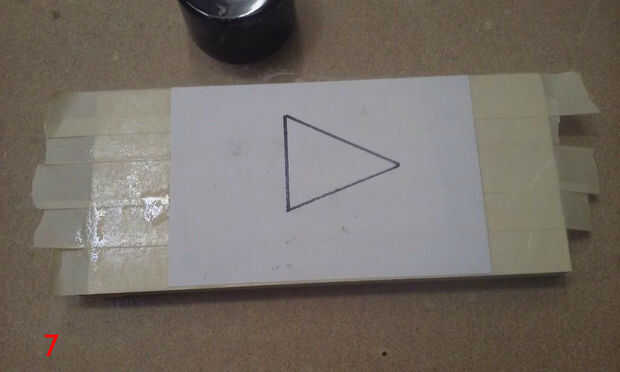

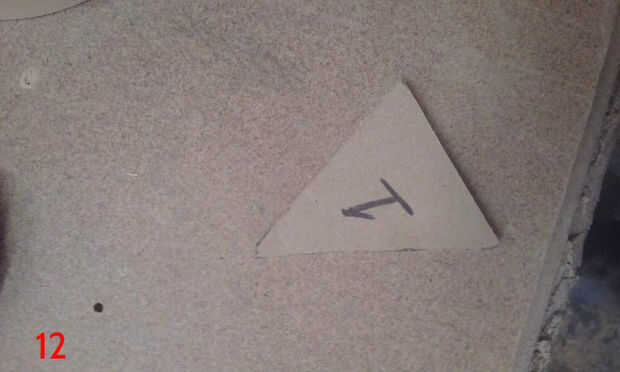

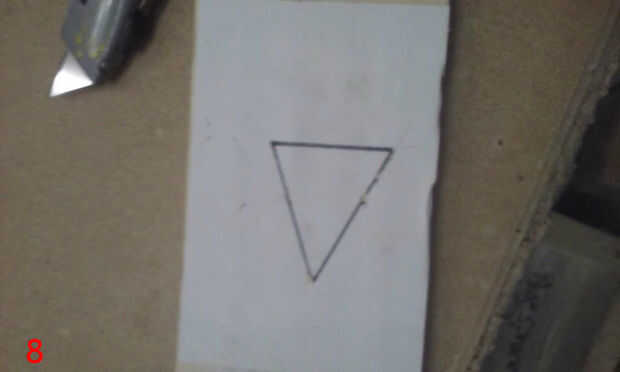

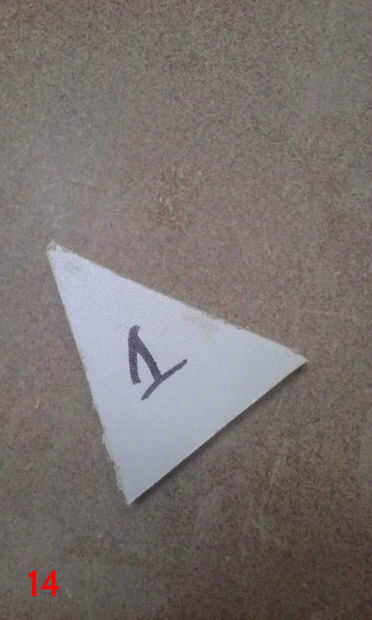

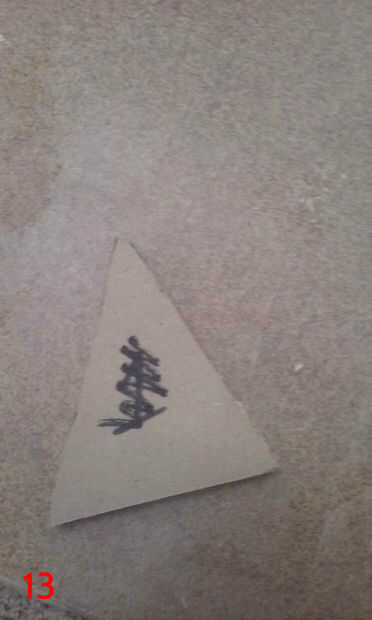

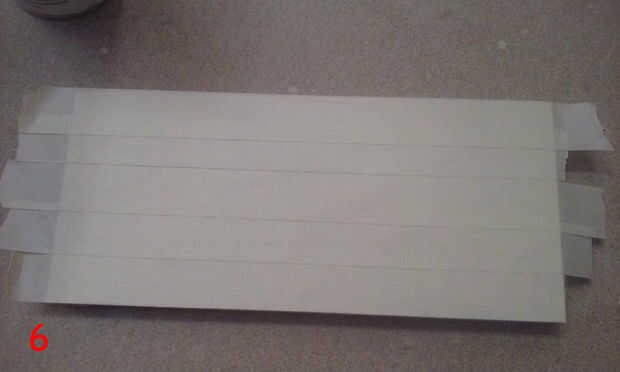

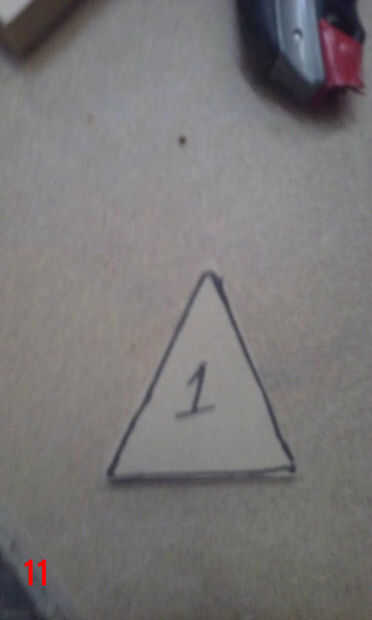

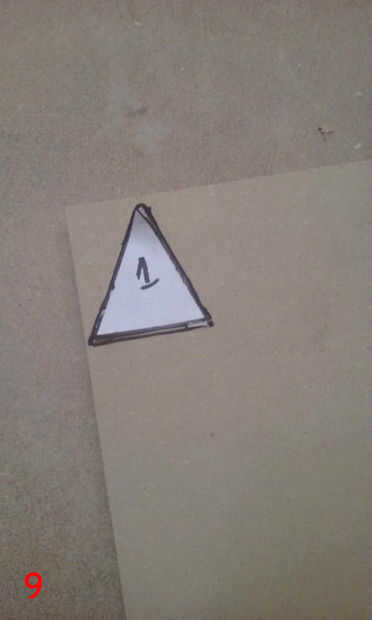

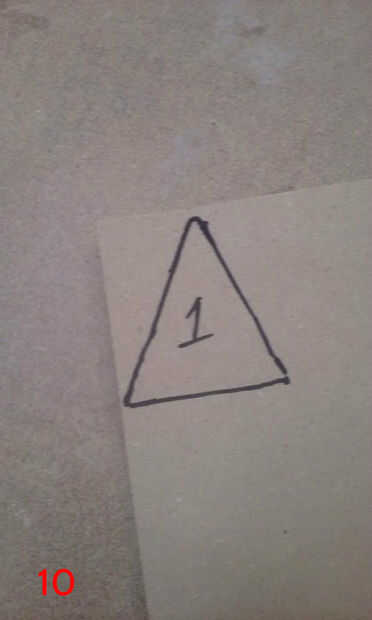

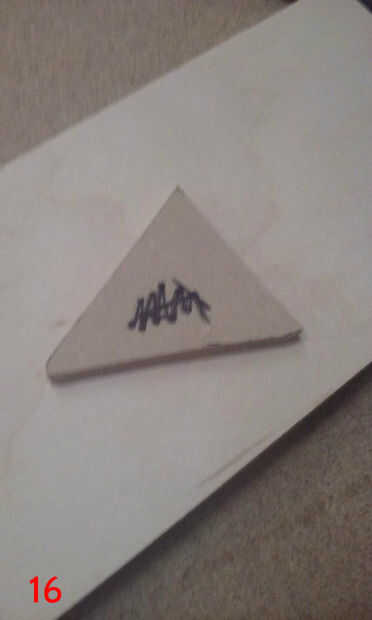

Para poner la plantilla para arriba sobre la mesa, primero grabado sobre toda la tabla superior con cinta de enmascarar de 3". Luego usé el orificio central que perforado anteriormente y un compás improvisado (hecho de un clavo de acabado, algunos restos de madera y un lápiz) situado a un radio de 17 1/2" para dibujar un círculo de 35" en la cinta de enmascarar. Esto sería los confines de la plantilla. La plantilla se dibuja a 35" de diámetro, por lo que el tablero terminado tendrán 1/2" saliente todo. He utilizado adhesivo en aerosol para fijar la plantilla a la cinta de la parte superior. Una vez que la plantilla fue adherida a la cinta, usé un cuchillo X-acto para cortar alrededor de cada panel individual del diseño estrella de la muerte, asegurándose de que al excavar en profundidad, como las líneas de corte en la parte superior sirven como guías de borde más adelante cuando los paneles estaban siendo pegados en. Corte el óvalo de super laser, porque el circuito del LED está empotrado en la parte superior de la tapa de tabla y cubierta por un panel de 1/4"(el óvalo de super laser). Una vez que terminé de corte alrededor de cada panel y el óvalo de super laser, peladas cada trozo de panel, asegurándose de conservar la cinta y había pegado sobre un mdf de 1/4". Había trazado alrededor de cada pieza del panel en mdf y escribió el número correspondiente en el mdf también. Después bruto cortar los paneles en la sierra y arena a tamaño de la lijadora de banda. Una vez que se recortan los paneles, rayar el número en la cara y escribir en la parte posterior. Así se podrá decir qué número panel es después de lijado y pintura. (Todo este proceso si cubre en fotos 6-16, con la forma de un triángulo).
La placa de circuito es probablemente la parte más ambigua de este proyecto, ya que depende totalmente la forma del tablero oval super laser. utilicé cloruro férrico para grabar mi diseño de circuito, haciendo un DIY de circuitos impresos. Puede encontrar más información sobre este método "Circuitos grabado con cloruro férrico y el tablero de pc".

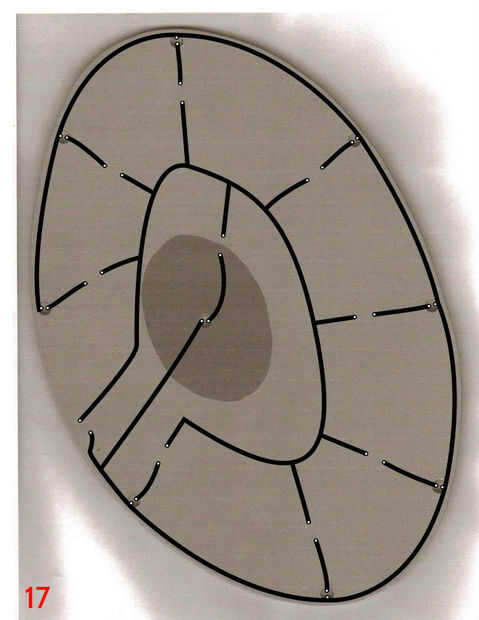

Empecé echando un vistazo donde quería mis LEDs en el panel y los orificios perforados para ellos con un 1/4" bits. Áspero corté un tablero de PC de cobre de 1/16"(comprado en Amazon aquí) a la forma del panel, con cinta al panel y lijar al ras de los bordes. Después de esto, hice un escaneo del panel e importados la exploración en Inkscape. Hice un archivo de Inkscape de la distancia entre mi LED ánodos y cátodos (incluidos aquí) por lo que pude centro de los LEDs en los agujeros de 1/4 perforé. Saqué mi diseño de circuito sobre el panel (17), elimina la exploración del panel desde el archivo y luego imprimir el diseño del circuito utilizando una impresora láser. Si utilizas una de inyección de tinta, no transferencia de la imagen del circuito. Limpié la placa de pc con scotch brite y luego se transfiere el diseño del circuito a la placa de pc usa una plancha. Me ha tocado las áreas que no transfiera con un rotulador y luego grabado con circuito con cloruro férrico (compra aquí) estableciendo el Consejo de pc en una tina llenada con el producto químico. Después de 24 horas, sacó el tablero. I limpiar el toner/rotulador con alcohol desnaturalizado y luego taladrar los agujeros para los plomos de mi resistencia y LED Ánodos/Cátodos con trozos de placa de circuito (compra aquí). Utiliza 9 LED 5mm verde (compra aquí) en mi circuito y usar una caja de la batería 3xAA (compra aquí) 4.5 V en el circuito (cada pila AA es de 1.5 V, 3 conectados en serie es 4,5 V). La caja de batería llegó con un interruptor! Usando esta calculadora de LED circuito, encontré la calificación de ohm resistor que necesitaba. El circuito está diseñado para que los LEDs están conectados en paralelo, serie no. Con un voltaje de la fuente de 4,5 V, un 2.2 tensión y una corriente delantera 18mA, pude saber que necesitaba resistencias de 150 ohmios 1/4 watt (compra aquí). Los LEDs que utiliza pueden ser maximizados en 20mA o 22mA, pero opté por ejecutarlos en la 18mA por lo que son un poco más dévil. Así que duran más y no ciegan. Luego de conectado mi circuito según mi diseño (el círculo interno es positivo, negativo es el). Lleno de cualquier roturas en el circuito por soldadura en algunos cables. No cable en el soporte de la batería, como se alimenta a través del fondo de la tabla. Pruebo el circuito aunque manteniendo caliente en el positivo y la tierra en el negativo. ¡ Un éxito!
El hueco de la tapa de tabla que alberga el circuito y super panel oval laser se enrutó hacia fuera a 1/2" de profundidad, usando un router con una 1/2" broca de corte. He utilizado las líneas que deja en la tabla de cortar el óvalo de super laser con el X-acto cuchillo como guía y ajuste como sea necesario para que la placa de circuito y oval laser super panel de ajuste. Después de la hendidura se enrutó taladré un agujero en la parte inferior de la misma en un borde, por lo que los cables de la caja de la batería podrían ser alimentados a través de. Después de esto se hizo, ya era hora de pintura!
