Star Trek USS Enterprise Phaser rojo camisa (2 / 7 paso)

Paso 2: Mod el Lazzors...

Necesita calcular hacia fuera cómo extraer los módulos de láser de los punteros láser.

Porque eran un hallazgo a la tienda del dólar, recogí algunos porque siempre necesita un repuesto cuando piratería electrónica de importación.

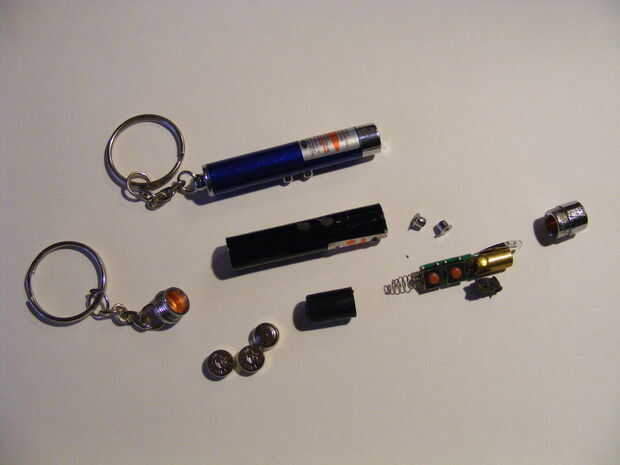

La parte posterior atornillado encendido para el compartimento de la batería.  Yo pude extraer sólo el tubo separador negro.

Mirando dentro, asumí que el bisel frontal podría haber sido atornillado en también.

Había un pequeño trozo de espuma que la pequeña placa de circuito hasta los tapones de plástico hat botón.

Agarró el tubo del bisel y del cuerpo con 2 alicates para girar hacia fuera el bisel frontal.  El bisel frontal sólo se saldrá directamente.

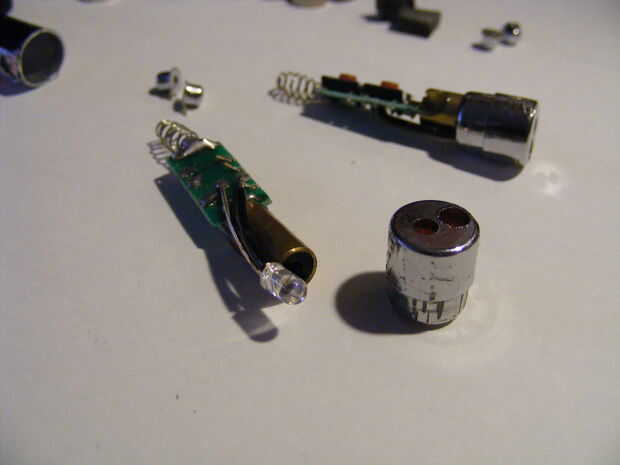

Había torcido el circuito rompe la conexión con el módulo de láser de latón. Había destrozado éste primer.

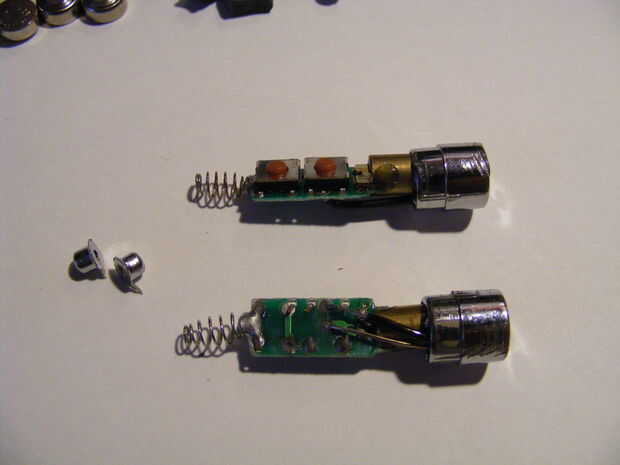

Pude sacar directamente los siguientes módulos de dos láser.  Tienes que pulsar las tapas de botón en el tubo para que se deslice hacia afuera con la placa de circuito.

Una vez que las placas de circuito hacia fuera, usted necesita averiguar cómo funcionan,

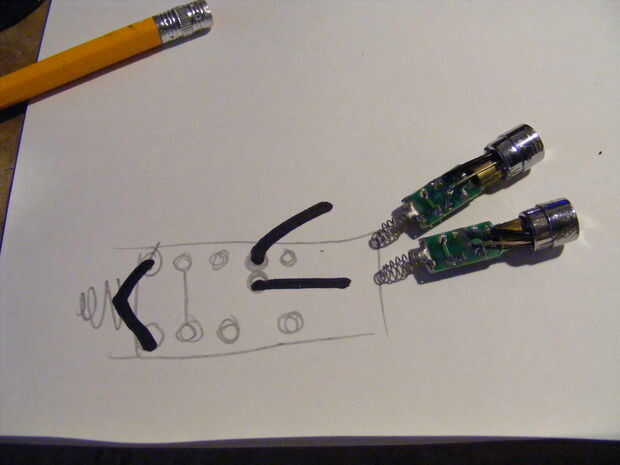

Dibujar un diagrama en donde el poder va a.  Puesto que vamos a sustituir las pilas de moneda con un paquete de baterías y reubicar los interruptores, es necesario recordar cómo todo estaba conectado.

Tiempo para romper el lechón de la soldadura.  Desoldar los interruptores y retire el resorte de contacto de la batería.

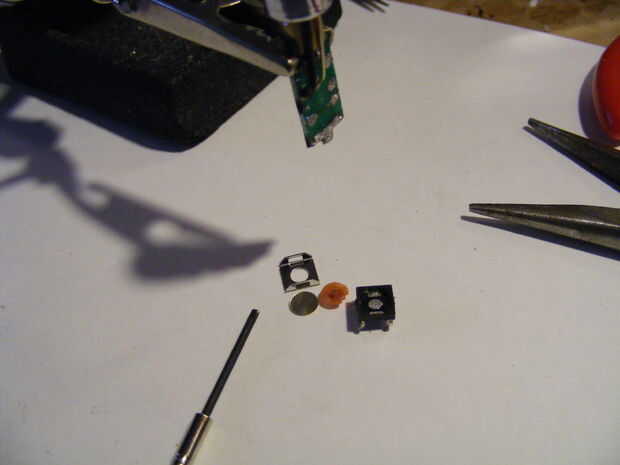

Había intentado de desoldar un interruptor táctil agarrándolos con alicates de punta delgada.  Tiré el interruptor aparte agarrando el camino equivocado. Bueno pude poner juntos.  Electrónica barata tiene partes baratas.  La calidad de la soldadura las mercancías de importación barato uso es atroz y real duro salir limpiamente.  Aplicar demasiado calor y los rastros de circuito tirón del tablero.  Ir tan fácil en la fase de demolición.

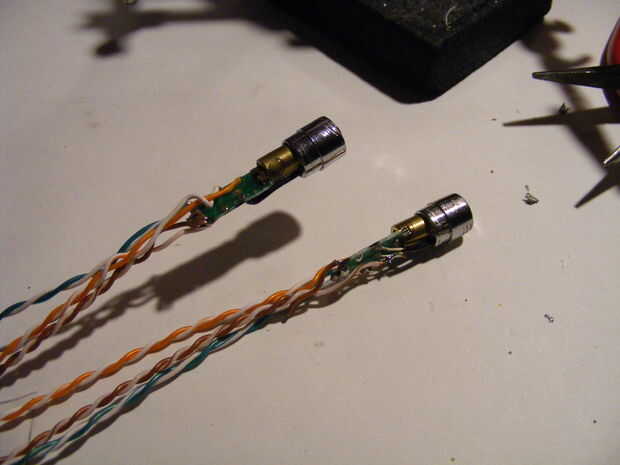

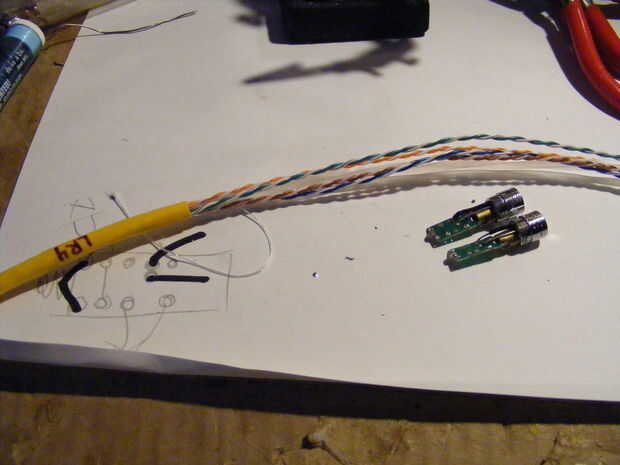

Sólo usé un trozo de cable ethernet cat 5e como mis cables de extensión para los interruptores.  Tiene 4 código de colores pares torcidos que hace gran uso para el arnés de cableado.

Extender los interruptores y las conexiones de alimentación.
