Paso 3: Cómo el timbre inalámbrico funciona
PRECAUCIÓN prueba electrónica mientras en o incluso acaba de conectar puede ser peligroso! Desconecte el timbre antes de desarmarla! Inicio hackings cosas que llevar las baterías y trabajan su camino hasta alta tensión electrónica AC!

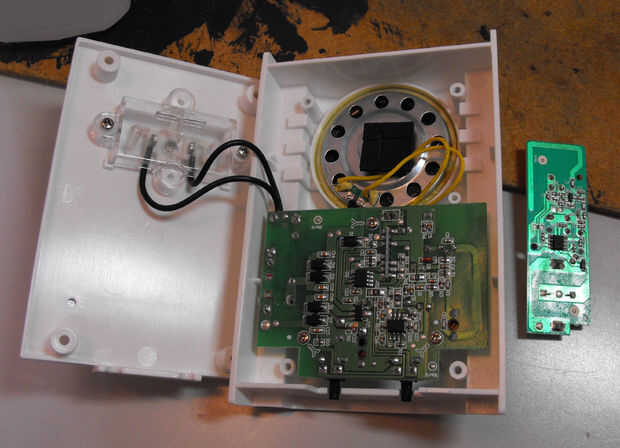

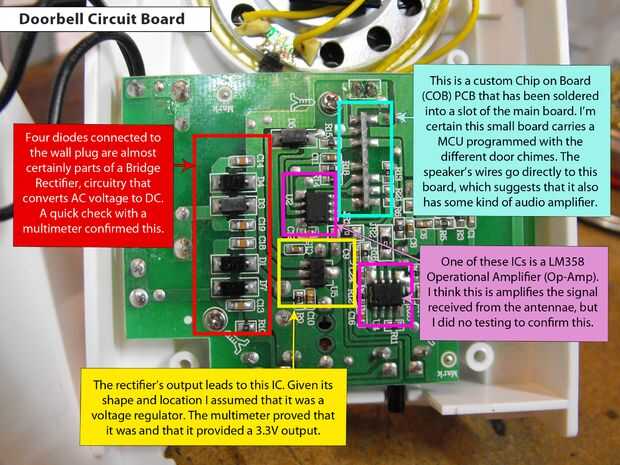

El interior de la puerta consistió en una placa de circuito y un altavoz. Lo primero que fui buscando en este foro fue su fuente de alimentación. Como se puede ver en la imagen, hay cuatro diodos grandes en un lado que están conectados a las clavijas de enchufe de pared de AC. Este es un arreglo de diodo muy común conocido como un Puente rectificador , que convierte el voltaje de AC a DC.
Ese rectificador fue conectado a un IC con tres patas y un plomo del disipador de calor grande, un paquete muy común para los reguladores de voltaje. Aquí utilicé un multímetro a la salida del regulador de voltaje de la prueba y encontró que proporcionó un 3,3 v de salida, un nivel de voltaje usado en microcontroladores y lógica IC (0 voltios = binario cero, 3.3 voltios = binario uno.)
Luego busqué el IC más grande en el tablero, uno parece ser un control de MCU, para tratar de encontrar una señal detectable. En este caso el IC más grande era realmente otro tablero... Permítanme explicar. Una forma de fabricar más baratos ICs es el pequeño circuito que normalmente cabrían dentro del rectángulo de plástico negro familiar directamente en una placa de circuito de impresión y cubriéndolo con una mancha negra de epoxy protectora, estos son conocidos como Chip de a bordo (COB) ICs. En lugar de un IC estándar este timbre cuenta con una junta COB soldada en la placa más grande.
He probado cada pin de la mazorca mientras presiona el botón del timbre para ver si alguna de ellas cambia de estado, como en pasar de alto a bajo o de bajo a alto, pero ninguno de ellos hizo. Los pasadores sólo que encontré cambiaron por tensión significativamente donde los dos conectan al altavoz de la campana. Después de la inspección decidí que controlar el voltaje que va al altavoz sería la forma más fácil de saber cuando el timbre se ha disparado.
