Star Trek pared Comm (7 / 10 paso)

Paso 7: La electrónica

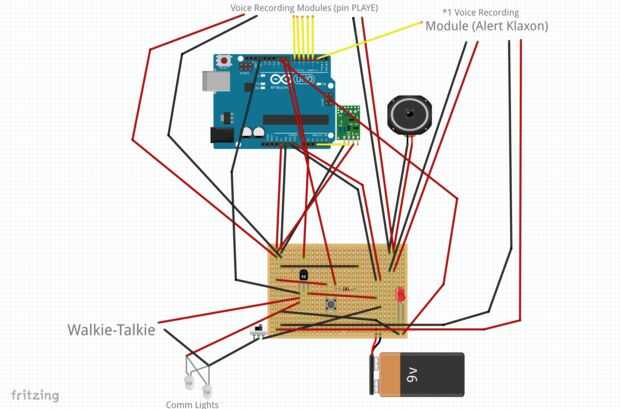

En este paso cubre la física (no digital todavía) las partes que hacen que el comunicador trabajan, creo que la mejor manera de hacerlo es mostrar todas las conexiones que he hecho, sé que no es muy ordenado, pero es la primera vez que he usado Fritzing tan por favor, perdóname. No voy a describir todo el cableado en palabras como que muy confuso. Te recomiendo que simplemente estudia el diagrama. Además, cuando usted mira el código en la siguiente sección, el cableado será más fácil de entender.

Pero básicamente:
Uno de los pines de datos del dos transmisor conectado al pin analógico 3 y suministra su potencia a través de 5v de Arduino.

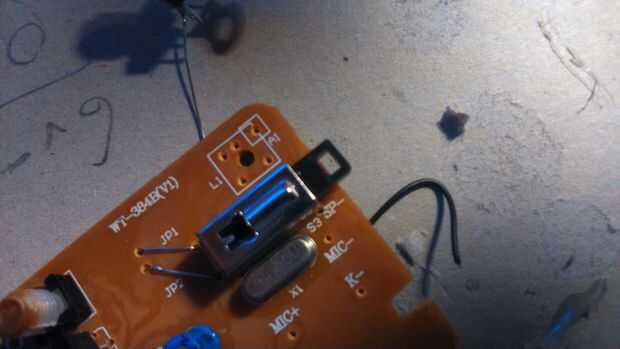

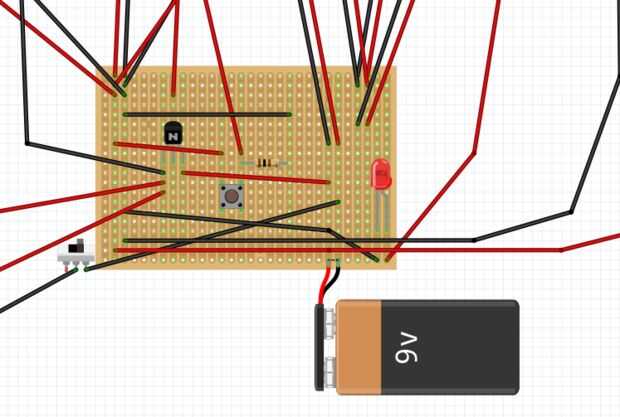

En cuanto al walkie-talkie, (que obtuve por desarmar algunos viejos nerf los) tomó de la primavera en un pulsador y empujado hacia adentro para que se quedaría allí (como se ve en la última foto), este botón le ha permitido hablar con lo otros walkie mientras usted mantiene pulsada. Pero esto significa que usted sólo puede hablar a ella y no la espalda a usted, pero esto está muy bien en mi caso. Funciona con los 9v que se activan cuando un transistor NPN (yo usé el C549B) fue basado por el pin digital de Arduino 8 (llamado waltal en el código), pero todavía tienes que pulsar el interruptor del empuje blanco para la luz se enciende y el walkie-talkie para activar, como en el espectáculo; el transistor es para abrir la ventana para activarlo después de todo lo que ha sonado.
La grabación de la voz los módulos son todos accionados por 5v de arduino y son controlados por pwm pins 2, 3, 4, 5 ~, ~ 6, 7.

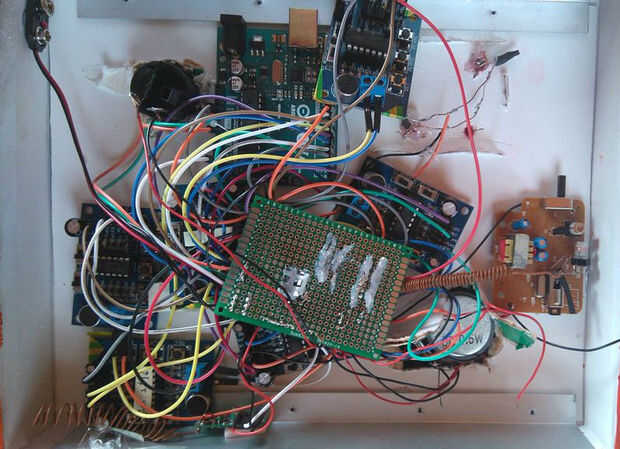

He publicado una foto que tomé de todas las piezas de la caja, es muy confuso pero tal vez ayude un poco.
