Paso 2: Enlace de todo
Estas piezas pueden ser conectadas directamente a VCC y GND.
Si utiliza el paso conversor esta es la configuración:
Entre la energía de entrada y COMMON(GND) conectar un capacitor de desacoplamiento con la cara blanca tira tierra y otra configuración de la misma forma de la salida a COMMON(GND)
De lo contrario la puede encender el Atmega328 con menos de 5v, aunque algún tipo de protección es probablemente una buena idea. ¿Tal vez un diodo Zener suponiendo que puede perder cierta energía como calor?
Reloj

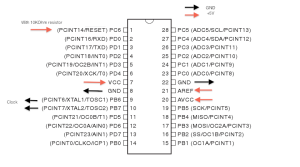

Si está utilizando el resonador cerámico 2 fuera de las piernas van a los pines 9 y 10 (donde pone VCC y GND en la izquierda) y el centro va a GND.
Si usted está utilizando el cristal cerámica conectar el cristal entre los pines 9 y 10 van a GND y conectar los condensadores de 22pf entre GND y los pernos.
Botón RESET:
Desde el pin 1 (RST) crear una conexión con su pulsador. En la otra pierna (el mismo lado del pulsador) Conecte la resistencia de ohmio 10 k a tierra. Ahora cada vez que usted empuje el Atmega328 se resetea.
Por último cable una resistencia del D13 a un LED conectado a GND para que usted puede probar el Atmega328 con la secuencia de comandos de abrir y cerrar. También puede agregar varios LEDs para probar por ejemplo, es el poder que fluye en.
