SRAM DIY (2 / 12 paso)

Paso 2: El circuito

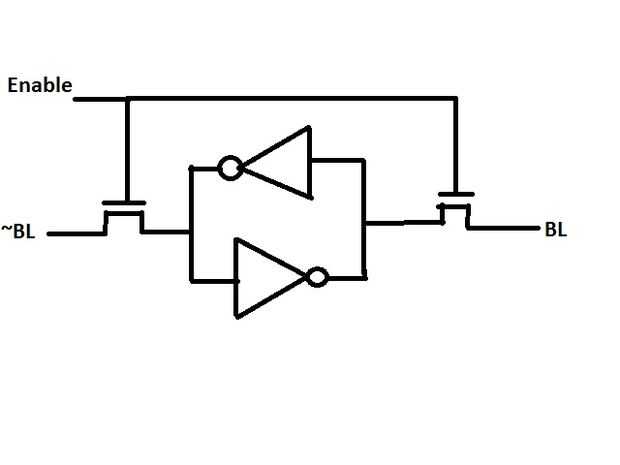

6t SRAM circuito es relativamente sencillo.  Es 2 inversores CMOS con un circuito de habilitación en ambos lados.  La salida de un inversor está conectada a la entrada del otro y viceversa.  Esto crea un cierre muy sencillo porque cuando una de las entradas es baja, que la salida del inversor va alta, esto hace que el inversor de entrada alta, por lo que su salida ahora es baja.  Para cambiar los Estados de los inversores, pulso una corriente alta en la parte baja y una baja corriente en el alto lado.  Este pulso es suficiente para cambiar la entrada de ese inversor, por lo que la salida cambia y los cierres de circuito otra vez, pero en el estado opuesto.  Es biestable y no oscilar libremente.  La permite conecta y desconectar del resto del circuito, para que no se puede cambiar accidentalmente cuando un puñado de ellos está conectada juntos.
