Spark.IO despertador con luz del humor (1 / 3 paso)

Paso 1: Tocando la canción en el núcleo de la chispa

Necesitarás tres partes adicionales para esto:

  • un altavoz pequeño para emitir la canción,
  • un transistor NPN de propósito general para proteger el pin I/O (nadie va a hacer, utilizamos BC-183)
  • un resistor de 100 ohmios para limitar la corriente

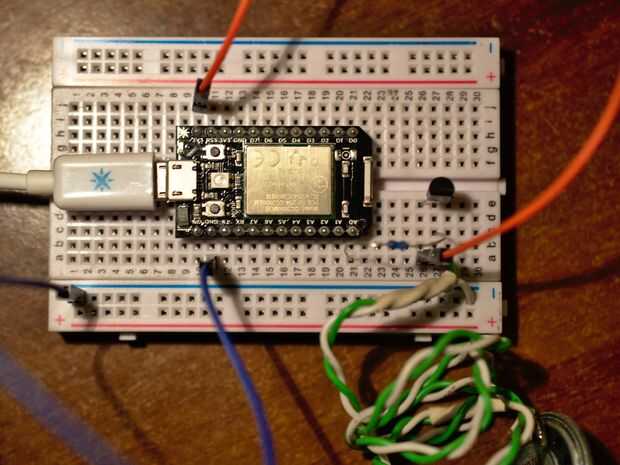

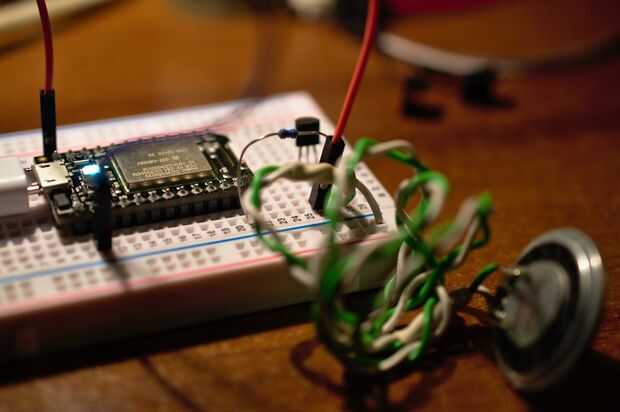

Conectar estos como las fotos anteriores:

  • el colector está conectado a la clavija de 3, 3V (hay dos de ellos, alguno va a hacer)
  • la base está conectada al pin A0 (0 analógica) a través de la resistencia
  • el emisor se conecta al cable positivo (generalmente rojo) del altavoz
  • el negativo (generalmente negro) cable del altavoz está conectado al pin GND (masa) (hay dos de ellos, alguno va a hacer)

Usted puede probar esta configuración con el ejemplo del tono en el docs de chispa; debe jugar una melodía simple después de haber conectado a la nube de chispa (respiración cian), repetir, simplemente pulse el botón RST (reset). Si la voz es demasiado fuerte, puede colocar un resistor de la serie entre el cable positivo del altavoz y el emisor. Si se utiliza una resistencia variable (también conocido como potenciómetro) tendrás un botón de control de volumen.
