Soundie: un musical sensible al tacto del light-up hoodie (7 / 11 paso)

Paso 7: coser en su LED


Cosa en los LEDs.

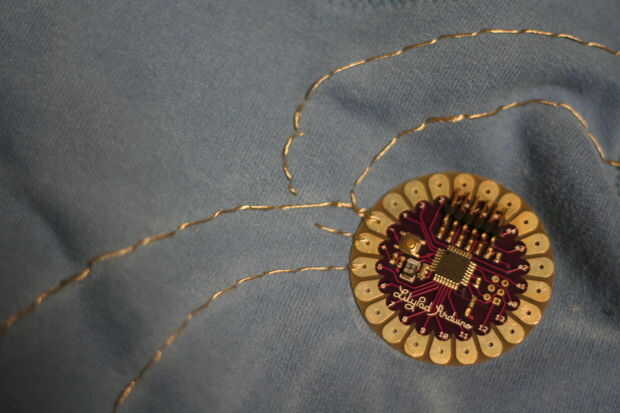

Utilizando las mismas técnicas en cuanto a la alimentación, coser los LEDs en su ropa. Me gustaria iniciar en la placa LilyPad y luego trazar los caminos a mi LED.

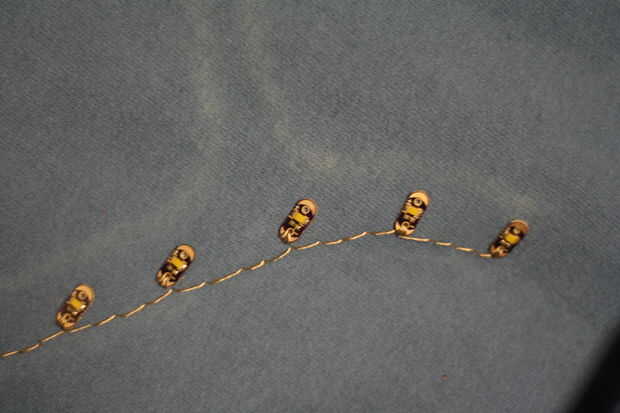

Había cosido mis 12 LEDs en sets de 3. Están conectados a pétalos 5, 6, 7 y 8 en el tablero principal de LilyPad, según mi programa - pero por supuesto siempre se puede cambiar el programa a sus necesidades. ¿Lo que quiero decir cuando digo que cose los LED en sistemas? Esto significa que cosa el + pétalos de cada conjunto de LEDs juntos, así que encienden al mismo tiempo. -Pétalos de 12 todos los LEDs pueden ser cosidos juntos (o no, dependiendo de su diseño) - cosí en un conjunto de 9 y un conjunto de 3 para mayor comodidad.

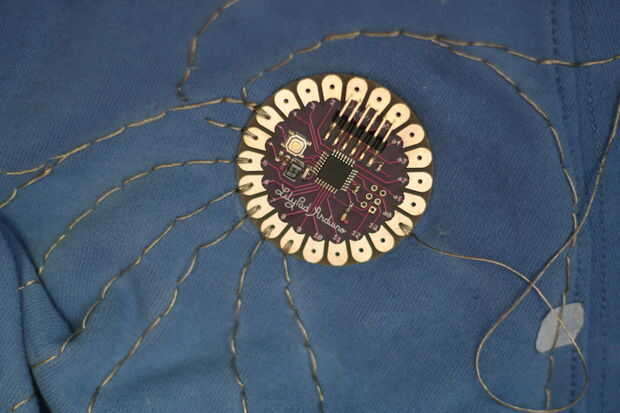

Otra vez, aquí, somos costura de los pétalos numéricos de la placa principal de LilyPad de la + pétalos de cada LED, y estamos cosiendo desde el - pétalo de la placa LilyPad a-pétalos de cada LED.

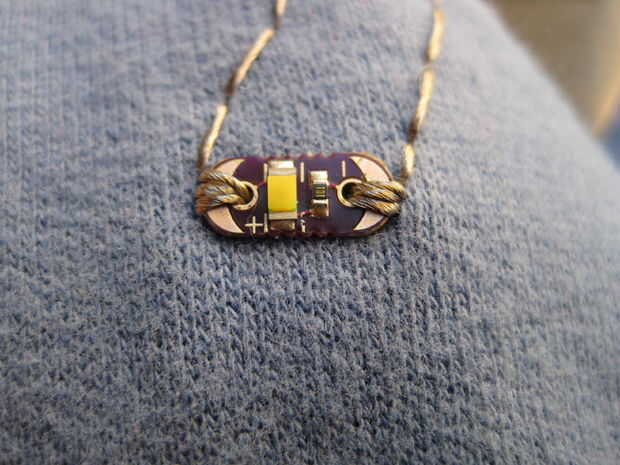

Tener mucho cuidado evitar cortos aquí y no olvide sellar sus nudos con esmalte de uñas. Es más fácil de evitar cortocircuitos utilizando la estrategia mencionada anteriormente, haga sus nudos más alejados uno del otro por coser a lo largo de la costura cuando hayas llegado a los pétalos y atar el nudo alrededor de una pulgada lejos el pétalo. Generalmente, la mayor causa de cortocircuitos es los extremos sueltos cortados de sus nudos, por eso queremos mantener a éstos alejados uno del otro.

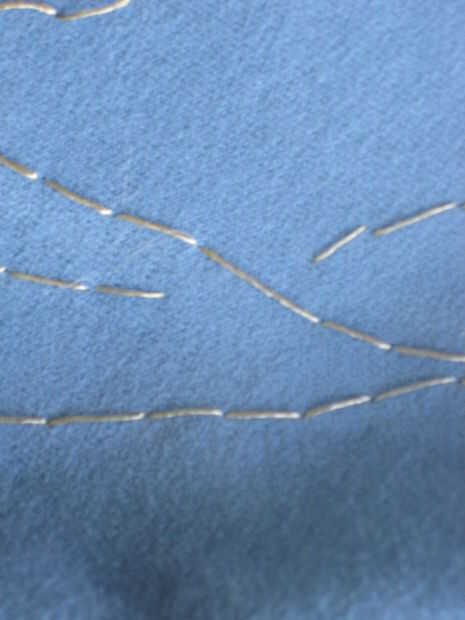

Cómo manejar huellas superpuestas: ¿Qué hacen cuando dos de sus trazos se superponen? Aquí es mi forma de manejar el problema. Desde que estoy usando pespuntes, hay hilo por el exterior y el interior de la prenda a lo largo de la traza toda conductor. Cuando se superponen dos rastros, esto resulta en un cortocircuito. Para evitar superposición de huellas causando un problema, puede utilizar un punto de funcionamiento en la superposición. Coser un rastro en el exterior de la prenda y el otro rastro en el interior de la prenda en la superposición. Así, los rastros deben no se tocan.

Prueba de su LED.

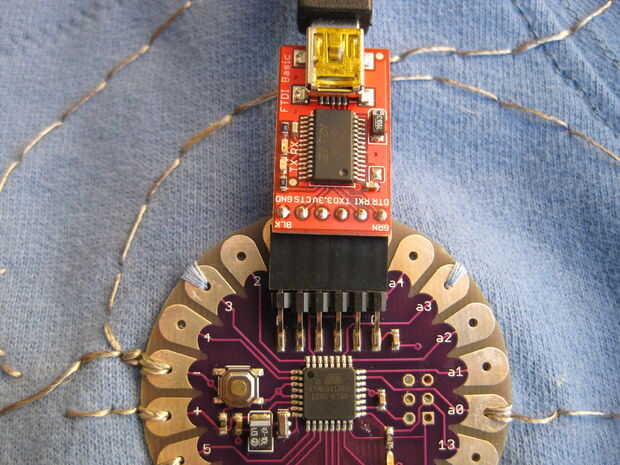

Carga un programa de prueba en su LilyPad que parpadea cada uno de sus conjuntos de LED para asegurarse de que todos trabajan.

Aquí es mía:

' pin5 int = 5; LED conectado al pin digital 5
pin6 int = 6; LED conectado al pin digital 5
int pin7 = 7; LED conectado al pin digital 5
int pin8 = 8; LED conectado al pin digital 5

void setup() / / ejecuta una vez, cuando comienza el bosquejo
{
pinMode (pin5, salida); pone el pin digital 5 ser una salida
pinMode (pin6, salida); pone el pin digital 6 que una salida
pinMode (pin7, salida); pone el pin digital 7 al ser una salida
pinMode (pin8, salida); pone el pin digital 8 para ser una salida
}

void loop() / / ejecuta una y otra vez
{
digitalWrite (pin5, HIGH); enciende led conectado al pin 5
Delay(1000);
digitalWrite (pin6, HIGH); enciende led conectado al pin 6
Delay(1000);
digitalWrite (pin7, HIGH); enciende led conectado al pin 7
Delay(1000);
digitalWrite (pin8, HIGH); enciende led conectado al pin 8
Delay(1000);
digitalWrite (pin5, LOW); apaga el led conectado al pin 5
Delay(1000);
digitalWrite (pin6, LOW); apaga el led conectado al pin 6
Delay(1000);
digitalWrite (pin7, LOW); apaga el led conectado al pin 7
Delay(1000);
digitalWrite (pin8, LOW); apaga el led conectado al pin 8
Delay(1000);
}

Si el LED no funciona como se espera, prueba de la costura de pantalones cortos con el multímetro (según instrucciones en el paso anterior).
