Paso 3: Verano ponderada
Para ahorrar espacio en nuestra protoboard, utilizamos generador el Analog Discovery arbitrario (en el Software de formas de onda) para actuar como el oscilador fijo. En el dispositivo analógico descubrimiento, este es el cable amarillo con la etiqueta "W1".
Esta siguiente parte del circuito, el verano ponderado, mezcla las señales de los osciladores fijos y frecuencia variable. Vamos a usar otro OP27.
- Bajar 5 o 6 agujeros del oscilador y coloque el OP27 tales que extiende el valle de la Junta y el lado muescado está a la izquierda.
- Al igual que al construir el oscilador, conecte un extremo del rojo whitey los cables de puente naranja en "+ 5V", "-5V" y "Vout", respectivamente.
- Conecte un extremo de un cable de puente negro donde se muestra "GND" en el pin 3 del op-amp.

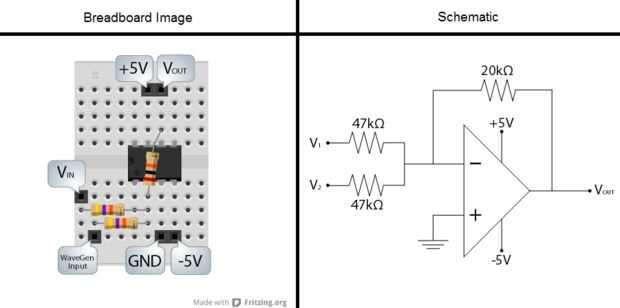

- Conectar dos resistencias de 47kΩ en paralelo como se muestra en la imagen de la protoboard. El lado derecho de ambos resistores deben conectarse al pin 2 del op-amp. Los lados izquierdos de las resistencias deben ser apagado por una fila como se muestra.
- En la imagen de la placa superior, "Vin" es el voltaje de salida de nuestro oscilador que fue construido en el paso anterior. Dicho esto, conecte el otro extremo del cable naranja desde el oscilador en el punto marcado "Vin".
- Coloque un pasador de protoboard en el punto marcado "WaveGen Input". Esto se conectará al descubrimiento análogo para actuar como nuestro oscilador fijo.
- Por último, coloque una resistencia de 20kΩ en el op-amp del pin 2 al pin 6.
