Paso 1: Corte y montaje
Para cortar la madera en Fab Lab León tenemos una cortadora láser de CO2 de 40W de potencia.
Abrimos el fichero con el software vayamos a usar (en mi caso rinoceronte). Si queréis añadirle algún dibujo o algún logo, yo lo en de hecho rinoceronte con el comando "Marco de Imagen". También reciben añadir vuestro nombre con el comando Texto.
Una vez tenemos preparado el fichero, vamos (en el caso de rinoceronte) al menú Archivo/Imprimir.
Pinchamos en el botón PROPIEDADES (habiendo estudiado desde pequeña seleccionado la cortadora láser) y le establecemos los parámetros de corte y grabado.
Así los parámetros son:
-Tipo de trabajo: VECTOR
-CORTE: Velocidad 15 / / Potencia 90 / / Frecuencia AUTOMÁTICA
-Activamos el enfoque automático.
En caso de queramos grabar con la cortadora láser, activaremos la opción trama y pondremos los parámetros Velocidad 60 / / 70 de Potencia. Haremos primero el RASTER y luego repetiremos el proceso con el VECTOR.
Revisaremos otra vez los parámetros y la visualización del corte, y si todo esta correcto daremos al botón de IMPRIMIR.
Ahora nos colocaremos en la maquina láser parar establecer el punto de origen de corte en la maquina, para ello seguiremos los siguientes pasos:
- X / Y de
- IR
- Mover el cabezal a su posición inicial (pecado tocar el cristal, agarrando las partes metálicas), arriba a la izquierda de todo el trabajo.
- Ajuste Inicio
- RESET
Una vez hemos month las regletas de la cama de la láser están bajadas, el compresor esta funcionando, el filtro esta encendido y el trabajo esta en la pantalla de la maquina láser, daremos al botón ir.

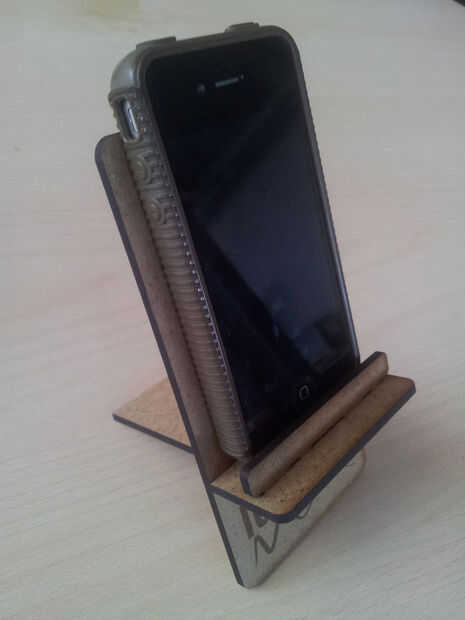

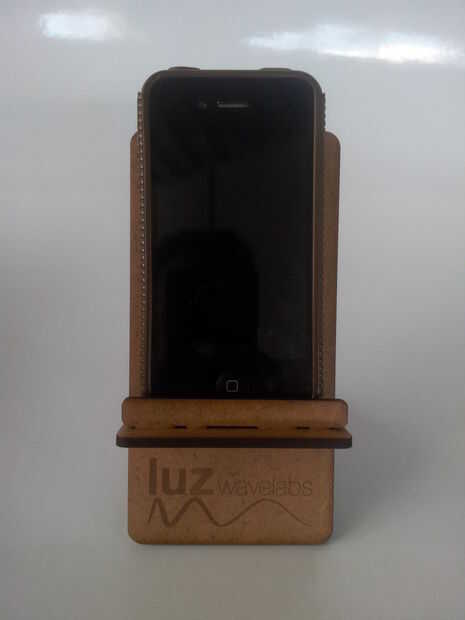

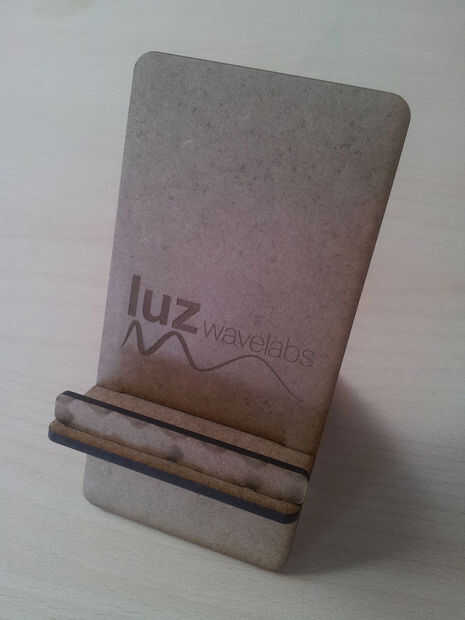

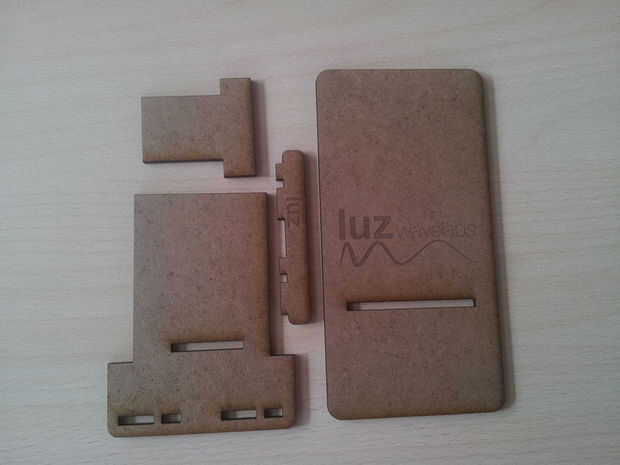

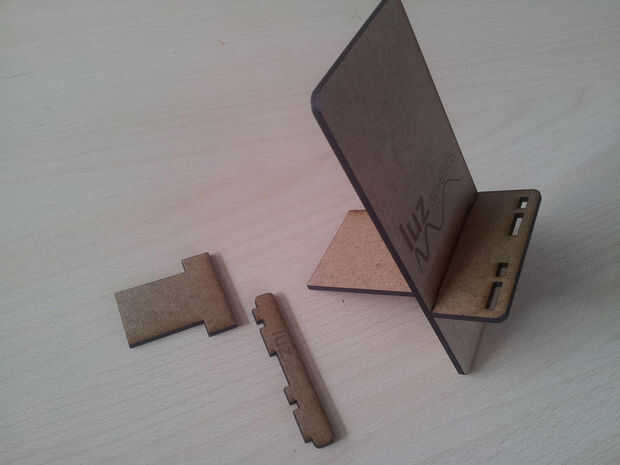

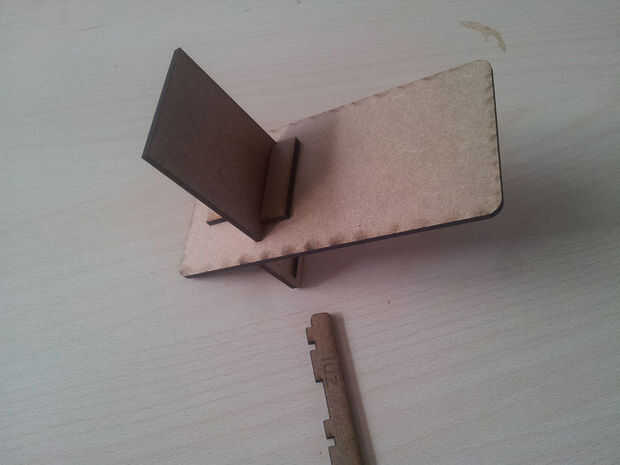

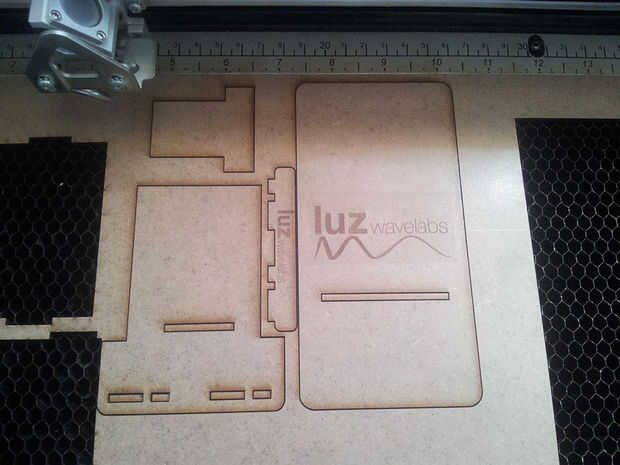

Entonces tendremos toda la pieza cortada (primera imagen). Sacaremos el trabajo de la laser y empezaremos el montaje de las piezas. No tienen mucha complicación, si seguís los pasos de las imágenes siguientes conseguiréis vuestro soporte para teléfono móvil.
Espero os haya gustado, seguiremos investigando en mejorar el soporte (añadiéndole agujeros para el cargador, haciéndolo mas pequeño, con bonito de mas de diseño ONU...) El fichero es libre para que lo podáis modificar a vuestro antojo.
Un saludo!
