Soporte engranaje planetario vino (4 / 6 paso)

Paso 4: el sol - eje

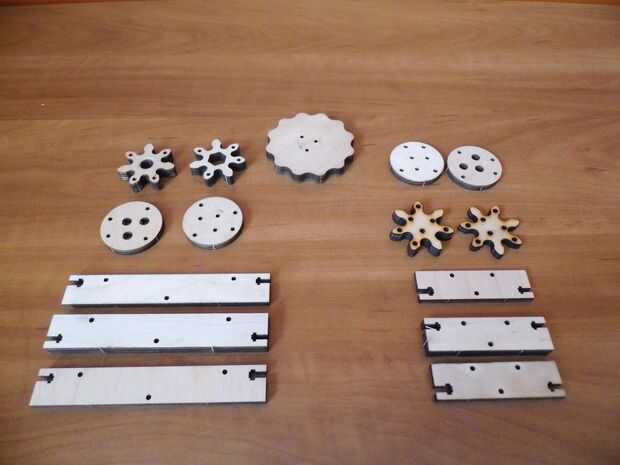

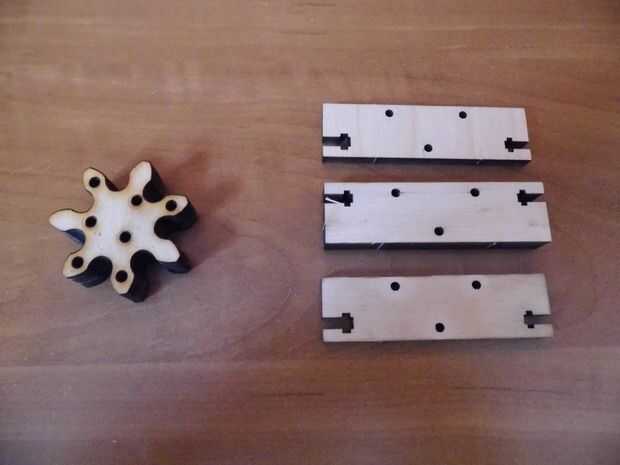

Collect all the parts for the sun/shaft.

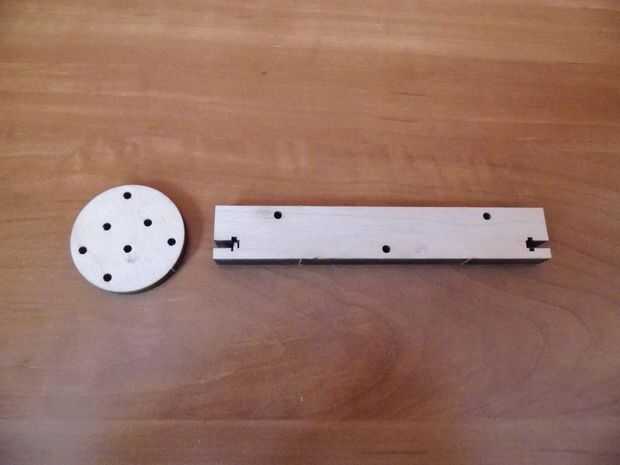

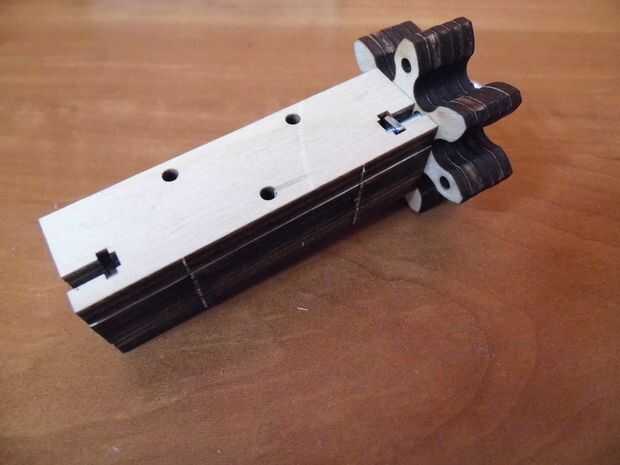

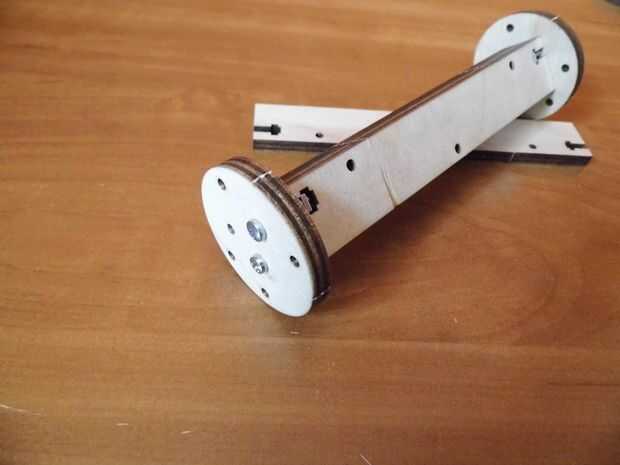

Comience con la parte más larga. Unir tres vigas junto (tornillos de 25mm M3) pero recuerdan poner una tuerca en su lugar en la viga central.

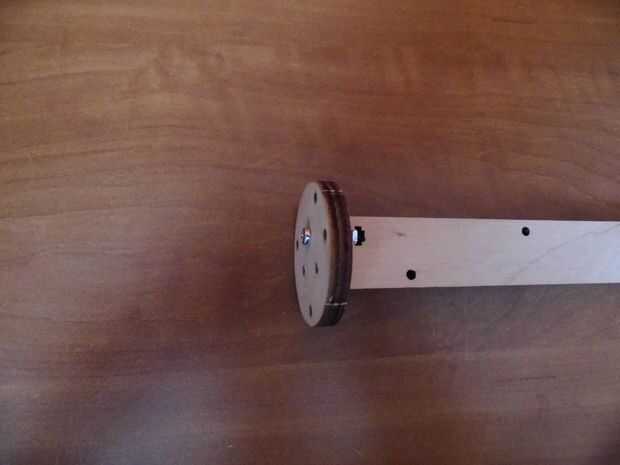

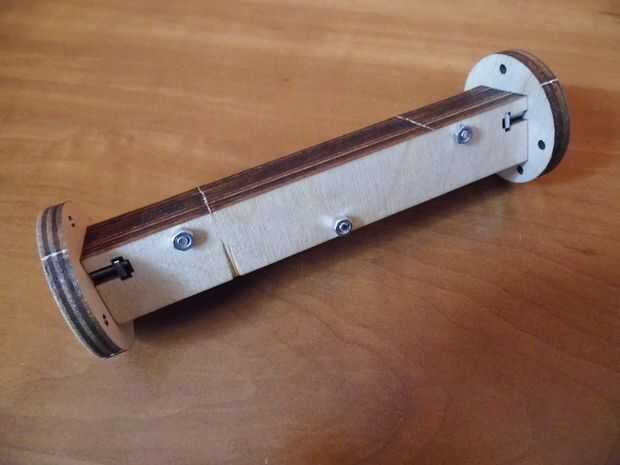

Entonces Únete a eje con piezas circulares (tornillos de 15mm M3).

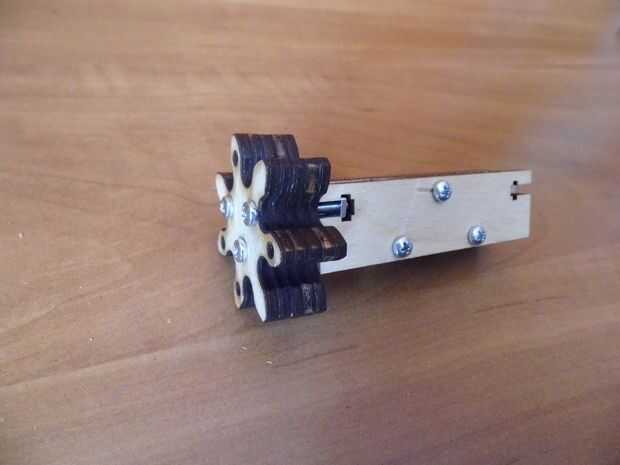

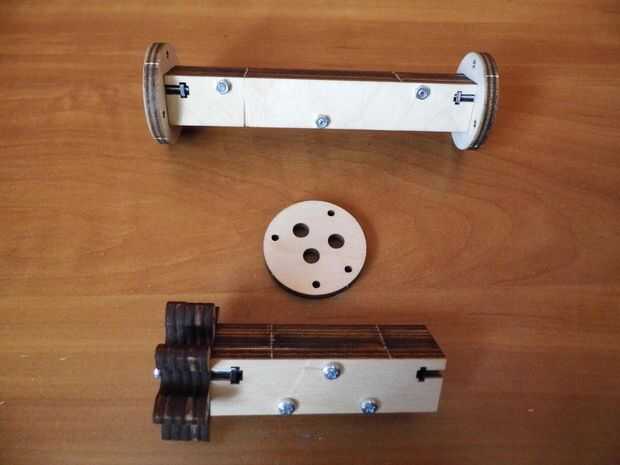

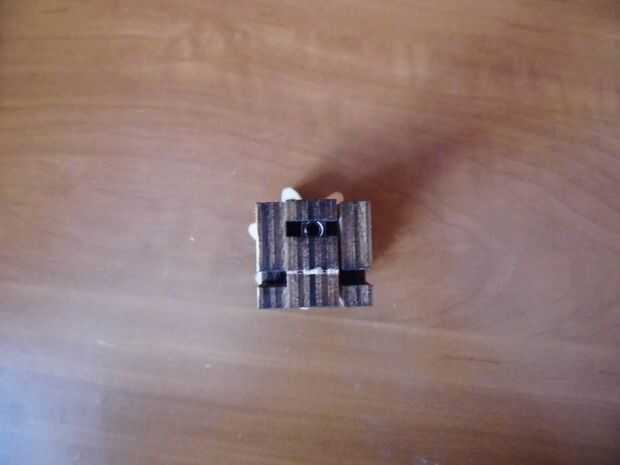

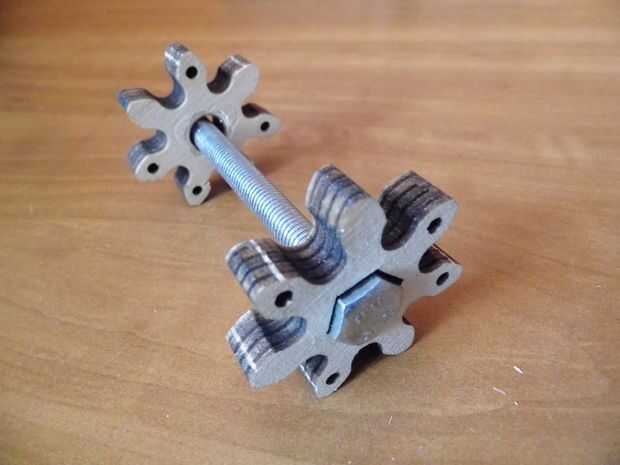

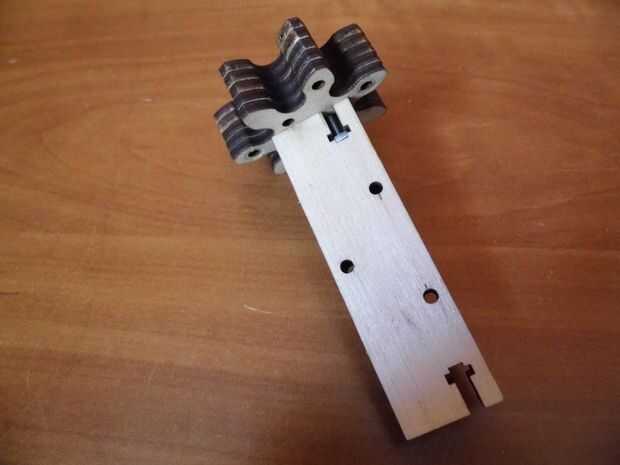

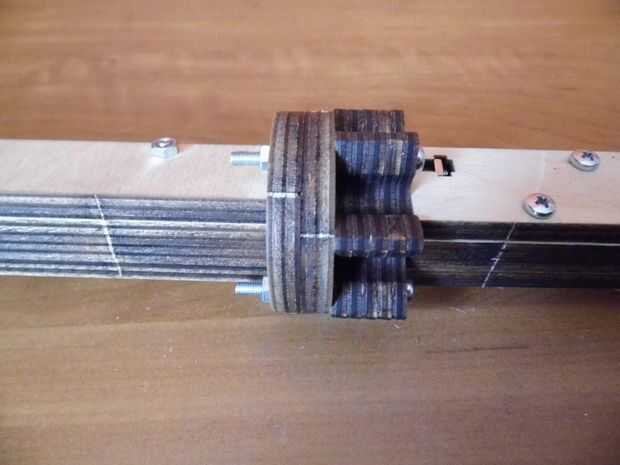

Durante el montaje los engranajes (tornillos de 35mm M3) recuerden que ambos engranajes deben estar en línea. Los engranajes delanteros (un poco más grandes, sin agujero central) van entre vigas largas y cortas. Ahora añadir rayo más corto al igual que con el más largo.

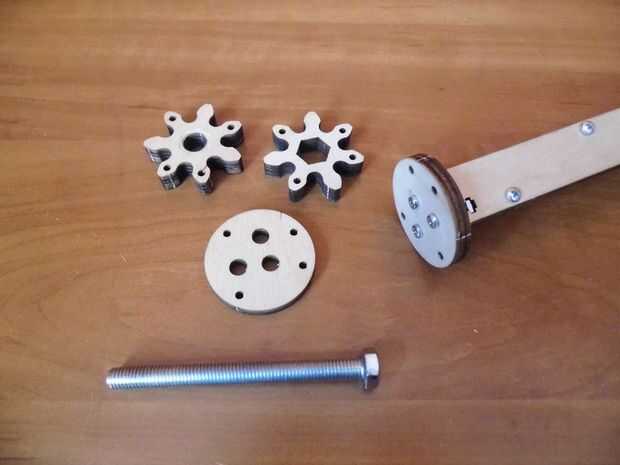

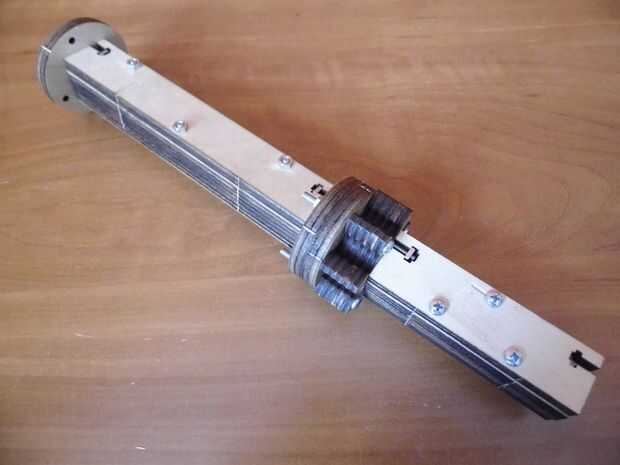

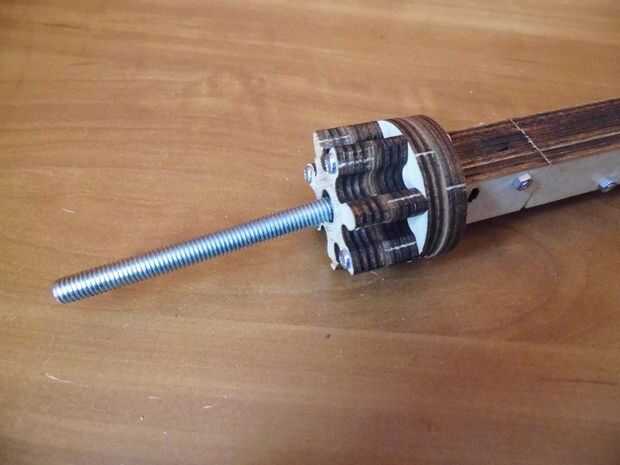

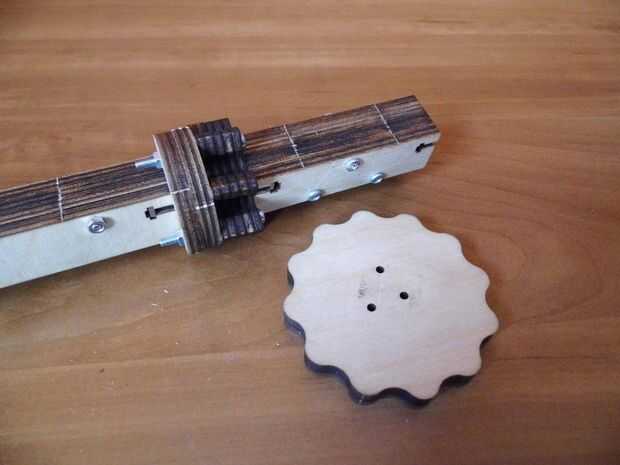

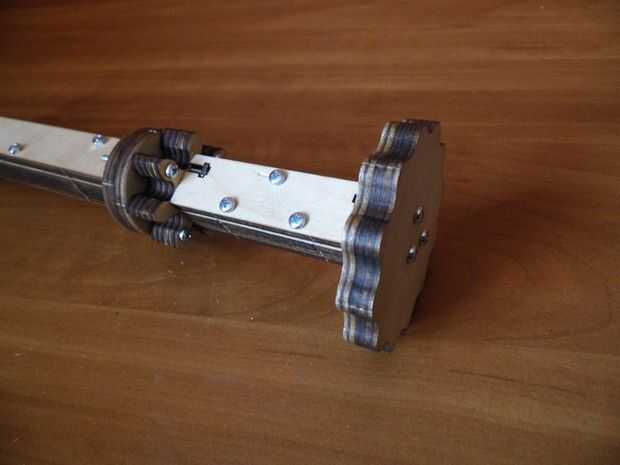

Mientras el engranaje posterior de montaje Coloque un tornillo de M8 de 90mm como en la fotografía. Termine el montaje de la perilla a la viga corta usando tornillos de 20mm M3.
