Soporte de TV LCD de recambio (1 / 3 paso)

Paso 1: Preparar los componentes

Necesitarás los siguientes materiales para formar los componentes del stand:

-1 10' pedazo de barra de ángulo de acero (con o sin agujeros)
-14 ¾" de largo, ½" pernos y las tuercas
-arandelas 28 (para asegurar un ajuste apretado que no deshecho)
-4 circulares autoadhesivas fieltros (opcional)

Comience examinando la parte posterior de su TV para medir las distancias entre los pernos de montaje. Todos LCDs más grandes que he visto tienen los pernos de montaje de la TV para montaje en la pared. Tu TV debe tener tornillos para este diseño de stand trabajar para usted.

Los tornillos deberán estar alineados verticalmente y le dará el espacio para los agujeros. He utilizado barra de ángulo de acero con agujeros y encontrado los agujeros al estar lo suficientemente espaciados. La distancia horizontal determinará hasta qué punto aparte para el soporte vertical del espacio. Una vez más, descubrí que los agujeros al estar lo suficientemente espaciados.

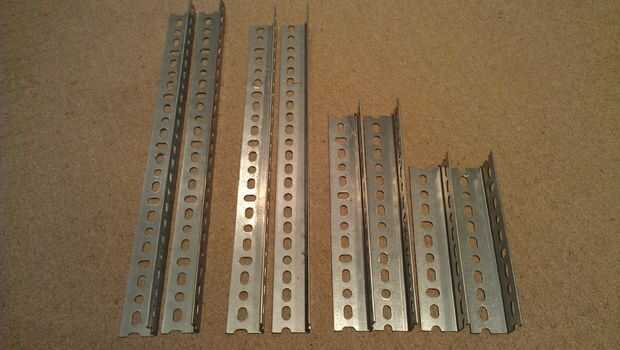

Use un lápiz para marcar la barra de ángulo para obtener las siguientes longitudes, asegurándose de que los pedazos se corta son idénticos para los orificios se alineen correctamente. Si tienes la barra de ángulo de acero sin orificios, no necesita preocuparse acerca de esto como les taladra a la línea de arriba.

-2 18" longitudes para los soportes verticales
-2 10 ½" longitudes para las ayudas horizontales
-2 7 ½" longitudes para los soportes de ángulo (Hipotenusa)
-2 16 ¾" entre los soportes longitudinal inferior (piezas que hacen con con la mesa)

Con estas medidas, usted debe terminar con un poco más de un pie de barra de ángulo de acero de desecho. Si modificar las medidas, un 8' pedazo de barra de acero ángulo será suficiente (Home Depot sólo tenía 10' pieza disponible).

Cuando estás seguro de que sus medidas sean las correctas, utilice la sierra para cortar las piezas y casi listo.
