Soporte de reparación de la bicicleta Europea de PVC

He decidido no pagar 200 $ de venta de reparación de bicicletas europeo simple, así que fue a diseñado esta estructura simple con un gran resultado.

Las piezas pueden adquirirse en cualquier fuente casera o ferretería.

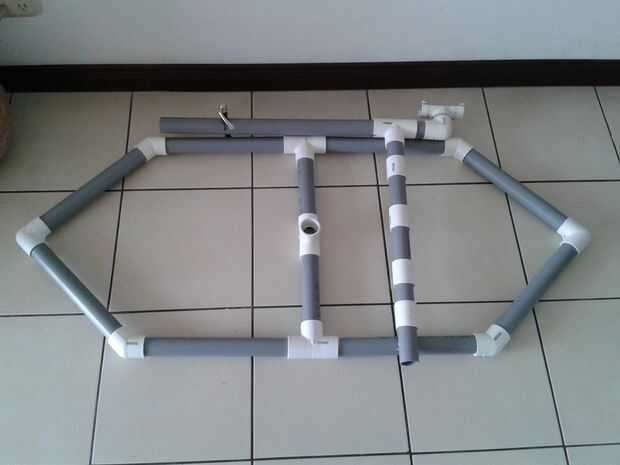

Se trata de un europeo soporte consta de 2 partes que se pueden tomar para almacenamiento. Puede utilizarse para hacer trabajo mecánico, lavar tu moto, o para almacenamiento y la exhibición.

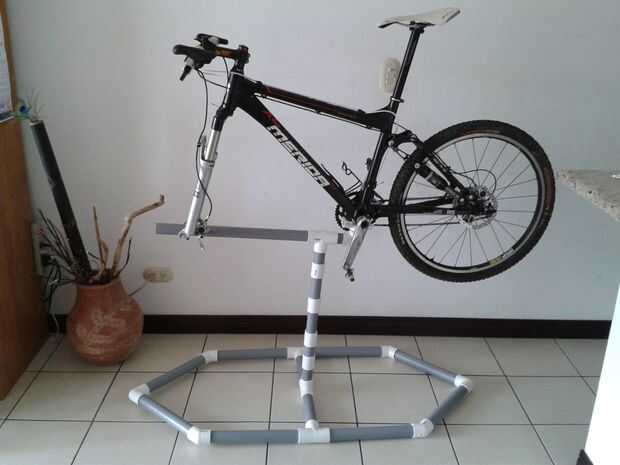

Esta reparación de bicicletas stand suites bicicletas MTB y carretera.

Herramientas:

-Sierra de hack (o alternativamente un cortador de tubería de PVC)

-Cinta métrica

-Dremel herramienta con un carburo broca / taladro será útil también

-Lápiz y marcador de borrado en seco

-archivo

-Lija

Materiales:

Elegí tubería ENT PVC de 1 1/4 de pulgada (tubería na-metálica eléctrica (ENT)) para toda la estructura porque es mucho ticker que las pipas de agua regulares.

Partes:

(4) 37cm ~ 14,56" longitudes de 1 1/4" diámetro ENT de la pipa para la base soporta (sección A)

(4) 35.2cm ~ 13,85" longitudes de 1 1/4" diámetro ENT de la pipa para la base soporta (sección A)

(2) 22.5cm ~ 8,85" longitudes de 1 1/4" diámetro ENT de la pipa para la base soporta (sección A)

(1) 57cm ~ 22,44" longitud del diámetro ENT tubo de 1 1/4" para el "brazo" (sección B)

(1) 7.5cm ~ 2,95" longitud del diámetro ENT tubo de 1 1/4" para el codo de empalme en T y 90 grados (sección B)

(1) 10cm ~ 3,93" longitud de 1 1/4" tubo de diámetro ENT para poste vertical (sección B)

(1) 14,5 cm ~ 5,70" longitud de 1 1/4" tubo de diámetro ENT para poste vertical (sección B)

(6) 1 1/4" T-fittings

accesorios (3) 1 1/2" de 90 grados de codo

(3) 1 1/4" PVC Sch 40 acoplamiento

(2) conjunto de eje delantero rápido

(1) pegamento de epoxi tubo

Asamblea:

Sección A

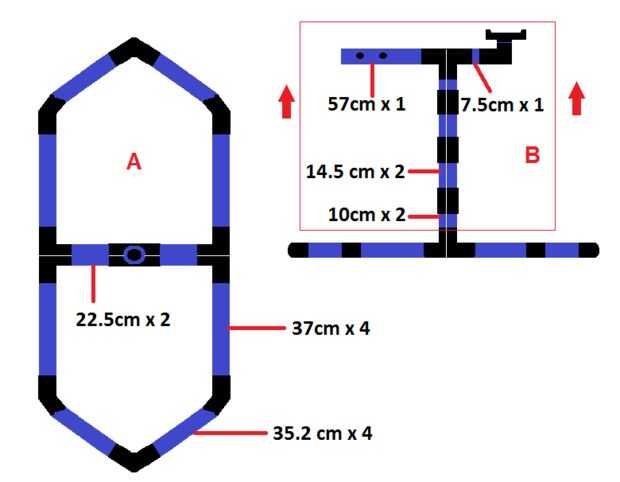

1) cortar todas las tuberías haciendo referencia al diagrama dibujado que muestra la longitud de cada tubo.

2) Asegúrese de que utiliza papel de lija para eliminar la mirada brillante de cada extremo del tubo y dentro de cada conector hembra (sólo una exfoliación gentil será suficiente).

3) pegamento toda la trama exterior con cualquier mezcla de epoxy que se pueden comprar en su ferretería. Pero no pegamento de interior se conecta en el tubo central del marco. Esto le permitirá tener movilidad de su base y jugar con compensación en el centro de la bicicleta (esto es extremadamente importante si cambias de bici MTB o carretera)

Sección B

1 - 2) pasos de la sección A

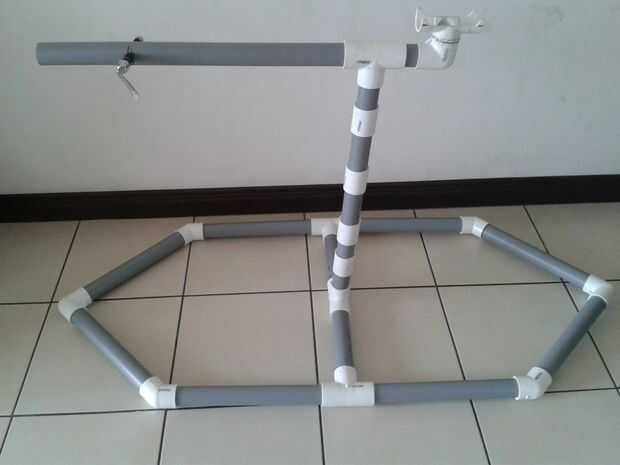

3) pegamento y armar poste vertical como se indica en el diagrama, pero no pegamento extremo del tubo que se inserta en la parte superior T de marco básico. Recuerda, queremos un dos piezas para almacenamiento!!! ;)

4) tomar 7,5 cm ~ 2,95" longitud de 1 1/4" y el pegamento en un extremo del conector en T y pegamento mismo extremo de 1 codo de 90 grados. Asegúrese de que tener perfecta recta 90 grados alineados.

5) adelante y pegar uno de los lados de su poste vertical completo para bajar T-fitting y dejando la sección del "brazo" sin pegamento. Esto es importante ya que tiene que taladrar los agujeros para su

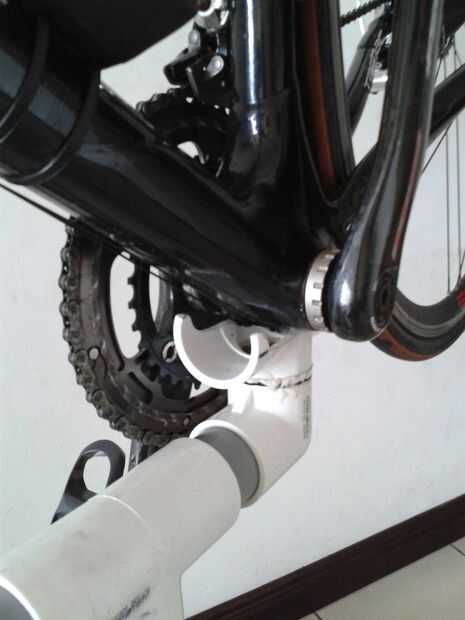

6) algún trabajo sucio que hacer, se inicia con uno de sus T-fittings tendrá que tallar la forma de la caja de pedalier. Decidí hacerlo con toda la estructura larga y evitar algunos extremos para evitar que la bicicleta se deslice lejos.

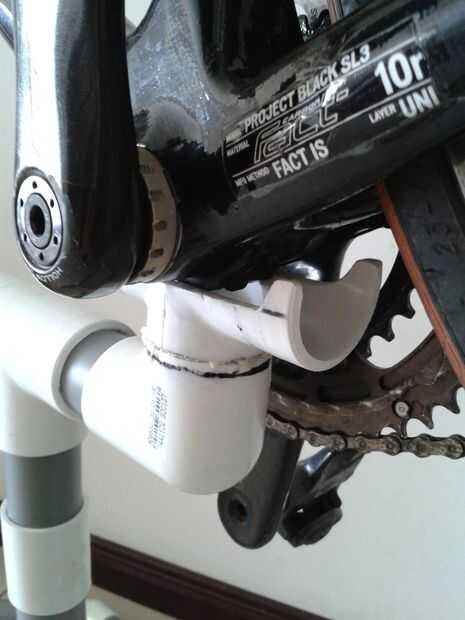

7) dependiendo en el tamaño que desea mantenerse en dicho soporte jaula de BB puede cortar el extremo del conector (como yo) y pegue este fin con el codo de 90 grados (que lo corte así) con un tubo de 1 1/4 corta de aproximadamente 1" largo (Recuerde usar arena papel) y pegarlos juntos.

6) ahora, despegar de su rueda delantera de tu bicicleta MTB o de carretera y una vez que el pegamento de epoxy seca el tallado T-montaje de su nuevo titular jaula de bb, sientan la jaula del BB de la bicicleta sobre el soporte. Marca con un lápiz en la 57cm ~ 22,44" longitud de 1 1/4" de diámetro (no pegamento) donde será el conjunto de eje delantero de liberación rápida.

7) Quite el 1 1/4" diámetro de la pipa de la conexión T y usar el Dremel / taladro para hacer los agujeros para el eje.

Debe repetir el paso si va a montar una bicicleta 2ª en el mismo stand de reparación (se me olvidaba este paso yo mismo).

8) liberar conjuntos eje lugar rápida y finalmente pegar el final de lo 57 cm ~ 22,44" longitud de tubo de 1 1/4" diámetro de la T-conexión superior.

Espero que disfruten este diseño como hago.

Edgar
