Soporte de prototipado Arduino acrílico (3 / 3 paso)

Paso 3: Montar el soporte

Los stands son muy fáciles de montar.

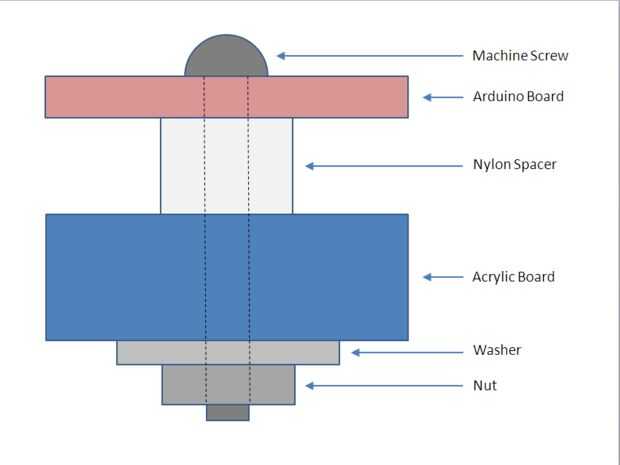

  1. Montar cada uno de los tornillos como se muestra en el primer diagrama.  De Arduino Duemilanove y de Diecimila utilice el tornillo de M2 para el orificio más pequeño.  No apriete demasiado los tornillos.
  2. Quitar la auta-adhesivo de la parte posterior de la placa mini y guíese por las líneas grabadas se adhieran al soporte de acrílico.  Si tu placa no tiene auto adhesivo en la parte posterior puede utilizar doble cinta para montarlo. Las líneas grabadas se asegurará de que obtener el tablero recto.

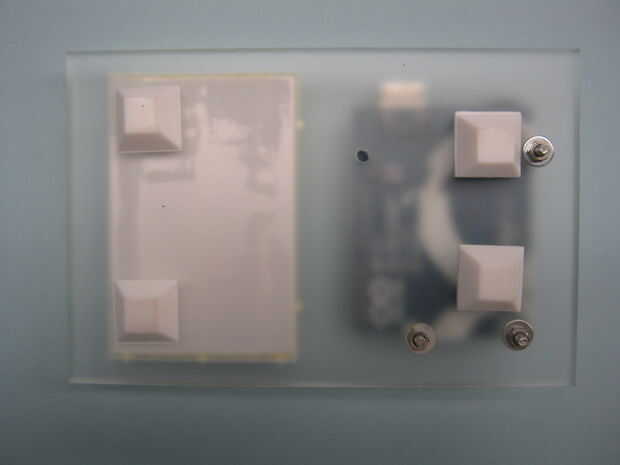

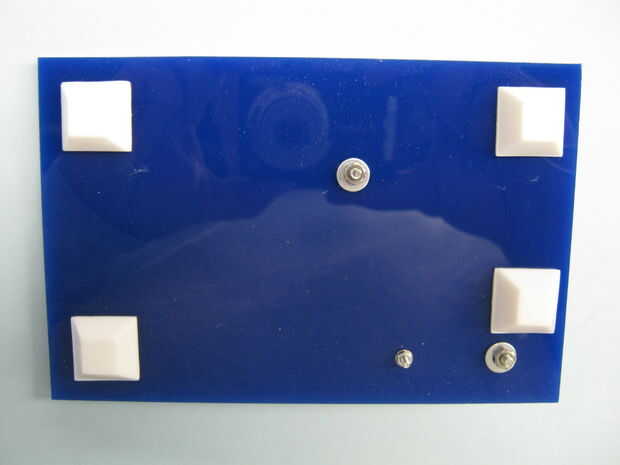

  3. Voltee la base y pegar los topes de vinilo en la parte posterior como se muestra en las fotos segunda y terceros.  Si utiliza acrílico claro, como yo lo hice para la ONU, asegúrese de colocar los topes bajo la placa de circuito de Arduino y en donde la placa va por lo que no ves los topes de la parte superior del soporte.

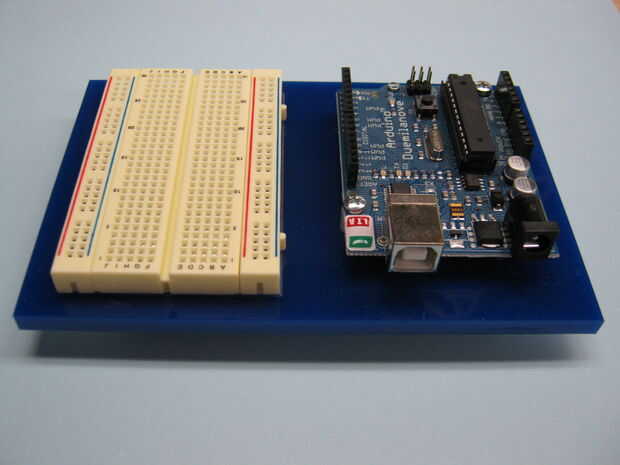

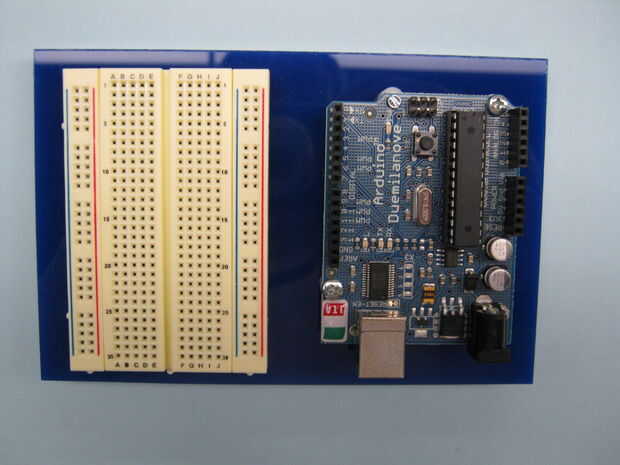

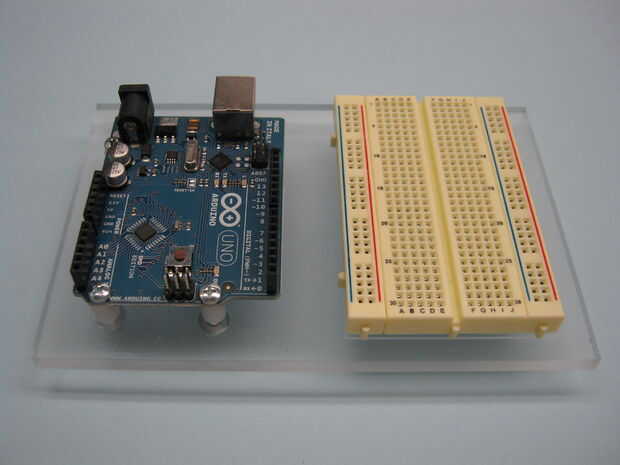

En el cuarto a novenos fotos se muestran los stands terminados.

Voila! Ahora tienes un prototipo robusto soporte para sus proyectos de Arduino.
Salir y hacer cosas interesantes!
