Paso 2: Modelado de la base de la rueda
El diseño para el nuevo soporte de la rueda necesaria para incorporar los siguientes elementos:
- altura de la rueda ajustable
- colocación de caja de pedales ajustable
- soporte lateral adecuado
- se ve bien!
- se colapsa para facilitar el almacenaje
- diseño de corte en router CNC

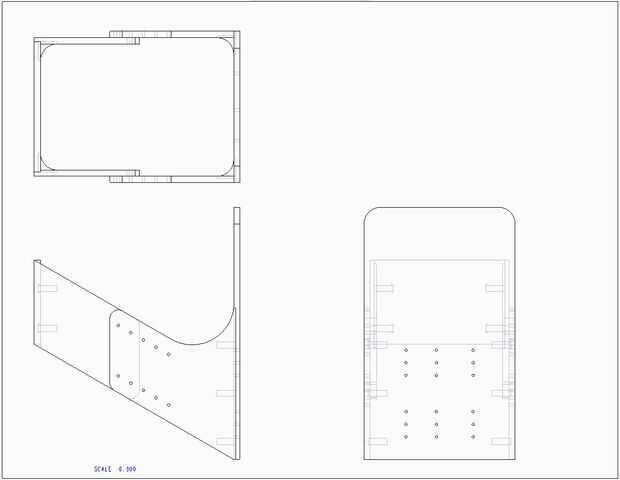

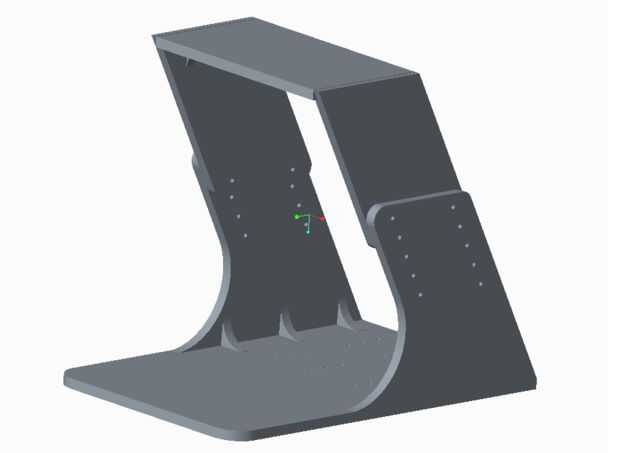

Diseñé el stand en Pro/Engineer y archivos DXF que puedo abrir en Cut2D para generar el código G que necesito hacer en mi router CNC de construcción propia. El diseño del agujero de la caja de pedales en la placa base es específico de la G920 y probablemente no funcionará con otras marcas, pero la placa superior debe trabajar con las ruedas que tiene un mecanismo de sujeción (yo usé las abrazaderas incorporadas en la mía a pesar de que ha roscado partes movibles para los tornillos de montaje).
Hice los agujeros en las columnas para ajustar los pernos 5/16" ya es lo que tenía en mano. También tenía varias perillas de mano rosca 5/16"-18 que era capaz de utilizar en ellos, pero les considero opcional. El método de ajuste de altura no es tan rápido que los botones van a ahorrar mucho sobre, digamos, tuercas de mariposa o incluso regulares tuercas hexagonales.
Se cortan las piezas de madera contrachapada de 3/4". Generalmente prefiero utilizar madera contrachapada de abedul Báltico porque hace que sus capas densas para un borde atractivo y su generalmente libre de vacíos que es agradable cuando usted está cortando ranuras de profundidad parcial ya que estoy aquí. Es ligeramente más pesado que otros madera menos densa pero encuentro las ventajas y desventajas que vale la pena.
La nominal 3/4" madera contrachapada utilicé resultó para estar más cerca de 11/16" (unos 0,70") así que hice otro conjunto de dibujos (ranura establecida a 0,72") para dar un ajuste más apretado.
