Soporte de herramienta de escritorio (1 / 7 paso)

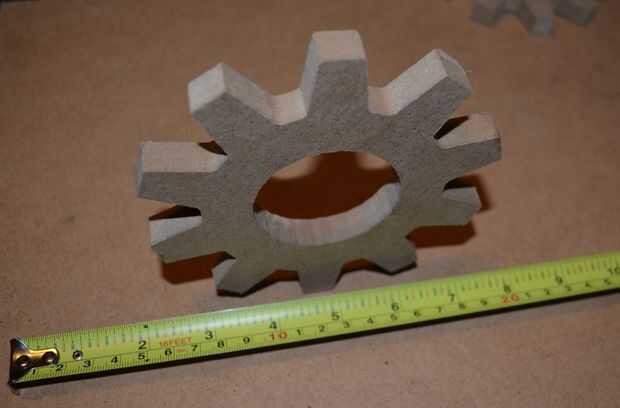

Paso 1: Cortar la parte superior e inferior

Dibujar dos 5" diámetro círculos de lado a lado en su madera. Esto indica el diámetro exterior de la parte superior e inferior.
Dentro de cada uno de esos círculos, dibujar otro círculo concéntrico con un diámetro de 3.5". Esto indica que la parte más profunda de cada diente.
Dentro de cada uno de esos círculos, dibujar otro círculo concéntrico de 2" de diámetro. Esto indica que el agujero en el medio.

Cada uno de los círculos exteriores se dividen en diez arcos de longitudes iguales. Ya sea usando un transportador y medir los ángulos de grado 36. O puedes ir a la ruta de lujo matemáticas y calcular la longitud de la arista de un decágono inscrito en ese círculo:
sin(Angle) = (longitud del borde / 2) / radio
sin(18) = (x / 2) / 2.5
sin(18) = x / 5
5 * sin(18) = x
1.55 = x

Prefiero el transportador

Ahora habrán marcado un borde de cada diente del engranaje. Necesita marcar al segundo. Medida. 5" hacia la derecha de cada una de sus marcas anteriores y hacer una nueva marca. Es el segundo de cada diente. Dibujar algunas líneas hacia adentro de cada marca que ha hecho, les pesca apropiadamente. No real necesita tener ángulos específicos aquí, pero me mide alrededor de 82 grados de la tangente de la línea de la circunferencia del círculo. Un diente más ancho le dará menos espacio para sus herramientas, pero un diente fino será más débil.

Una vez que tienes todo lo esbozado, usar una sierra para cortar los valles entre los dientes.

Para cortar el agujero en el medio, o bien utilizar un serrucho de tamaño adecuado (un enorme ahorro de tiempo), o perforar un agujero más pequeño y utilice una sierra de marquetería para cortar alrededor del interior.
