Soporte de enfoque hace más útil microscopio USB barato (2 / 4 paso)

Paso 2: Montar el soporte

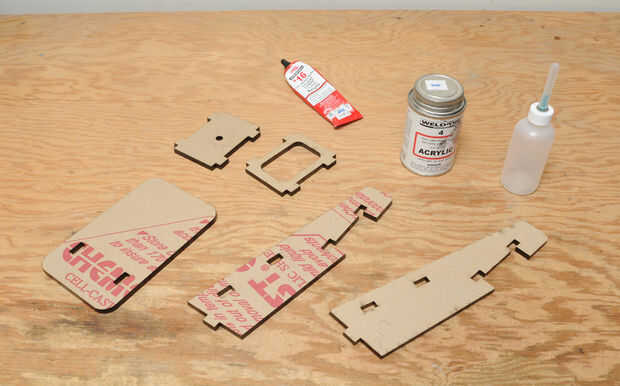

Cortar el acrílico con el cortador del laser.  El diseño de estas partes se adjunta al final de este artículo, en formato de Corel Draw.  La lámina de plástico debe ser nominal 1/4" espesor (realmente 0,227") utilizar el archivo .cdr adjunto.  Si su material si no el mismo grueso, puede que necesite ajustar el dibujo antes de cortar el material.

Se puede montar el soporte de acrílico con cemento de baja viscosidad como soldar con autógena-en #4, utilizando el método de tubo capilar, o se puede utilizar cemento de espesor, como soldar con autógena-en #16.  Puesto que el laser-corte los bordes del plástico no son perfectamente lisos, el cemento grueso rendiría un resultado más fuerte.  Sin embargo, opté por usar el cemento fino para una mejor apariencia.

Pelar el papel adhesiva de ambos lados de las piezas.  Montar los dos lados verticales y las dos piezas del separador como se muestra.  Observe que el agujero en el espaciador superior no está centrado.  Asegúrese de que está orientado a la línea para arriba con el tornillo del trípode en su riel de enfoque.  El agujero va hacia la derecha cuando se mira al microscopio desde el frente.

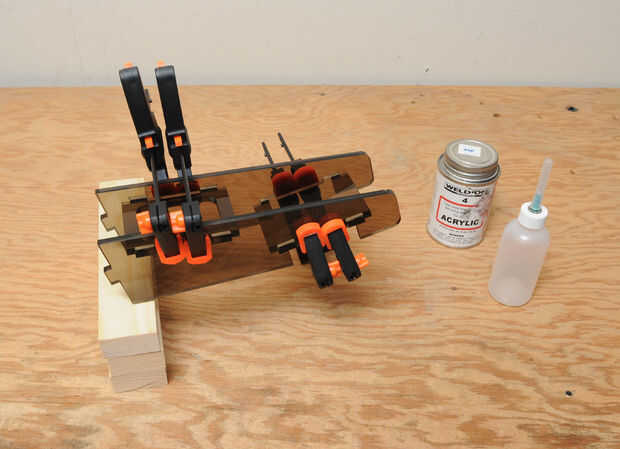

Fijar el conjunto firmemente por los lados y aplique el cemento con la jeringa aplicadora.   Permitir tiempo suficiente para que las articulaciones se endurezca antes de proceder.

Una vez que la Asamblea es fuerte, quite las abrazaderas.  Encaja las dos lengüetas de la placa base.  Apriete firmemente a la prensa el marco que acaba de hacer contra la base y aplique el cemento.  Permita que cure durante la noche.
