SOPORTE de acrílico COOKBOOK - ahora con más láseres (2 / 3 paso)

Paso 2: Grabado y corte LASER la hoja de acrílico

Ahora es el momento y grabado laser-corte la hoja de acrílico. El patrón incluido que he creado está marcado con el que se dobla para hacer en qué orden, la dirección URL de mi página de Instructables y el logotipo de TechShop. Si usted quiere cambiar alguno de estos, ahora es el momento.

1. Abra el archivo de patrón (cookbook_stand.cdr) en Corel Draw.

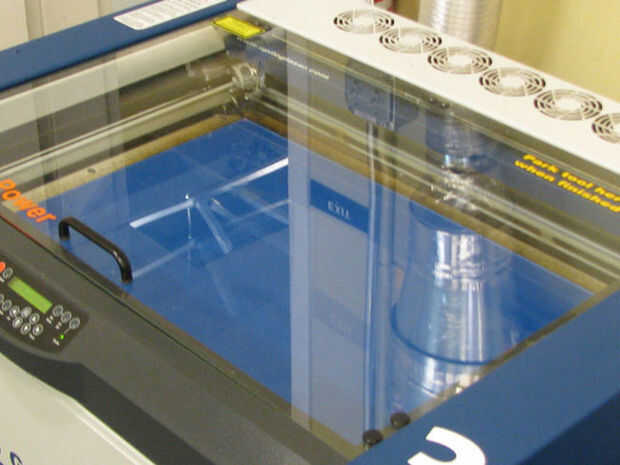

2. Coloque la hoja de acrílico en la cama de la cortadora láser.
3. enfocar el láser en la superficie superior del acrílico
4. Coloque el láser "cero" (punto de origen)

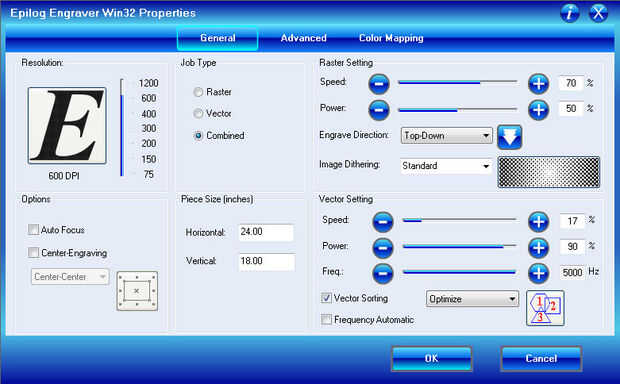

5. Imprima el láser y en el cuadro de diálogo Propiedades de impresión, establecer el vector de valores de corte para el láser. Para los elementos de la trama use 40/30 (velocidad/potencia). Si usas sistema de hoja de acrílico de 1/8" pulgadas la configuración de vectores 15/90/5000 (frecuencia de alimentación de velocidad). Si usted está usando 1/4" uso de la hoja 10/90/5000.
6. Presione "GO" en el laser y ver como se graba y corta la hoja de acrílico.

Los valores mencionados son buenos para este archivo (como-es) en cualquiera de los láser de Epilog de 60 vatios en TechShop San José. Puede que necesite utilizar diferentes configuraciones si se utiliza un láser diferente, o si ha realizado cambios en la obra de arte que será grabado.

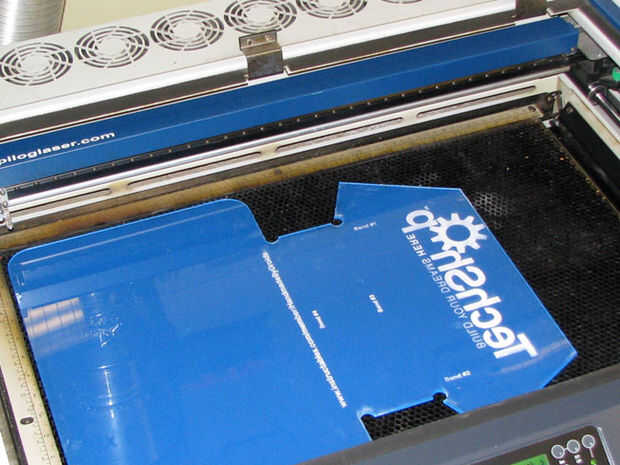

Ahora tienes una versión plana de su stand de libros de cocina. Todo lo que queda es hacer cuatro curvas. Quitar su parte del láser y seguir los protocolos establecidos para la limpieza de su láser.

Nota: Los láseres pueden iniciar fuegos! Es su responsabilidad conocer los procedimientos de seguridad para el láser. Como siempre, al utilizar un láser de corte, debe supervisar el trabajo a medida que progresa. Si observa un incendio u otra condición potencialmente inseguro, siga los procedimientos establecidos.
