Paso 2: montaje

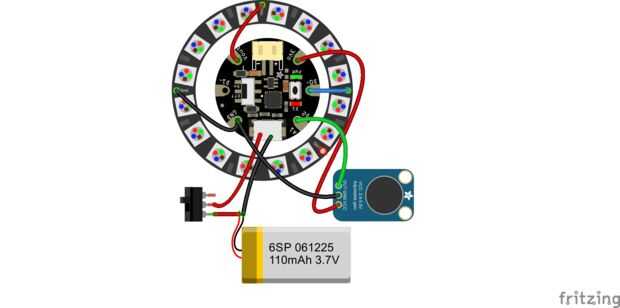

Coloque sus piezas como se muestra en el diagrama de abajo. Este es exactamente el mismo diseño como el diagrama de cableado para sonidos tambores reactivos tan dude en referencia que uno en su lugar si te gusta lo mejor. Note que el diagrama muestra un ganancia ajustable micrófono pero he usado un micrófono automático de ganancia como se puede ver en las fotos. Esto ayuda a los pendientes de ajustar el volumen de cualquier habitación estás en.
Cableado
Por favor Cuídate y seguir buenos hábitos de soldaduras.

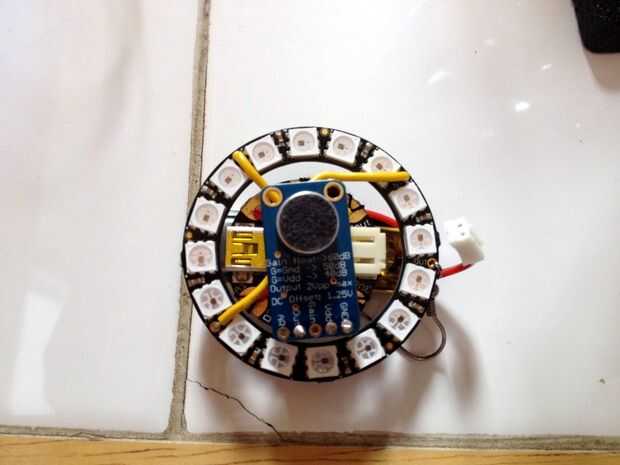

Porque usted quiere un paquete compacto en el extremo que reduce al mínimo el peso de los pendientes y reduce al mínimo los cables colgando, usted querrá planear cuidadosamente una medida cada uno de los cables para que estén lo más cortos posible. Realmente deberían tener un poco de juego extra en ellos para que pueda soldar las piezas con un poco de espacio entre ellas (alambres extendidos) y luego girar las piezas junto con los cables que se derrumban en el medio. También asegúrese de prestar atención a la direccionalidad de las conexiones. Usted querrá conectar los cables en la parte frontal de la Gemma y la parte posterior del micrófono. Puede conectar el anillo de neopixel sobre el frente o la parte posterior - probé uno cada manera y no parece hacer mucha diferencia en la consistencia final del paquete final. La soldadura en la parte frontal del anillo neopixel si prefieres un look que muestra los cables más prominente o en la parte trasera para ocultar los cables un poco más. La foto de arriba muestra un ensamblado con los cables soldados al frente del anillo de neopixel.
Al terminar de soldar, clip de bits extras de alambre sobresale de la soldadura para que ellos no te asoman cuando les llevas.
Completar el montaje

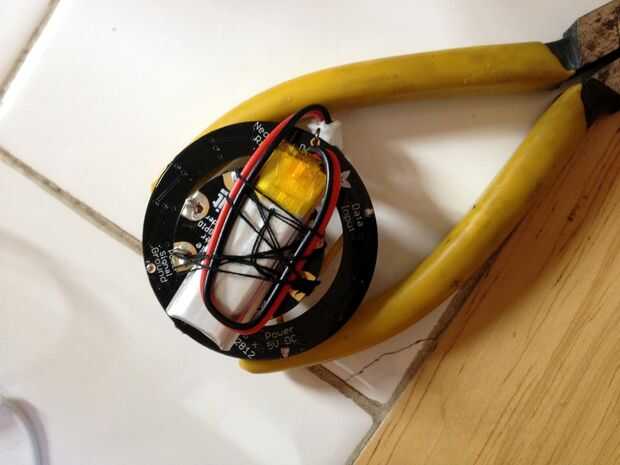

Hazte un favor y cargue la batería completamente antes de que usted fije. Desea grabar la batería para la parte posterior (plano) de la Gemma usando la cinta de doble cara. También utilicé una aguja e hilo hacer también la batería en el Gemma para asegurarse de que no viene suelto (seguridad primero!) y para mantener el poder los cables en su lugar. Antes de que cinta/lazo de la batería en, asegúrese de que has averiguado una orientación que hace que sea fácil unir el interruptor con el anillo de neopixel y conecte la batería a la Gemma. NO caliente el pegamento la batería en la gemma. Calor y las baterías de iones de litio no se mezclan.
A pila sus piezas para que el micrófono y el LED está en el
frente (micrófono en medio de la ventanilla, mirando hacia adelante), y luego Gemma detrás de eso, hacia adelante, entonces la batería detrás de eso. El interruptor debe estar justo detrás de la ventanilla, y se puede caliente-pegamento que el anillo después de soldar todo lo demás.
Asegúrese de que usted coloque el interruptor en un punto en los cables de la batería que deja un montón de cable entre el interruptor y el conector JST (el conector blanco pequeño en el extremo). Usted necesita este juego para poder desenchufar el conector JST de vez en cuando para cargar la batería. Usted quiere ser capaz de desconectar el conector sin arrancar accidentalmente el interruptor.
Puede que desee dab pegamento caliente en cualquier brocas de punta de metal a la izquierda para asegurarse de que no te pique. Mientras estás en ello, dab algunos pegamento en los nudos en tu hilo para asegurarse de que no vienen aparte.
Por último, coloque un hippy. Os adjunto a través del agujero para el pasador sin usar "out" en el anillo de neopixel.
He dejado estos pendientes "pelado" con toda la electrónica visible. Si desea, puede crear un recinto para ellos que difunden las luces un poco y ocultar la electrónica. Pero el peso de todos los componentes ya hace un poco en el lado pesado de pendientes por lo que no quiero añadir mucho más.
