Sonda de suelo estación meteorológica (5 / 7 paso)

Paso 5: Enrutamiento del cable USB

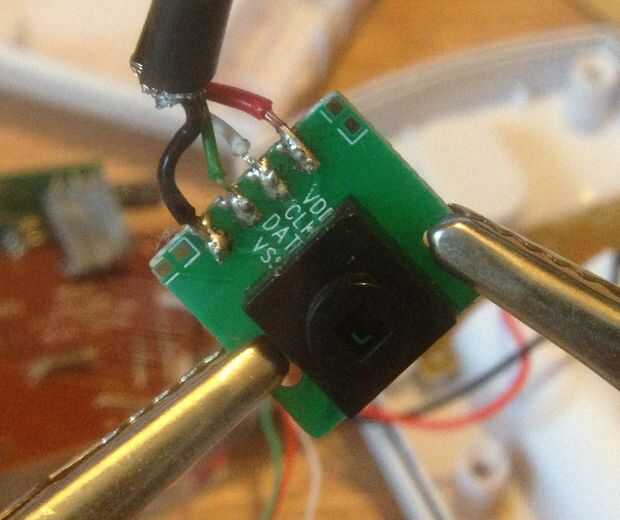

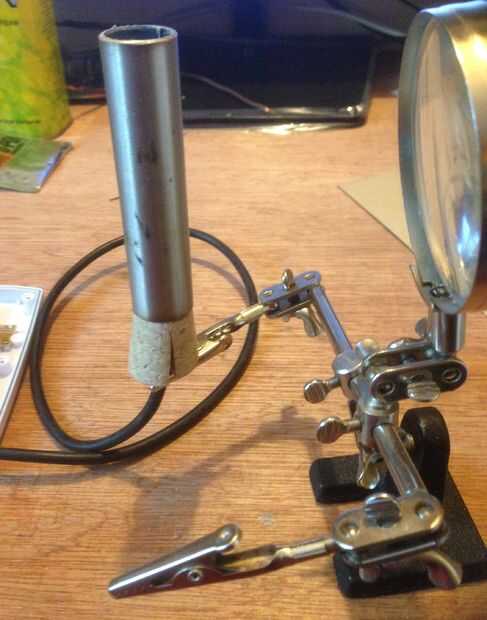

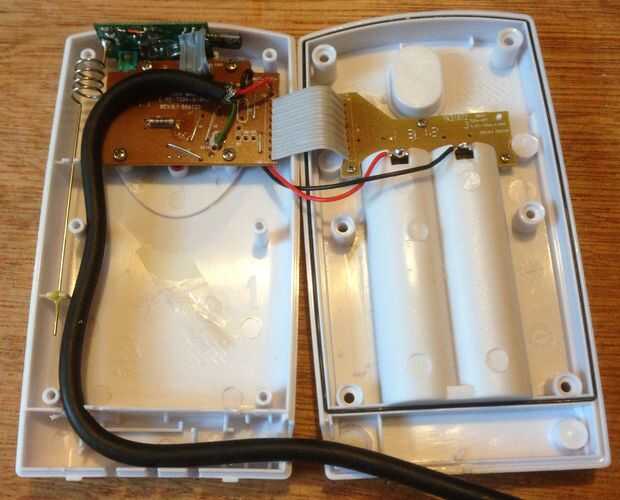

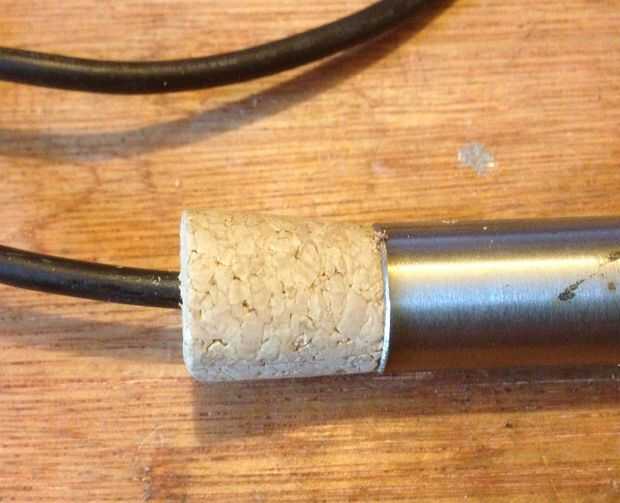

La primera foto muestra cómo se encamina el cable USB en la unidad del sensor. Siguiente muestra el cable soldado en el otro tablero más pequeño, pasando por un trozo de corcho pegado en el extremo del tubo del acero inoxidable. La próxima cosa a hacer girar el tubo vertical y vierta cuidadosamente algunos resina + endurecedor solución en la parte inferior de manera que actúa como un dispositivo de alivio de tensión en el cable y sellos de agua. El otro extremo del tubo está conectado con otro tapón de corcho que vapor de agua detectar en el suelo pero parar el agua líquido pase a través. ¿Clever eh?

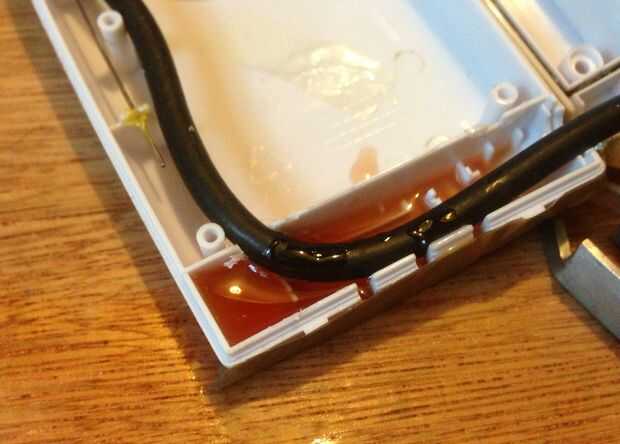

Mientras tenemos la solución de resina va, podemos vertemos un poco en la parte inferior de la unidad del sensor para actuar como retenedor de cable hay así. Sólo inclinar un poco la unidad de plástico a un lado y sostener durante 10 minutos o menos.

Tan pronto como la resina es duro-a la unidad de plástico puede ser atornillada detrás juntos otra vez.
