Paso 4: Instalar fibra optica, LED y controlador
Instalación de fibra óptica: Por lejos el más tedioso paso. Toma una buena cantidad de conjeturar sobre cómo colocar y ruta de la fibra óptica. Terminó un nido de ratas, pero las fibras de 2 m m no doblan a bien así que no está seguro cómo podría mejorarse.

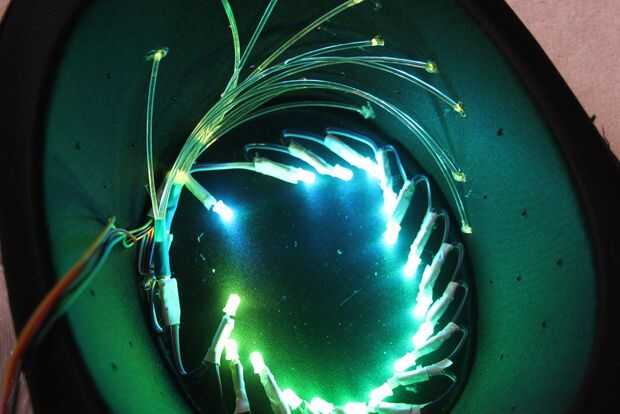

- Colocado como el filamento de LED en el sombrero. Nota la cadena que se muestra en la imagen fue modificada en dos mitades. Cada mitad tenía los LEDs hacia la dirección opuesta, lo que hace el enrutamiento de las fibras un poco más fácil.
- Comenzó con el carrete de fibra óptica. Calcula la distancia entre el LED y el agujero que quería en.
- Cortar la fibra óptica con una tijeras, dejando algunos extra.
- Utilizando una estación de retrabajo de aire caliente situado a cerca de 200C. El final (que será colocado por el sombrero) fue dobladas 90 grados (o tan en el agujero)

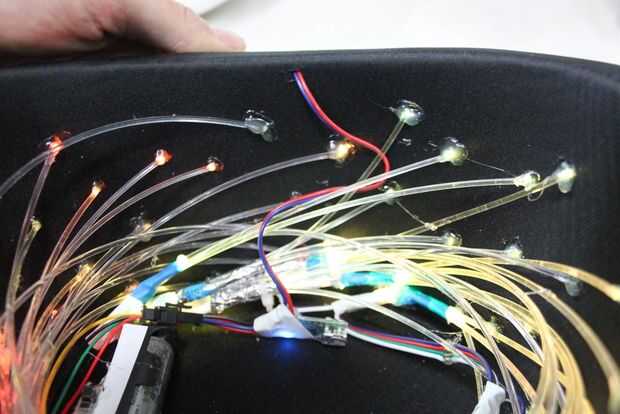

- El ahora doblado fibra óptica fue colocada en el agujero, aproximadamente enrutada al LED y caliente pegada desde el interior.
- Repita para que cada LED tenía 4 filamentos ópticos de fibra
- 4 todos los filamentos fueron recortados a la longitud final, envuelto de LED y fibra termina con tape(reflective) de aluminio e incluye algún tubo del encogimiento del calor. Así que cada LED tiene 4 fibra óptica extremos colocado en la parte superior de la lente, envuelven en cinta reflectante plata y encogen envueltos firmemente

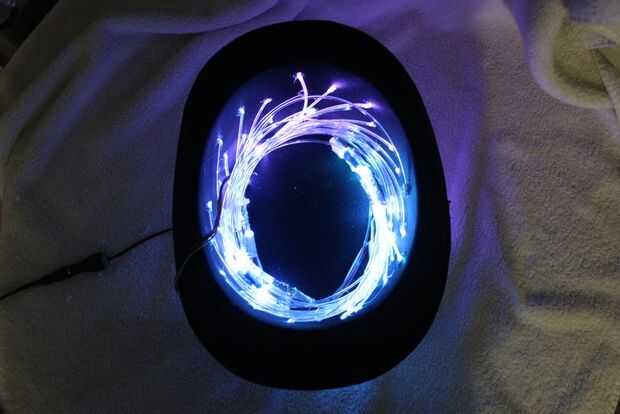

- Repita con todos los LEDs y filamentos ópticos de fibra hasta que se llenan todos los agujeros.
- Probarlo y hacer cualquier tipo de errores. Especialmente busque fibras «muertas» que pudieran haber caído fuera de los paquetes de LED y fibra.
Ajuste para arriba: Cada agujero con una fibra en él tendrá algunas extra que se extienden hacia fuera desde el sombrero.
- Ir alrededor con una tijeras afiladas (final corte diagonal cortadores parecían funcionar bien) y recorte las fibras tan cerca del sombrero como sea posible. Pueden intentar unas tijeras diferentes para encontrar que se hace el corte más limpio/reborde.
- Re garantizar cualquier fibras con más pegamento.
Regulador y batería:
- Encontrar un buen lugar para ellos, donde todavía puede acceder al puerto USB y el cable del botón puede llegar a la TI de posición de montaje.
- Corte un pequeño agujero o raja en el sombrero, cerca del borde, para el cable del botón.

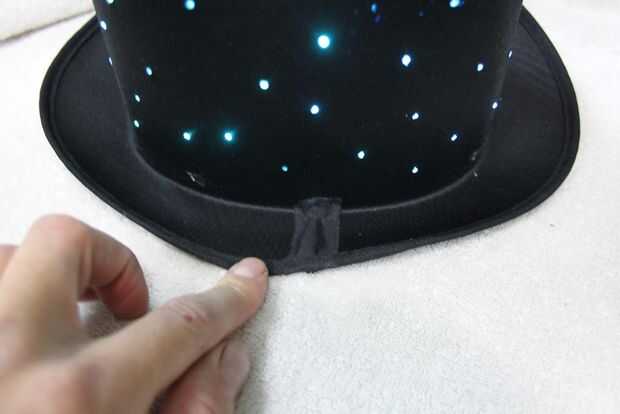

- Coloque el alambre y el botón a través del corte y asegure con garfio, hockey u otra cinta que coincida con el sombrero.
- Móntelo en la el soporte de la batería, el interruptor todavía se puede acceder fácilmente. Caliente pegado en el interior superior del sombrero.
- Prueba otra vez.

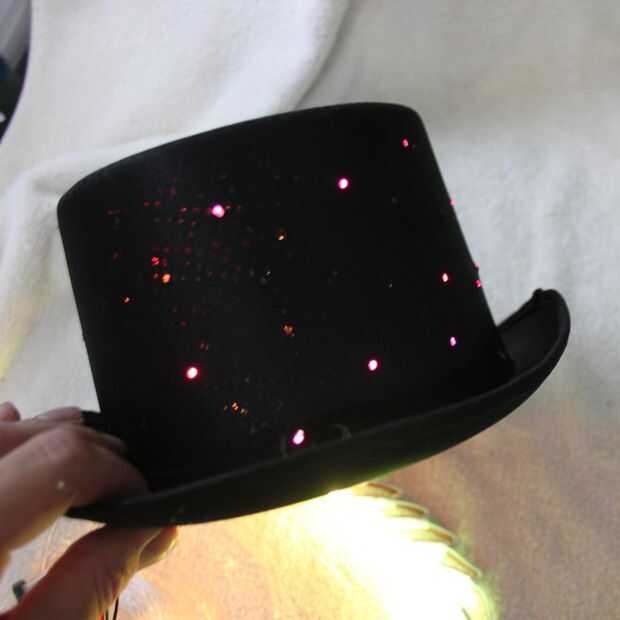

Último paso era añadir una tira de tela psicodélica alrededor de la base del sombrero. Tela de otro proyecto y añade mucho al sombrero.
