Paso 1: Descripción del gráfico básico de trayectorias solares.

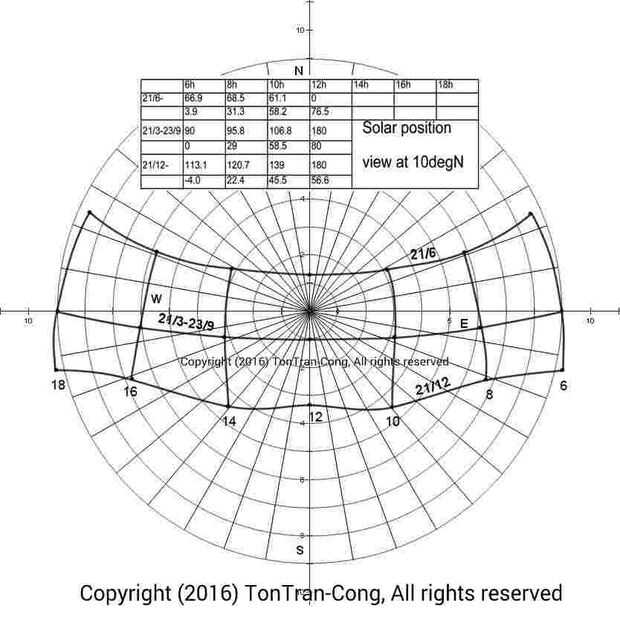

Figura: Un típico gráfico de trayectoria Solar. Este gráfico particular se hace de 10 grados al norte, para el uso en Saigon (alrededor de Tan son Nhat Aeropuierto internacional).
La gráfica de trayectorias solares es un disco circular con círculos concéntricos y líneas radiales llevan marcas de división para representar los ángulos de elevación y acimut del sol en diferentes momentos del días principales.
El círculo del perímetro del gráfico está graduado en 360 grados para mostrar el ángulo acimutal del sol del norte verdadero. También puede ser utilizado como un transportador para medir ángulos. Los círculos concéntricos son los círculos de elevación constante. Las líneas radiales están graduadas de 0 a 90 para demostrar el ángulo del cenit al sol. El círculo 90 grados desde el cenit representa el horizonte en lugares planos. También puede leer la graduación del círculo del horizonte hacia el centro para mostrar el ángulo de elevación del sol.
Todas las posiciones del sol al tiempo varios en un día del equinoccio se trazan para hacer una trayectoria Solar para ese día. Del mismo modo se trazan los caminos para el sol en dos días de solsticio. El tiempo de los solares de cada posición en una trayectoria también se da por las marcas de tiempo como 6 horas, 12 horas y 18 horas.
Se asume aquí que el sol alcanza su altura máxima al mediodía hora local todos los días (la duración del día es por lo tanto un poco más o menos de 24 horas, a efectos de la ecuación del tiempo).
