Paso 2: Unir

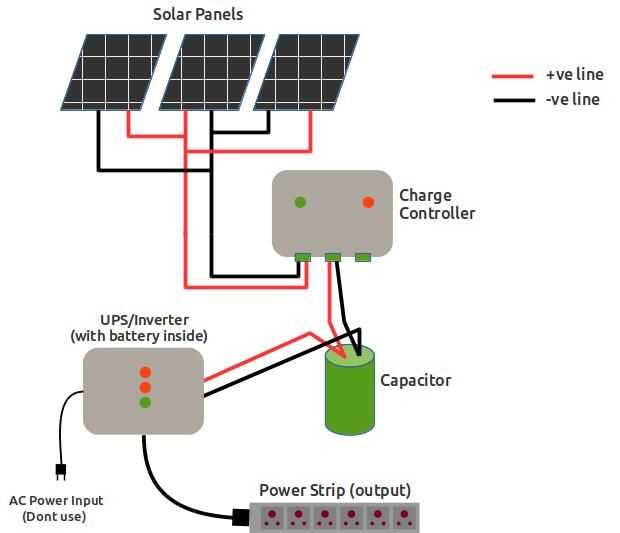

Como se muestra en el cuadro conectar las cosas juntos.

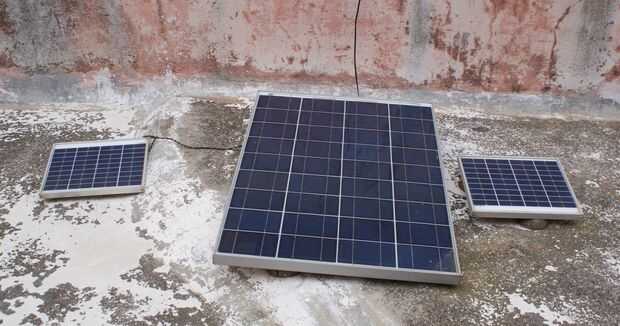

Paneles solares: Si tienes múltiples paneles de conectan en paralelo como se muestra. Por favor, asegúrese de que la polaridad de las conexiones son correctas. Si eres poco asustada sobre su salida de potencia puede hacer este trabajo por la mañana o de noche cuando no hay mucha luz solar o bien cubrir un trozo de tela en los paneles y trabajar por lo que no hay ningún alta actual involucrado y accidental cortocircuito.

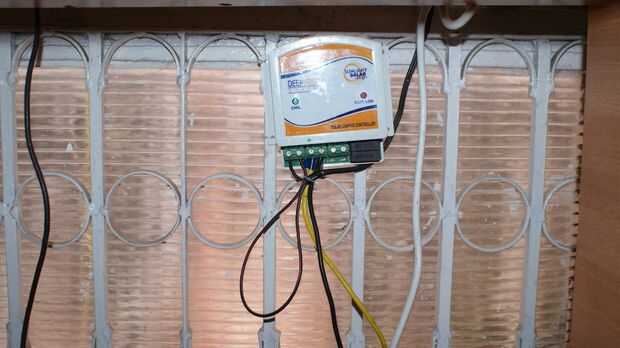

Controlador de carga solar: Los controladores de carga tendrá típicamente 3 juegos de terminales. Uno para solar panel(s), uno para la batería, una para carga. No utilizamos las terminales de carga, ya que no contamos con unidades para ser conectado directamente a la carga ni lámparas de 12 voltios. En lugar de otro que conecte el cable de salida de los paneles solares hasta el cargador Solar Panel terminal y conecte el terminal de salida de conexión batería a la batería del UPS o en este caso el condensador (si ya tienes uno).
Condensador: Asegúrese de que saber algunos conceptos básicos sobre el material eléctrico o electrónica. Los condensadores son muy peligrosos. Si usted accidentalmente del cortocircuito pueden dañar los cables todos y puede causar incendios y dañar su UPS y puede dañar la batería también. Por un instante si el condensador no se carga, actúa como un cortocircuito para el cargador de baterías. Puede dañar el cargador. Puesto que el condensador puede tomar plena potencia lo que se pone hacia fuera por el cargador y puede cobrar. Pero este tirón repentino de corriente puede dañar casi similar a la de cortocircuito. Consulte el siguiente paso en el que he explicado en detalle cómo instalar un casquillo. Así que sabes lo que se trata y ser consciente de lo que está haciendo!

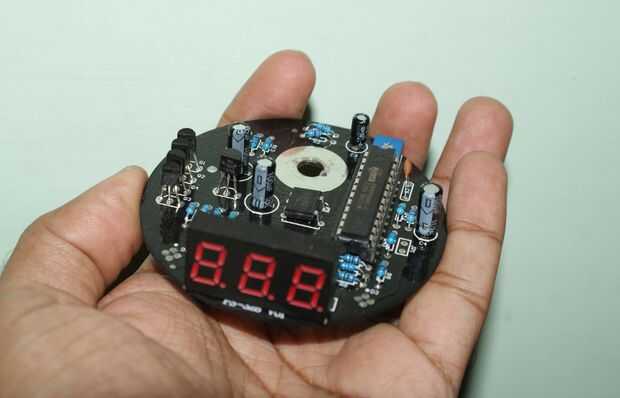

Desconectar o quitar voltímetro en condensador del coche: Opcionalmente se puede quitar el condensador LED voltímetro. Esto solo consumirá alrededor de 2-3 vatios. Energía solar es precioso, así que vamos a no desaprovecharla. De todos modos, puede utilizar un multímetro para comprobar la tensión en la demanda. Noté visualmente sin asociar la batería mediante la conexión de energía solar para el condensador a través del controlador de carga. La carga del controlador de carga llevó a menudo parpadeos que significa que se está cargando el condensador ya que el condensador está derrochando energía alimentando su voltímetro de lujo LED. Después se quita, he probado una vez más, el condensador parece ahora tener carga por más tiempo. Ahora el controlador de carga LED deja de parpadear a menudo una vez que se carga. Que significa condensador está sosteniendo la carga y no desperdiciar o ni auto descarga.
UPS/inversor: La entrada de aire acondicionado UPS es de ninguna utilidad, ya que vamos a utilizar 100% energía solar. Esta UPS está diseñada para ser utilizado como regular aire acondicionado había accionado UPS backup. Cuando está conectado a la red eléctrica, carga las pilas, así que puede consumir a través de su salida. Cuando se corta el suministro de aire acond., da la energía de respaldo. Pero si es aire acondicionado cable conexión entonces ¿cuál es el propósito de este proyecto? Así que no conecte ni utilice la fuente de alimentación de aire acondicionado. El UPS vino con ninguna batería en el interior. Así que conseguí un 12V 7.6AH batería de ciclo profundo UPS SMF (libre de mantenimiento sellada) e instalado dentro. Que soldar 2 cables cerca de la terminal de la batería y extendido fuera de la UPS por lo que se puede conectar el condensador y el controlador de carga solar. La salida de la UPS está conectada a la powerstrip, como se muestra en la imagen. La otra salida de la lámpara de esta UPS está conectada a un cable de extensión de la lámpara que tengo ya y conectar la lámpara de LED de 5W que conseguí gratis con este UPS.

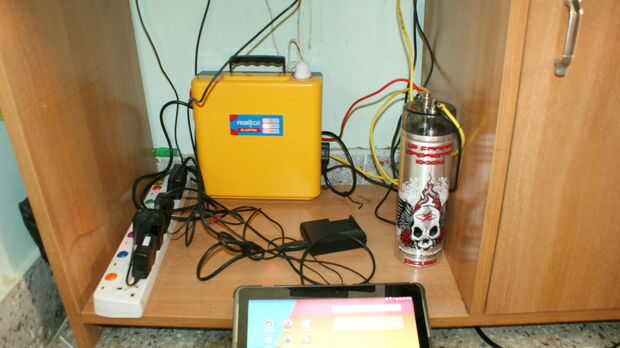

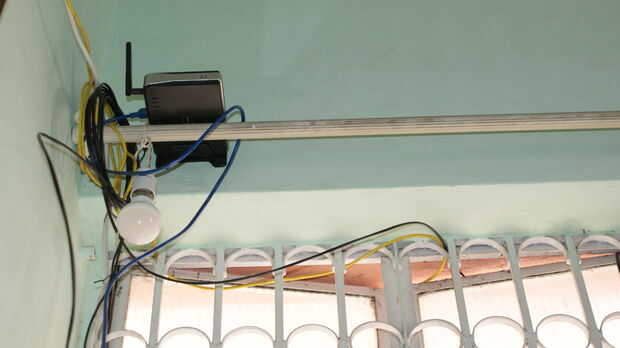

Incluyendo las fotos de mi instalación completa.
