Soldadura cable USB para Arduino UNO (clon) (3 / 5 paso)

Paso 3: Sodler el alambre a los pines del conector USB

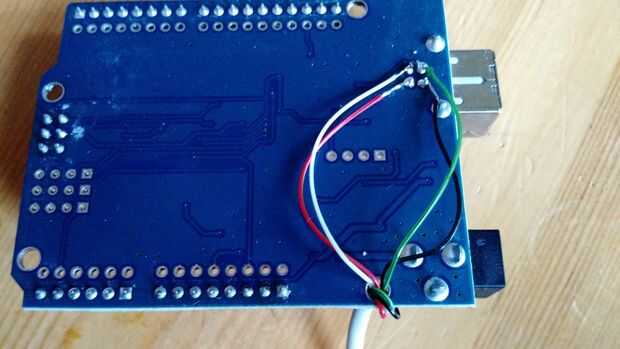

Ahora podemos soldar los pines del Cable USB en la parte inferior de la Arduino. Asegúrese de seguir exactamente el mismo esquema:

Blanco - verde

Rojo - negro
