Paso 2: circuito
La Norr 9000 utiliza un laboratorio de triple salida DC

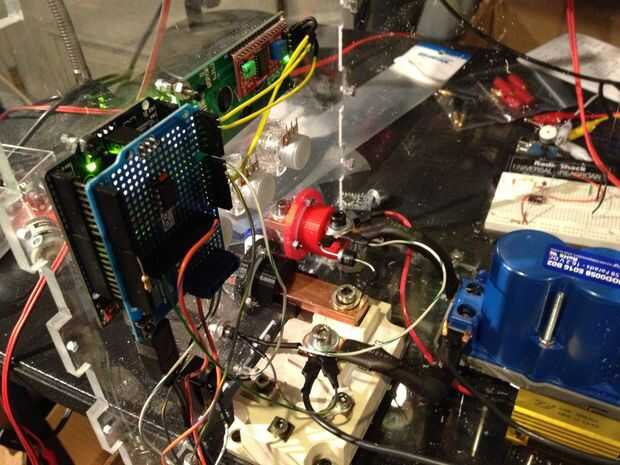

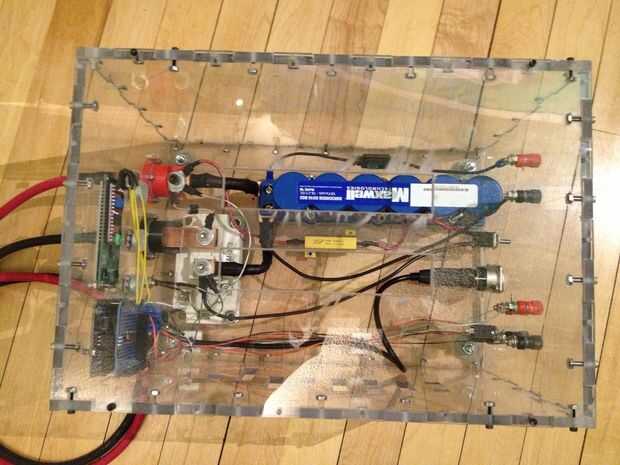

fuente de poder que es capaz de cargar la batería de condensadores en hasta 3amps a 15v. También es una fuente regulada de 5V y 12V para alimentar la lógica al controlador microcontrolador y mosfet. Una fuente de alimentación de laboratorio fue elegida por su facilidad de accesibilidad y la capacidad de ser fuente limitada de corriente durante la carga del Banco de capacitores. Basada en comerciales soldadores del punto, fue empleado un doble pulso actual. Esto permite que el circuito en primer lugar hacer una descarga más pequeño para limpiar la superficie del material de impurezas tales como el petróleo y crear una soldadura débil. El segundo impulso con más energía hace que el enlace final. Con el fin de tener un pulso estable durante la descarga de un condensador grande fue empleado. Se optó por utilizar el módulo de Maxwell BMOD0058 E016 B02 Ultra-condensador debido a la alta capacitancia de faradios 58 16,2 voltios y está construido en balanceo de circuito para la larga vida del condensador. El cortocircuito típico condensador es 730 una definida por el fabricante, debido a la resistencia y la inductancia de la soldadura electrodos y material de la salida del condensador es menor que ese valor.
