Soldador de punto casero (3 / 7 paso)

Paso 3: Construcción de las mordazas

Una vez me di cuenta de que el nuevo secundario realmente estaba produciendo una salida, decidí continuar. Hasta este punto yo no estaba seguro de que incluso iba a hacer nada en absoluto.

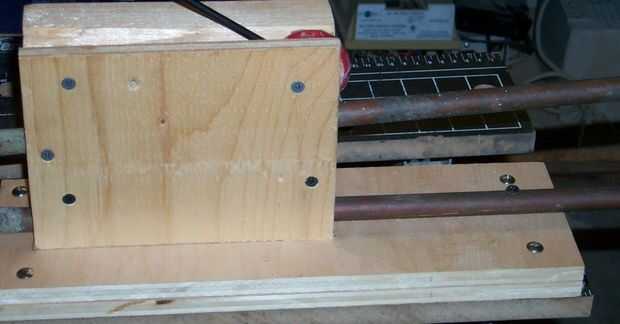

Utilicé restos de madera. Una pieza larga y estrecha como la base. Un pedazo de grasa montada sobre su lado y atornillados desde abajo. Una pieza de madera contrachapada fina para sellar en el lado restante. Tuve algunos trozos de tubo de cobre que funcionó bien. En mi cuidado fuego que duplicado, utilizar 1/2 pulgada tubo de cobre duro con un tubo de cobre blando de 3/8 de pulgada empujó dentro. He perforado algunos pequeños agujeros en las tuberías y luego utilizar tornillos para montar la cosa entera.

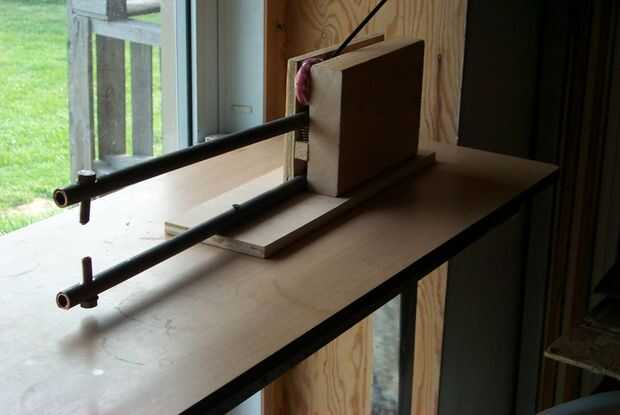

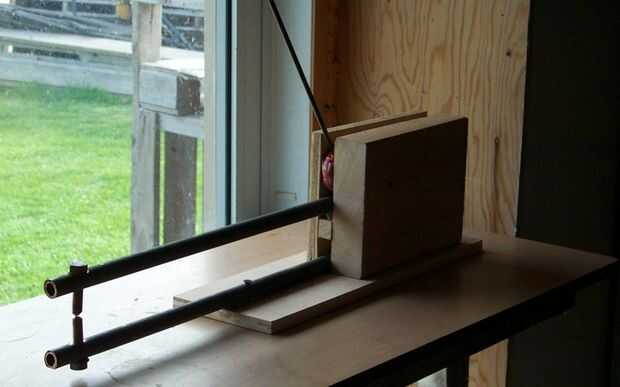

La mandíbula inferior es fijo y usé tornillos un par para hacer eso, uno en la base es visible en la imagen. La mandíbula superior se balancea hacia arriba o hacia abajo y utilicé un tornillo, viniendo desde el lado, cerca de la espalda para conseguir esto. Un pequeño resorte empuja el maxilar superior hacia arriba y una leva compensada se utiliza para empujar hacia abajo.

Los pernos están hechos de cobre. Yo les quitó un conector de cobre de la batería vieja. No sé lo difícil que es para pernos de fuente cobre pero hay un lugar de sujetador de especialidad en la ciudad que probablemente comprobaría primero. Los afilé en la amoladora de banco para que ellos vinieron a un poco más de un punto.

Aprovechado los agujeros, pero el cobre es dúctil que puede perforar un agujero ligeramente más pequeño que el tornillo y a forzarlo en. El perno de cortará los hilos para usted. Pongo los pernos en desde el principio. Todo lo otro, asegurándose de que los pernos siguieron reuniéndose cuando las mandíbulas se cierran hice. Es esencial para mantener las mandíbulas eléctricamente aisladas entre sí por todas partes excepto las puntas de los tornillos.
