Solar Powered Universal móvil estación de carga (2 / 6 paso)

Paso 2: Esquema

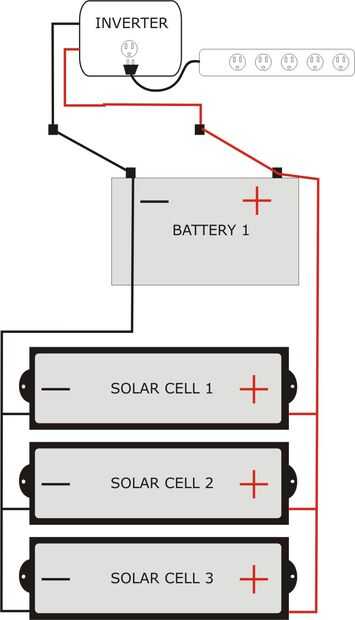

El cableado para este proyecto es muy simple.  Los 3 cargadores solares son conectados en paralelo entre sí.  Usé un medidor múltiple para determinar la polaridad de la salida de los cargadores.  Los cargadores son entonces conectados a la batería... positivo con positivo y negativo a negativo. Hay diodos en los cargadores para impedir que las células solares energía de dibujo de la batería cuando el sol está abajo.

Iba a usar un interruptor para aislar la batería del inversor, pero en este punto simplemente desconectar una de las pinzas de cocodrilo en la batería.  Cuando el sistema está cargando la batería, no quiero ningún sorteo del inversor.

Luego le enchufamos la barra de potencia AC en la salida AC del inversor darme cinco tomas de 110V de CA limitadas a 200 vatios en total. Ahora, puedo enchufar las verrugas de la pared de la barra de energía y carga todo lo que necesito para cargar.

El inversor está fusionado internamente por lo que si los niños Conecte demasiados dispositivos en la barra de energía, el inversor se apaga.  Mi cargador de notebook Lenovo hace 90 vatios, y mi cargador de batería de 18V de Dewalt dibuja aproximadamente 50 vatios.  Trato de mantener el consumo de energía total bajo de 175 vatios de todos los dispositivos conectados al sistema.  También hay una alarma de bajo voltaje en el inversor cuando la batería cae por debajo de 12 voltios.
